Механизированная добыча

Механизированная добыча (механизированный лифт) применяется в тех случаях, когда давление в нефтяном коллекторе снижается настолько, что уже не может обеспечивать экономически оптимальный отбор из скважины за счет природной энергии. Наиболее распространены следующие методы механизированной добычи:

• газлифт;

• плунжерный лифт;

• добыча штанговыми насосами;

• откачка пневматическими и гидравлическими насосами;

• откачка роторными насосами;

• откачка гидравлическими глубинными насосами;

• откачка электрическими погружными насосами.

Для достижения максимальной экономической эффективности при добыче нефти следует учитывать изменение стоимости денег по истечении какого-либо времени. Хорошо знакомым примером этого принципа служат сберегательные счета. Один доллар, помещенный на сберегательном счету с годовым интересом в 15 сложных процентов, через Шлет будет стоить 4,05 дол. Наоборот, 4,05 дол., которые можно получить через 10 лет, сегодня стоят всего-навсего 1 дол. с годовым интересом в 15 сложных процентов.

Определение текущей цены будущих долларов называется дисконтированием или обратным расчетом сложных процентов. Текущая цена доллара в некотором будущем равна обратной величине будущей цены доллара, вложенного сегодня на какой-то промежуток времени с постоянным интересом и одним и тем же периодом начисления сложных процентов.

Инженеры-нефтяники пользуются этим принципом для расчета наиболее экономичного метода эксплуатации данной скважины. Сточки зрения эксплуатационника, понимание этой концепции помогает осознать цену простоя и важность решения проблем, снижающих макси-

мальную продуктивность. Если скважина на месторождении с ожидаемым продуктивным временем жизни 10 лет простаивает, потери могут не окупиться за это время. При годовом интересе в 15 сложных процентов и при постоянных ценах на нефть это производство принесет только четверть того, что дало бы, будь эта нефть добыта сегодня. Один из наиболее важных факторов в получении максимальной экономической эффективности скважины заключается в минимизации простоев и потери производительности.

Газлифт

В скважинах, где давление в коллекторе или давление растворенного газа слишком мало, чтобы создавать фонтанирование, поток жидкости может поддерживаться искусственным методом - газлифтом (рис. 10.3). Существует множество вариаций газлифтной системы, но основной принцип заключается в том, чтобы брать газ из внешнего источника и закачивать его в добываемые жидкости, проходящие по насосно-компрессорной колонне. Это снижает вес столба жидкости и обеспечивает истечение нефти из скважины.

В ходе эксплуатации газ под давлением закачивается в пространство между обсадной и насосно-компрессорной колоннами и попадает в последнюю через открытый газ-лифтный клапан. Жидкость в насосно-компрессорной колонне выше клапана вытесняется и/или становится легче при смешивании с газом и может подниматься на поверхность вместе с расширяющимся газом. Когда газ и жидкость достигают поверхности, газ отделяется от нефти. Здесь его вновь сжимают до высокого давления и еще раз закачивают в пространство между обсадной и насосно-компрессорной колоннами, чтобы повторить цикл снова.

Так как газ закачивается с более или менее постоянной скоростью, система классифицируется как непрерывный газлифт. Тем не менее рано рши поздно давление в



Выход нефти и газа

Обсадная колонна-

Аэрированный столб нефти

Насосно-компрессорная колонна

Рабочий газлифтный клапан

Столб нефти

Пакер


Поверхностный газовый регулятор

Подача газа

при высоком давлении


Газлифтный клапан

Всасывающий клапан

Нефтеносный X i;.песок

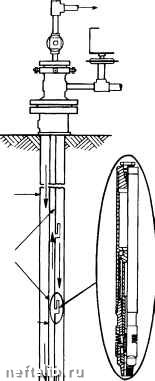

Рис. 10.3. Газлифтная установка. Газ закачивается в скважину в пространство между обсадной и насосно-компрессорной колоннами, проникает в насосно-компрессорную колонну через рабочий газлифтный клапан, там смешивается с нефтью и поднимает ее на поверхность

коллекторе понизится до такой степени, что даже с по-мошью вспомогательной закачки газа оно не будет поддерживать ток нефти. На данном этапе можно применить одну из периодических систем газлифта. По этому методу жидкости дают время для накопления в насосно-компрессорной колонне. Затем в скважину в заранее определенные промежутки времени закачивают газ, который порциями вытесняет жидкость на поверхность.

Особым типом газлифта является система плунжерного подъема для скважин, производящих небольшие количества жидкости. На нижнем конце насосно-компрессорной колонны устанавливают накопительную камеру. Когда накапливается достаточное количество жидкости, плунжер выталкивает ее на поверхность. Энергия для выталкивания плунжера на поверхность передается газом высокого давления. Когда плунжер достигает поверхности, газ высокого давления высвобождается и плунжер падает обратно на дно насосно-компрессорной колонны до своего следующего путешествия на поверхность.

Газлифт широко используют как механизированный способ эксплуатации при морском способе добычи. Предпочтительным методом газлифта в море является непрерывный газлифт, так как пропускная способность трубопроводов высокого и низкого давления обычно ограничена. На суше также имеется много установок для газлифта.

В начале XIX века водозаборные скважины зачастую эксплуатировали с помощью воздушного лифта. Для этого по линии тонких труб в скважину подавали сжатый воздух, чтобы поднимать воду на поверхность. Тот же принцип был позднее применен для нефти, но воздух в качестве закачиваемой среды заменили на природный газ, чтобы снизить опасность коррозии и пожара.

Непрерывный поток

Простейший вид газлифта - это использование насосно-компрессорных колонн с открытым концом. На



О psi

Воздух

100 psi

- Воздух

.Вода в насосно-компрессорной колонне и в кольцевом зазоре

®50psi

~ - Воздух

Воздух в колонне

Вода

в кольцевом зазоре


Пузырьки

воздуха увеличиваются в размере при

подъеме

Вода ниже насосно-

~-\ компрес-

- сорной колонны

Статические условия В момент запуска При наличии потока

Рис. 10.4. Газлифт с использованием колонны с открытым концом в водяной скважине

рис. 10.4 изображена водозаборная скважина в статических условиях. Поскольку давление в пласте слишком мало, чтобы заставить воду вытекать на поверхность, следует воспользоваться каким-либо искусственным подъемником. Обратите внимание на то, что гидростатический напор жидкости в скважине равен давлению в геологическом пласте.

Добыча начинается подачей в колонну воздуха или газа, который смешивается с жидкостью над нижним краем колонны; при этом снижается градиент жидкости, в результате чего скважина становится продуктивной. Этот тип подъема известен как непрерывный газлифт. Систему непрерывного потока часто устанавливают в скважине (задолго до того, как она перестанет давать нефть) для увеличения производительности и предотвращения остановки скважины. В большинстве случае газ подается внутрь и вниз по кольцевому зазору, а добыча

Уровень жидкости в насосно компрессорной колонне

Отверстия


Отверстия

Начальный запуск

Продолжение

Рис. 10.5. Насосно-компрессорная колонна с отверстиями

производится по насосно-компрессорной колонне. Для больших объемов, тем не менее, газ может закачиваться по насосно-компрессорной колонне, а добыча происходить по кольцевому зазору.

При периодическом варианте газлифта (рис. 10.7) подача газа периодически прекращается, чтобы дать жидкости возможность достичь требуемого уровня над самым нижним газлифтным клапаном. Обратное давление на продуктивный пласт сводится к гидростатическому давлению газа над жидкостью в колонне и гидростатическому давлению относительно небольшого столба жидкости в колонне, которое очень мало. Быстрое нагнетание газа через большое отверстие в нижнем газлифтном клапане приводит к быстрому выталкиванию накопленной жидкости в виде пробки при небольшом проскоке газа вверх через жидкость. При правильной конструкции и регулировке этот вид газлифтной установки очень эффективен
