Нагнетание --Syivo- воды, -

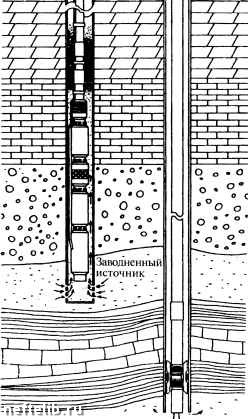

Рис. 10.37. Повышение нефтеотдачи посредством заводнения в замкнутой системе добычи-закачки

Опробование скважин

Для планирования действий по максимальному увеличению экономического эффекта от добычи все нефтяные и газовые скважины подлежат опробованию через одни и те же промежутки времени.

При опробовании нефтяных скважин принципиальными критериями являются норма отбора нефти, газовый фактор, плотность сырой нефти, выход соленой воды (процентная доля в суммарной добыче жидкости) и содержание водно-грязевого отстоя (ВГО).

Важность нормы отбора нефти очевидна.

Газовый фактор - важный индикатор эффективности работы. Как упоминалось выше, сохранение газа в пласте обычно увеличивает предельную нефтеотдачу, а высокий газовый фактор часто указывает на неэффективность используемых методов. Действительно, в тех случаях, когда правительственный регламентирующий орган выделяет квоты - количество углеводородов, которое конкретный регламентирующий орган разрешает добывать из данного коллектора, - обычно периодически требуются отчеты о проверке газового фактора и квоты скважин с избыточным газовым фактором урезаются.

Очень важна плотность сырой нефти, поскольку ее продажная цена зависит от плотности. Внесистемная мера, введенная API, является общепринятой шкалой плотности. Плотность API соотносится с истинной плотностью следующим образом:

°АР1 =

141,5 - 131,5 плотность

Как видно из уравнения, нефть с плотностью 10 градусов API (обычно записывается как lOAPI) имеет плотность 1; это то же самое, что плотность воды.

Плотность API и газовый фактор можно изменить, регулируя рабочее давление газонефтяных сепараторов. Повышение рабочего давления увеличивает плотность API, поскольку больше газа останется растворенным в нефти, и уменьшает газовый фактор.

539377

337010

Таблица 10.2. Сравнение систем механизированной добычи

го X

Таблица 10.3. Ограничения систем механизированной добычи

Параметр Электрический. Гидравлический Гидравлический

погружной поршневой струйный

насос насос насос

Газлифт

Применимость для морской добычи

Хорошая, требует мало наземного оборудования

Способность справляться со взвешенными частицами

Температура, °F СО

Производительность, бар./сут. (до снижения эффективности)

Насос - менее 200 ррт (частей на млн)

325 (165)

250-50 ООО

(удовлетворительная)

Хорошая, если есть место для силовой установки

Насос - менее 200 ррт

(частей на млн), привод - менее 10 ррт

500 (260)

100-5 ООО

Хорошая, может Превос-использовать ходная извлекаемую воду в качестве рабочей жидкости

Насос - до 3%, привод - до 200 ррт размером 25 мкм

500 (260)

100-15 000

Без затруднений

350 (175)

50-50 ООО

Штанговый насос

Хорошая, если есть подъемное устройство

Без затруднений до 5%

250 (120)

50-2 ООО

ГО £1) I S СО

о □ о

(хорошая)

(удовлетворительная)

(хорошая) (хорошая)

Соотношение газа и нефти можно дополнительно снизить и соответственно увеличить API, если установить последовательно более одного газонефтяного сепаратора. Такая методика, называемая ступенчатой сепарацией, особенно эффективна для сырой нефти с относительно высокой плотностью (обычно более 35°АР1). Этот метод увеличивает также объем сырой нефти, так как газ остается в ней в жидком виде. Иногда при использовании ступенчатой сепарации увеличение суммарной нефтедобычи составляет до 5%.

Количество извлекаемой соленой воды важно из-за существенных затрат не только на ее извлечение, но и на ее утилизацию. Кроме того, удаление рассола из коллектора вносит вклад в потерю давления, что нежелательно. По этой причине следует свести выход соленой воды к минимуму.

Водно-грязевой отстой присутствует в большинстве сырых нефтей. Как следует из его названия, ВГО представляет собой эмульсию нефти, воды и осадка. Большинство покупателей сырой нефти оговаривают максимально допустимое содержание ВГО (обычно это доли процента).

Глава XI

НАЗЕМНОЕ ОБОРУДОВАНИЕ

Если вам случалось проезжать мимо нефтяного месторождения, вы, несомненно, обращали внимание на многообразие оборудования, расположенного на нефтепромысле. Оно называется наземным оборудованием и большая его часть предназначена для регулирования нормы отбора нефти из скважин и для очистки углеводородов по мере их подъема на поверхность. Рассмотрим это оборудование и узнаем, где его применяют.

Устье скважины

Устье скважины представляет собой систему труб из чугуна или стали на верху скважины, которая с поверхности регулирует давление в скважине (рис. 11.1). Детали специально обрабатывают для обеспечения очень плотной подгонки, поэтому они образуют герметичные соединения, исключающие протечки или прорывы скважинных жидкостей на поверхность. Некоторые из самых тяжелых фитингов на устье скважины рассчитаны на давление до 30 ООО psi (215 МПа). Прочее оборудование устья скважины представляет собой опорную конструкцию для насосно-компрессорной колонны в скважине и не рассчитано на такое высокое давление.

Устье скважины состоит из разных узлов, среди которых головка обсадной колонны, головка насосно-компрессорной колонны и фонтанная арматура (рис. 11.2).
