обладает некоторыми уникальными свойствами, полезными для многих областей применения. Он может быть сжижен при разумных температурах и давлениях, что делает удобной его транспортировку, особенно в автоцистернах. При обычных температурах пропан легко испаряется, поэтому его удобно сжигать в газовых плитах, домашних печах и т.д. Пропан также часто используется как химическое сырье.

Этан. Единственная область применения этана, ради которой его и отделяют при нефтепереработке, - это использование в качестве химического сырья (см. главу XVni «Производство этилена»). Во многих случаях этан оставляют вместе с метаном.

Метан. Нефтепереработчики ненасытны в отношении топлива. Метан с удовольствием сжигают в печах на всех установках нефтеперерабатываюшего завода, а также в заводских печах для полученрю перегретого водяного пара.

Установка фракционирования крекинг-газа

Газовые смеси, выходящие с установки каталитического крекинга или других видов крекинга, содержат олефины: этилен, пропилен и бутилены. Этилен обычно не отделяют от общей фракции Cj-С2, которую отправляют в топливную систему завода. Его можно отделить, если он требуется как химическое сырье.

На нефтеперерабатывающем заводе пропилен и бутилены обычно подают на установку алкилирования. Для удобства туда же направляются парафины - пропан и бутан, и уже там их отделяют (глава VHI). Возможно также полное разделение компонентов таким же образом, как разделяют компоненты насыщенного газа.

Водород

На нефтеперерабатывающем заводе имеется несколько процессов, потребляющих водород: гидрокрекинг и



несколько вариантов гидроочистки. Некоторые газовые смеси, в частности смесь, поступающая с установки риформинга, содержат большое количество водорода. Часто риформинг-газ подвергают сжатию после разделения, и на этой стадии получают водородный концентрат, который является смесью Н2 и СН4 и может использоваться в качестве водородного сырья.

Дополнительные количества водорода при необходимости можно получить специально, если на заводе есть установка для получения водорода, которую иначе называют установкой для конверсии метана с водяным паром и которая будет обсуждаться в главе XV.

Складское оборудование

Пришло время поговорить о довольно специфическом оборудовании, которое требуется для хранения нефтеза-водских газов. Вследствие летучести и низких температур кипения этих продуктов, их приходится хранить в сжиженном виде в специальных контейнерах под давлением.

Метан (и этан, который не направлен для использования как химическое сырье) обычно не хранят на нефтеперерабатывающем заводе, а направляют в топливную систему сразу после получения. Система снабжена уравнительными баками, которые могут накапливать некоторое количество газообразного метана на короткие периоды во время смены технологического режима. Кроме того, все эти высокие факелы, которые являются типичной принадлежностью нефтеперерабатывающего завода, помогают избавиться от кратковременного перепроизводства газа.

Пропан и бутаны (и иногда этан) можно хранить в стальных емкостях или подземных резервуарах.

Резервуары для хранения пропана и бутана имеют сферическую форму. Стальные емкости либо имеют форму пули (цилиндр с закругленными краями, лежащий на боку), либо также шарообразные. Закругленная форма выбрана для достижения оптимальной прочности (чтобы



Вход/выход пропана/бугана

777777,

Уровень земли

Вход/выход рассола

77777-

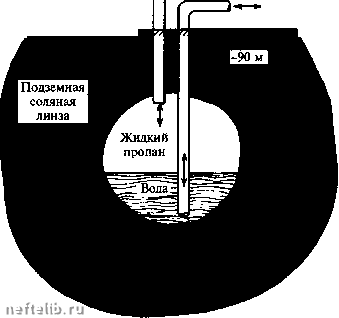

Рис. 7.6. Кувшин для подземного хранения пропана и бутана.

резервуар выдерживал высокие давления) и минимальных финансовых затрат.

Подземное хранение обычно осуществляется одним из следующих двух способов: либо в полости в скальной, сланцевой или известковой породе, либо в кувшине, образовавшемся за счет вымывания соли в подземных соляных линзах, как показано на рисунке 7.6.

В первом случае, при хранении в полостях, пропан или бутан закачивается внутрь или выкачивается в сжиженном виде, а различие в объемах продукта компенсируется различным количеством паров, находящихся над жидкостью.
