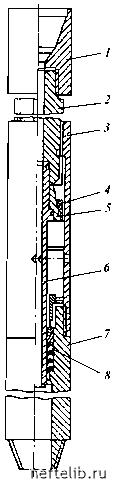

Рис. 7.14. Схема гидравлического ясса открытого типа ЯГ

вающей силы, большей, чем произведение гидравлически не уравновешенной площади на гидростатическое давление столба бурового раствора, заполняющего скважину. Эта сила для яссов ЯГ-146, ЯГ1-146 и ЯГ-95 составляет соответственно 9,6-104, 5,8-104 и 3,8-104 Н на 10 МПа гидростатического давления.

При натяжении колонны бурильных труб, превышающем силу, необходимую для растяжения ясса, шток ясса начинает перемещаться вверх относительно корпуса. В момент, когда резиновая втулка окажется выше радиальных отверстий в корпусе, давление под резиновой втулкой станет равным гид-

ростатическому, поэтому сопротивление движению исчезнет и подвижные детали под действием энергии упругого растяжения колонны бурильных труб резко переместятся вверх, нанося удар по утолщенной верхней части корпуса в направлении снизу вверх. Если при этом прихваченная часть инструмента не освободилась, то ясс сжимают повторно с последующим натяжением колонны труб.

Таким образом, ясс обеспечивает создание серии ударов, значение которых, при прочих равных условиях, зависит от натяжения и жесткости колонны бурильных труб и может в 3-4 раза превышать силы растяжения. Например, при скорости подъема 22 см/с сила удара может достигать 20 - 40 тс.

В некоторых случаях максимальная растягивающая сила, передаваемая на ясс, может быть ограничена прочностью бурильных труб, что сокращает область применения ясса на глубине скважины 3-4 тыс. м.

Основной недостаток гидравлических яссов открытого типа заключается в том, что тормозная камера сообщается с затрубным пространством и заполнена буровым раствором, поступающим из скважины. Вследствие этого эффективность работы таких устройств существенно зависит от значенияя гидростатического давления в зонах их установки и от качества бурового раствора.

Яссы закрытого типа более эффективны, так как тормозная камера у них заполнена вязким маслом и герметично изолирована от внешней среды. Благодаря этому исключается заклинивание штока шламом, а значение нагрузки, создаваемой в яссе, не зависит от гидростатического давления в скважине. Кроме того, заполнение тормозной камеры маслом различной вязкости дает возможность выбирать необходимое значение удара.

Эти особенности конструкции и принципа действия расширяют пределы работы ясса по давлению в скважине и способствуют увеличению надежности его работы.

Техническая характеристика яссов закрытого типа

Обозначение.......................................................... ЯГ3-146 ЯГ3-127

Наружный диаметр, мм..................................... 146 127

Длина, мм................................................................ 1730 1730

Рабочий ход, мм................................................... 220 220

Допустимая растягивающая нагрузка, тс..... 70 50

Допустимая сжимающая нагрузка, тс.......... 28 20

Максимальная температура, °С....................... 200 200

Максимальный перепад давления, удерживаемый уплотнениями, МПа............................ 45 45

Размер концевых резьб..................................... 3-121 3-101

Масса, кг.................................................................. 135 119

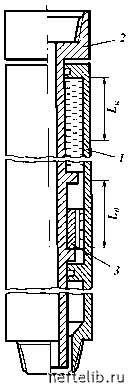

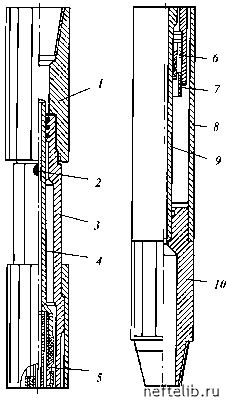

Рис. 7.15. Схема гидравлического ясса за- Рис. 7.16. Схема гидравличе-крытого типа (ЯГЗ) ского ясса конструкции

ВНИИБТ:

1 - корпус; 2 - шток; 3 -поршень; 10 - длина тор-мозной камеры; 1к - длина свободного хода штока

На рис. 7.15 приведена схема ясса закрытого типа ЯГЗ-127, корпус которого состоит из переводника 1, кожуха 8 и переводника 10, соединенных на металлических резьбах. В корпусе размещены полые штоки 3, 4, 9, поршень 6, гайка 7 и гидравлическое сопротивление, состоящее из корпуса 5, имеющего стержневую систему лабиринтных зазоров и обратный клапан. В качестве уплотнительных элементов использованы резиновые кольца круглого сечения и специальная резиновая втулка. Между штоками 3, 4 и поршнем 6 об-
