Масса ВВ в 1 м скважины принимается в зависимости от крепости и состояния массива пород.

Расположение контурны.х сквалин (рис. 27) должно быть выдержано в точном соответствии с проектом по глубине и особенно по направлению, чтобы обеспечить ровную поверхность массива. Поэтому буровые станки для бурения контурных скважин устанавливают с повьиненной точиост1>ю. Наилучшие результаты получаются при бурении со специальных рам.

Метод котловых зарядов

Для рыхления скального грунта при строительстве полок на косогорах с крутизной в пределах 15-20° применяется метод котловых зарядов (рис. 28). Полость-котел образуется взрыванием малых зарядов, размещаемых в определенных местах шнура или скважины.

При строительстве полок в горных условиях котловые заряды применяются в тех случаях, когда сопротивление по подошве взрываемого уступа настолько велико, что заряд, помещенный в скважину, не в состоянии его прео.долеть. Взрывным способом заданный объем котла получают одним или несколькими иростре-ливаниями.

Масса основного заряда Q определяется по формуле Q--q.W-\ (17)

где qu - расчетный удельный расход ВВ (принимается по табл. 22); W - линия наименьшего сонротивления.

Массу прострслочного заряда Qnp определяют из выражения

где Пир - показатель простреливаемости (принимается но табл. 24); А - плотность заряжания.

Для котловых зарядов за расчетную линию наименьшего сопротивления принимают W (см. рис. 28). Величину наименьшего сопротивления по подошве принимают: для крепких пород 1F„= (0,4-0,6) Н, для пород средней крепости U,i= (0,5--0,7) Н, для слабых пород Wn= {0,6-0,9) Н. Расстояния между котловыми зарядами а и рядами котловых зарядов b зависят от крепости пород, требуемой степени дробления и вида



Таблица 24 Ориентировочные значения показателя простреливаемости

Пределы

Класси-

показателя

Горная порода

фикация

прострели-

грунтов

ваемости Пир

Глина:

пластичная моренная .........

черная ...............

моренная ...............

желто-бурая жирная.........

темно-красная жирная ........

ломовая темно-синяя .........

Мергель:

красный трещиноватый........

мягкий сильно треи;иноватый.....

Суглинок тяжелый, глина г;есчанистая . . .

Мел мягкий, известняк-ракуи1еч1Гик . . . .

Мергель средней крепости, доломит мергелистый, известняк мягкий, сильно трещиноватый ................

Гнпс плотный, мелкозернистый, сланцы гли-1Гистые, крепкие, гранит сильно Tpenuino-вятый, фосфориты средней крепости, си-Л)1Цнты, известняки средней трегциновато-сти..................

Гранит, средней трещинонатости, кварциты плотные железистые, кварциты плотные серые, апатито-нефел1нювая руда, известняк плотный, змеевики с включе1Гием асбеста, песчаник, доломит ...........

Роговики, скарны, мрамор, грапитоид, кремень пластовый, известняки крепкие, гранит крупнозерггистый, фосфориты крепкие, доломит крепкий ............

II III III III 111 IV

VI IV IV V

V-VI

vi-vm

VII-IX

VII-XI

900-1400

400-600

220-530

220-270

170-250

100-150

100-170 180-280 70-190 35-65

Около 20

3-15

2-10

0,2-5

взрывания и принимаются в следующих размерах: при мгновенном взрывании а=(0,9-1,1) Wn, 6 = 0,85 W,i\ при короткозамедленном взрывании а=(1,1 -1,4) Wn, b = Wn.

Если за один взрыв не удается получить требуемый размер котла, применяют последовательно несколько простреливапий с постепенным увеличением заряда. Масса первого прострелочного заряда для шпуров 0,3- 0,7 кг, для скважин - 5-10 кг. Центр котлового заря-



да должен находиться на уровне подошвы полки. Расположение зарядов, как правило, однорядное.

Метод камерных зарядов

При устройстве полок часто производят взрывы на выброс и сброс с по.мош,ыо камерных зарядов. Сущность этого способа заключается в том, что с помощью усиленных зарядов взрываемая порода не только разрушается, но и выбрасывается за пределы разрушаемого объема массива горных пород. При этом получается профиль полки, близкий к проектному. Прсимущество.м сооружения полок таким способом является возможность применения его в породах любой крепости и в любых климатических условиях.

Проектирование камерных зарядов начинается с размещения их на поперечниках. Поперечные профили принято делить на три типа: с высотой образуемого при взрыве откоса над внутренней бровкой 0,75-1,25 ширины полки (рис. 29,а); с высотой откоса меньше 0,75 ширины полки (рис. 29,6); с высотой откоса больше 1,25 ширины полки (рис. 29, в).

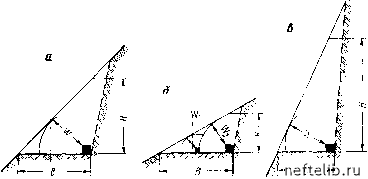

Рис. 29. Схемы размещения камерных зарядов на полках

Первый случай является наиболее простым для проектирования - он соответствует расположению зарядов в один ряд и один ярус. Поставив заряды в 1П1жний угол откоса, определяют графически линию наименьшего сопротивления. Затем положение заряда наносят
