трубы выполняют оребренными. В качестве привода вентиляторов используются электродвигатели мощностью от 10 до 100 кВт.

Достоинствами АВО являются простота конструкции, надежность работы, отсутствие необходимости в предварительной подготовке хладагента (воздуха).

15.7. Особенности трубопроводного транспорта сжиженных газов

При сжижении природного газа, его объем при атмосферном давлении уменьщается примерно в 630 раз. Благодаря этому, можно значительно уменьшить диаметр трубопроводов для транспортировки больших объемов газа, получив значительную экономию капиталовложений.

Метан становится жидкостью при атмосферном давлении, если его охладить до минус 162 "С. При давлении 5 МПа он останется жидкостью, если его температура не превысит минус 85 "С. Таким образом, трубопроводный транспорт сжиженного природного газа (СПГ) возможен только при низких температурах.

Принципиальная схема перекачки сжиженного природного газа приведена на рис. 15.7.

Газ с промыслов поступает на головной завод сжижения (ГЭС), где производится его очистка, осушка, сжижение и отделение неконденсирующихся примесей.

Вблизи от ГЭС или даже непосредственно на его территории размещается головная насосная станция ГНС, В ее состав входят приемные емкости 2, подпорная 3 и основная 4 насосные, а также узел учета 5.

Емкости 2 служат для приема СПГ с завода, а также для хранения некоторого его запаса с целью обеспечения бесперебойности работы трубопровода. Как правило, на ГНС устанавливаются горизонтальные цилиндрические емкости высокого давления.

Перекачка сжиженных газов осуществляется центробежными насосами, но других типов, чем применяемые при перекачке иефти и нефтепродуктов. Благодаря малой вязкости СПГ, мощность, потребляемая насосами в этом случае меньше, чем при работе на воде. Но давление на входе в насосы должно быть значительно выше, чтобы предотвратить регазификацию СПГ.

Перекачка сжиженного природного газа осуществляется под давлением 4...5 МПа и при температуре минус 100...120 °С. Чтобы предотвратить нагрев газа за счет теплопритока от окружающей среды трубопроводы СПГ покрывают тепловой изоляцией, а вдоль трассы размещают промежуточные станции охлаждения (ПСО). Промежуточные насосные станции (ПНС)




4 5

6 8 4

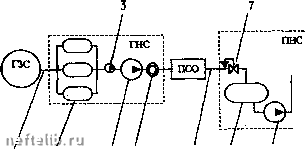

Рис. 15.7. Принципиальная схема перекачки сжиженного природного газа: 1 - подводящий трубопровод; 2 - приемные емкости; 3 - подпорная насосная; 4 - основная насосная; 5 - узел учета; 6 - магистральный трубопровод; 7 - регулятор типа «до себя»; 8 - буферная емкость; ГЗС - головной завод сжижения; ГНС - головная насосная станция; ПСО - промежуточная станция охлаждения; ПНС - промежуточная насосная станция; НХ СПГ - низкотемпературное хранилище СНГ; УР - установка регазификации



располагаются на расстоянии 100...400 км друг от друга. Это, как правило, больше, чем при перекачке нефти и нефтепродуктов, т.к. СПГ имеет меньшую вязкость.

Центробежные насосы очень чувствительны к наличию газа в перекачиваемой жидкости: при его содержании более 2 % происходит срыв их работы, т.е. перекачка прекрашсается. Чтобы предотвратить регазификацию СПГ в трубопроводах поддерживают давление не менее, чем на 0,5 МПа превышающее давление упругости его паров при температуре перекачки. Для этого на входе в промежуточные насосные станции и в конце трубопровода устанавливают регуляторы давления 7 типа «до себя». Кроме того, для отделения газовой фазы, которая может образоваться в нештатных ситуациях (снижение давления при остановках насосов, разрывах трубопровода и т.п.), перед насосами на насосных станциях устанавливают буферные емкости 8. В конце трубопровода размещаются низкотемпературное хранилище (НХ СПГ) и установка регазификации (УР) сжиженного газа. Низкотемпературное хранилище служит для создания запасов СПГ, в частности, для компенсации неравномерности газопотребления. На установке регазификации СПГ переводится в газообразное состояние перед его отпуском потребителям.

По сравнению с транспортировкой природного газа в обычном состоянии при перекачке СПГ общие металловложения в систему, включая головной завод сжижения, низкотемпературное хранилище, установку регазификации, в 3...4 раза меньше. Кроме того, уменьщается расход газа на перекачку, вследствие низкой температуры снижается интенсивность коррозионных процессов.

Вместе с тем, данный способ транспортировки газа имеет свои недостатки:

1. Для строительства линейной части и резервуаров применяются стали с содержанием никеля до 9 %. Они сохраняют работоспособность в условиях низких температур перекачки, однако в 6 раз дороже обычной углеродистой стали.

2. Перекачка СПГ должна вестись специальными криогенными насосами.

3. При авариях потери газа значительно больше, чем в случае его транспортировки по обычной технологии.

Кроме природного в сжиженном состоянии транспортируются и другие газы. Но наиболее широкое распространение получил трубопроводный транспорт сжиженных углеводородных газов (СУГ): этана, этилена, пропана, бутана и их смесей.

Основным сырьем для производства сжиженных углеводородных газов являйтся попутный нефтяной газ, «жирный» газ
