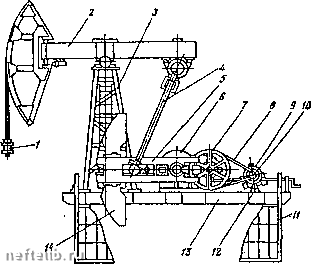

Главная Переработка нефти и газа 15 1$  Рис. 7.26 Станок-качалка типа СКД: подвеска устьевого штока; 2 - балансир с опорой; 3 - стойка; 4 - шатун; 5 - кривошип; б - редуктор; 7 - ведомый шкив; 8 - ремень; 9 - электродвигатель; 10 - ведущий шкив; 11 - ограждение; 12 - поворотная плита; 13 - рама; 14 - противовес; 15 - траверса jl 6 - тормоз . в планшайбе предусмотрены cпeциaJшпыe отверстия д;ш спуска в скважину скважипных приборов, выполпепия ремонтных работ и технологических операций. Жидкость, подаваемая насосом, направляется через боковой отвод тройника 5 в выкидную линию и далее в замерную или газосе-нарационную уста1ювку Станок-качалка - это балансирпый индивидуальный механический привод штангового скважинного насоса. Его основными узлами являются (рис. 7.26) рама 13, стойка 3 в виде усеченной четырехгранной пирамиды, балансир 2 с поворотной головкой, траверса 15 с шатунами 4, шариирно подвешенная к балансиру, редуктор 6 с кривошипами 5 и противовесами 14. Для обеспечения возможности изменения числа качаний станки-качалки комшшктуются набором сменных шкивов 7,10. Станки-качалки выпускаются в двух исполнениях: СК и СКД, различающихся рядом конструктивных дета/юй. В шифре их типоразмера указываются важнейшие характеристики привода насоса. Например, обозначение СКЗ-1,2-630 означает: СК - вариант исполнения; 3 - грузонодъемностыз тоннах; 1,2 - максимальная длина хода головки балансира в метрах; 630 - наибольший крутящий момент на валу редуктора в кг?м. Сведения о типоразмерах станков-качалок приведены в табл. 7.5. Таблица 7.5 Основные характеристики станков-качалок
