N5 I-к-00

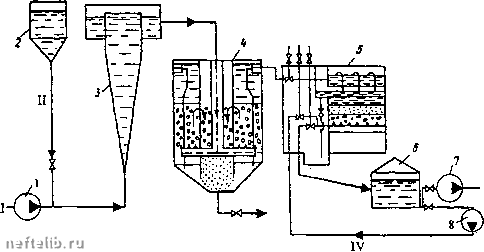

Рис. 7.46. Принципиальная схема установки подготовки природных вод:

1,7,8 - насос; 2 - дозировочное устройство; 3 - смеситель; 4 - осветлитель; 5 - фильтр; 6 - резервуары

I - неподготовленные природные воды; П - коагулянт; Ш - подготовленная вода на кустовые насосные станции; IV - вода для очистки фильтра



подготовке иефти вода сбрасывается по водоводу в песколовку 1 для удаления механических примесей. Далее вода, содержащая нефть, поступает в нефтеловушку 2, где за счет низкой скорости движения смеси капельки нефти успевают всплыть и откуда она периодически откачивается насосом 3 на УКПН. Далее вода с остаточным содержанием нефти (диаметр капель 70...80 мкм) самотеком поступает в два параллельно соединенных пруда-отстойника 4, в которых скорость воды не превышает 8 мм/с, в результате чего в ней всплывают практически все оставшиеся капельки нефти. Из прудов-отстойников вода самотеком поступает в приемную камеру 5, из которой забирается насосом 6 и через попеременно работающие фильтры 7 подается в емкость чистой воды 8. Затем эта вода насосом 9 откачивается на КНС. По мере загрязнения фильтры отключают и ставят на промывку чистой водой из емкости 8 с помощью насоса 10. Загрязненную после промывки воду сбрасывают в илонакопитель И.

Схема водоподготовки открытого типа позволяет очищать пластовые и ливневые сточные воды в одном потоке независимо от состава, давления и газонасыщенности воды, а также совместно закачивать их в нагнетательные скважины. Обычно ее рекомендуют использовать для сточных вод с большим содержанием сероводорода и углекислого газа, а кроме того, для более глубокой очистки воды от капелек нефти и механических примесей. Однако на сооружение нефтеловушек и прудов-отстойников затрачиваются значительные средства. Кроме того, в результате контакта с кислородом воздуха увеличивается коррозионная активность воды.

Принципиальная схема установки очистки пластовых сточных вод закрытого типа приведена на рис. 7.48. Отделенная от нефти в отстойнике предварительного сброса (ОПС) вода по линии сброса 1 направляется в резервуар-отстойник 2, а частично обезвоженная нефть (до 5 %), пройдя УПН, поступает в теплоизолированные отстойники 3. Процесс отделения воды в них ускоряется, благодаря произведенному в УПН нагреву и вводу ПАВ. Отделенная горячая вода поступает на прием насоса 4 и снова подается в отстойник предварительного сброса УПН, что позволяет уменьшить расход деэмульгатора и температуру нагрева эмульсии. Из резервуара-отстойника 2 пластовая сточная вода забирается насосом 5 и подается на КНС.

Применение закрытой системы очистки позволяет интенсифицировать процесс подготовки воды с применением отстоя и фильтрования под давлением, существенно снизить агрессивность сточной воды путем исключения ее контакта с кислородом воздуха, использовать остаточное давление, существующее в системе подго-



II II III


Рис. 7.47. Схема установки очистки пластовых вод открытого типа:

1 - песколовка; 2 - нефтеловушка; 3,6,9,10 - насосы; 4 - пруд-отстойник; 5 - приёмная камера; 7 - фильтр; 8 - ёмкость чистой воды; 11 - илонакопитель;

I - загрязнённая вода; II - мехпримеси; Ш - нефть на УКПН; IV - вода па КЫС

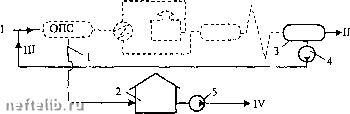

Рис. 7.48. Схема установки очистки пластовых сточных вод закрытого типа:

1 - линия сброса воды из отстойника; 2 - реаервуар-отстойник; 3 - теплоизолированный отстойник; 4,5 - насосы;

I - холодная "сырая" нефть; II - обезвоженная нефть; III - горячая кода с ПАВ; IV ~ подготовленная вода на КЫС
