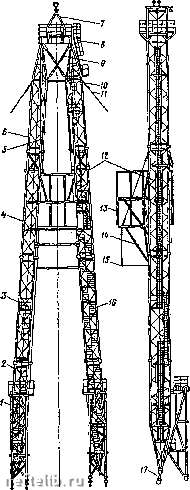

Рис. 6.6, Мачтовая вышка А-образного типа: 1 - подъёмная стойка; 2, 3, 4, 6 - секции мачты; 5 - пожарная лестница; 7 - монтажные козлы для ремонта кроиблока; 8 - подкронблочная рама; 9,10,14-растяжки; 11 - оттяжки; 12-тоннельные лестницы; 13-балкон; 15 - предохранительный пояс; 16 - маршевые лестницы; 17 - шарнир

Рис.6.7. Кронблок:

1 - шкивы; 2 - ось; 3 - рама;4-предохра-нительный кожух; 5-вспомогательные шкивы;

Рис.6.8, Талевый блок:

1 - траверса; 2 - шкивы; 3 - ось;

4 - предохранительные кожухи; 5 - щеки;

6 - серьга;

Для механизации операций по свинчиванию и развинчиванию замковых соединений бурильной колонны внедрены автоматические буровые ключи АКБ-ЗМ и подвесные ключи ПБК-1, пневматический laiHHOBOH захват ПКР-560 для механизированного захвата и освобождения бурильных труб.

Ключ АКБ-ЗМ (рис. 6.10) устанавливается между лебедкой и ротором 4 на специальном фундаменте. Его основными частями являются блок ключа 1, каретка с пневматическими цилиндрами 2, стойка 3 и пульт управления 5. Блок ключа - основной механизм, непосредственно свинчивающий и развинчиваюицш бурильные трубы. Он смонтирован на каретке, которая перемещается при помощи двух пневматических цилиндров по направляющим: либо к бурильной трубе, установленной в роторе, либо от нее.

Зажимные устройства, как и механизм передвижения блока ключа, работают от пневматических цилиндров, включаемых с пульта управления 4. Для этого в систему подается сжатый воздух от ресивера.

Ключ ПБК-1 подвешивается в буровой на канате. Высота его подвески регулируется пневматическим цилиндром с пульта управления.

Пневматический клиновой захват ПКР-560 служит для .\ie ханизированного захвата и освобождения бурильных и обсадных труб. Он монтируется в роторе и имеет четыре клина, управляемых с пульта посредством пневмоцилиндра.

Наземное оборудование, непосредственно используемое при бурении, включает вертлюг, буровые насосы, напорный рукав и ротор. Вертлюг (рис. 6.11) - это механизм, соединяющий ие вращающиеся талевую систему и буровой крюк с вращающимися бурильными трубами, а также обеспечивающий ввод в них промывочной жидкости под давлением. Корпус 2 вертлюга подвешивается на буровом крюке (или крюкоблоке) с помощью штрона 4. В центре корпуса проходит напорная труба 5, переходящая в ствол 7, соединенный с бурильными трубами. Именно к напорной трубе присоединяется напорный рукав (рис. 6,11) для подачи промывочной жидкости в скважину. Напорная труба и ствол жестко не связаны, а последний установлен в корпусе 2 иа подшипниках 1, чем обеспечивается неподвижное положение штрона, корпуса и напорной трубы при вращении бурильных труб вместе со стволом. Для герметизации имеющихся зазоров между неподвижной и подвижной частями вертлюга служат сальники 3.

Буровые насосы служат для нагнетания бурового раствора в скважину. При глубоком бурении их роль, как правило, выполняют
