1968). Проиллюстрируем применение этой методики (рис. 8.3-5).. Из- вестны направления потока газа в узловых точках 7-IV, давление pi в узловой точке /. Необходимо найти расходы газа в отводах сети, а

4р,МПа

»1 л 2П

.10 Р Ф

Вр р, МПа

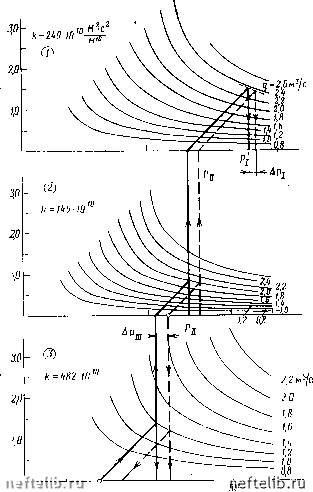

Рис. 8.3-4. Изменение npoinycKHoTi способности и давления а трубопроводе, приведенном на рис, 8.3-1

также давления в оставшихся узловых точках, Примем направление вращения по часовой стрелке /, 2 положительным. Применяем закон узловой точки, чтобы найти пропускную способность . К установив-ш&муся потоку применим уравнение (8.3-13) или (8.3-14). Если при-

нять, что значения первого приближения пропускной способности ql в отводах отличаются на Aq от действительной,

jk,\q\+Aq\q(p+Aq = 0,

Рис. 8.3-5. К расчету трубопроводной системы с кольцевыми участками к методу Кросса

Рис. 8.3-6. Схемы распределения газа низкого давления в кольцевой трубопроводной системе снабжения

200

1200

\=Ш0

220 У

200 4

1200

А р-3300

3. ЕЕ

\Ш\5 \1Г\б

где п - количество соединяющих отводов. Отсюда

Aq = -

(8.3-20)

при условии, что Aq<qi; значение второго приближения пропускной способности в отводах теперь можно вычислить как

q2)=qii)-\.Aq. (8.3-21)

(8.3-22)

(8.3-23)

Если после k-ro последовательного приближения значение Aq будет в пределах допустимой погрешности, тогда давления в узловых точках можно рассчитать, используя зависимость

i=h И;...

для сети газопроводов высокого давления или

Pi--Px~k,\q["\Qi" 1=1

для сети газопроводов низкого давления; k равно ki в уравнении (8.3-3) в первом случае и А2 в уравнении (8.3-6) во втором.

Если система состоит из нескольких кольцевых участков, то после первого приближения оценки производительности в отдельных отводах рассчитывается Aq для каждого участка и затем осуществляется их коррекция. Производительности отводов, общих для двух кольцевых участков, корректируются, используя Aq, определяемые для обоих участков. Проиллюстрируем это на примере сети низкого давления.

Пример 8.3-5. Даны расходы газа в узловых точках (рис. 8.3-6, а) и давление pi(t) = 3300 Па узловой точки /(/); «айти пропускную опособность отводов и давления в узловых точках. Рассматриваемые участки являются сбалансированными, если со-

рис. 8.3-6, б. Нумерация, диаметры и длины отводов, составляющие лупинги, приведены в колонках 2-4 табл. 8.3-3. Падение давления в отводах рассчитывают по соотношению

PikilQilQi. (8.3-24)

полученному из уравнения (8.3-4); ki определяют по уравнению (8.3-6), где рн = = 1,014X10= Па; Г„ = 288,2 К, М= 16,03 кг/кмоль, 7 = 283 К; I -по уравнению

(1.2-5). После подстановок , = 5,079X10"5. Рассчитанные величины приведены

в колонке 5; пропускные способности отводов первого приближения - в колонке 6;

Падение давления (колонка 8) рассчитывают по уравнению (8.3-24); для от

дельных кольцевых участков определяют из уравнения (8.3-20), например, для участка А:

26,70

блюдается условие

<5 Н/м. Модель сети газопроводов показана на

2X0,5289X10*

= -0,252X 10-2 мЗ/с.

Данные колонки 8 показывают, что

превышает допустимое 5 Н/м",

так что значения, приведенные в Колонке 66, должны быть скорректированы, В отво дах, которые относятся к одному только кольцевому участку, корректировку полу ченного значения пропускной опособности осуществляют по уравнению (8.3-21) В отводах, общих для двух участков, пропускные способности должны быть одина ковыми (колонка 10). Корректировку этих величин осуществляют следующим образом Первое приближение для отводов 2 и 14 (колонка 66) - 5,556X10" мс со знаками
