3.2.4. РАССТАНОВКА СКВАЖИН НА МЕСТОРОЖДЕНИИ

Размещение скважин на месторождении - это наиболее важный фактор его эффективной эксплуатации [60] прежде всего из-за интерференции действующих скважин, их числа и стоимости.

Для уравнения Лапласа, соответствующего условиям стационарных притоков,

VO = О (3.63)

используется метод источников и стоков, моделирующих скважины - при больших расстояниях между ними - точечными сингулярностями.

в плоском пласте поле потенциала Ф вокруг каждой скважины (отмеченной индексом "/ ") определяется как

Ф(,)=g; In +(3.64)

a их кумулятивное действие - как сумма

ф = Ее;) inri (3.65)

Скорость фильтрации w, также является результатом суммирования

Wj = Y.f (3.66)

по всем потокам, причем в произвольной точке пласта вектор каждой из скоростей ориентирован к соответствующему источнику (стоку) :

wf =

Як"

(3.67)

Непроницаемая граница учитывается путем зеркального добавления дополнительных источников (стоков) той же самой



интенсивности, как и в точках отражения. Если же при этом изменять знаки то рассматриваемая граница окажется

контуром "питания" ( например, галереей нагнетания ).

Ю.П. Борисов развил эффективный приближенный метод расчета подземных потоков между рядами скважин на нефтяных месторождениях [60]. При этом на больших расстояниях каждый J-й ряд скважин можно моделировать дренажной галереей (рис. 3.13) с суммарным дебитом:

Q - 2ljnjkoPoh Фk-ФJ

Ро Lj

Итак, будем считать, что поток жидкости, соответствующий каждой скважине, ориентирован сначала к линейному элементу ряда (галереи) длины 21 j. Этот же элемент


1 3 * РЯД НАГНЕТАНИЯ

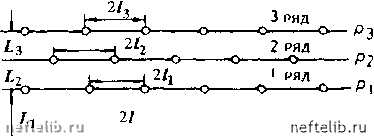

Рис.. 3.13. Пример расстановки скважин при добыче нефти с поддержанием пластового давления

одновременно является и контуром питания этой скважины и имеет длину 2kRj . Отсюда

(3.69)

Подстановка выражения (3.69) в формулу для дебита скважины (3.48) приводит к такому результату:



Q, InUpph Ф-ф

Теперь комбинирование уравнений (3.68) и (3.70) дает окончательную расчетную формулу

nj Ро (L,/2/,) + ln(/,/;rr,.)-

Непосредственное решение уравнения Лапласа, построенное И.А. Чарным методом источников и стоков, приводит к формуле

Qi Ttkopph

" (3.72)

Фд - Ф

1п[2 sin /г(л- Lj / Ij)] + Inilj / п rj)

Приближенное решение (3.71) получается из (3.72) в силу асимптотического перехода :

1п(2 sin hx) X, л: « 1, (3.73)

где X - TtLj / lj.

Тем самым выражение (3.71) вполне применимо, если расстояния между рядами намного больше промежутков между скважинами в каждом ряду.

Укажем, что в относительно тонких пластах горизонтальные скважины вполне могут заменять (58,59] ряды обычных вертикальных скважин.

Контуры "питания" внутри системы скважин распределяются, вообще говоря, в соответствии с интенсивностью работы источников и стоков. Впрочем, задачи интерференции скважин сейчас достаточно эффективно решаются при применении современных компьютеров.
