йоты на Ьснове, главным образом, исследований Г. В. Порхаева; здесь же мы изложим практические приемы определения глубины протаивания грунтов под сооружениями, возводимыми на вечномерзлых грунтах по И принципу, и приведем ряд вспомогательных расчетных таблиц и графиков.

Для прогноза осадок мерзлых грунтов при оттаивании необходимо знать (кроме характеристик деформируемости оттаивающих грунтов) величину глубины протаивания вечномерзлых грунтов под сооружением в различные промежутки времени от начала эксплуатации отапливаемого сооружения и предельную глубину чаши протаивания, так как расчету подлежат как осадка грунтов в процессе их оттаивания, так и осадки доуплотнения грунтов (для глинистых и других дисперсных грунтов) после их максимального протаивания.

Для отдельных (столбчатых, а также ленточных) фундаментов часто достаточно будет определить глубину максимального оттаивания под серединой Лт.с здания или сооружения и глубину оттаивания у края Лт.к сооружения, а по ним рассчитать, как полную осадку фундаментов, так и разность осадок отдельных фундаментов в различные промежутки времени от начала оттаивания.

При желании уточнить расчеты и определить глубину протаивания грунтов в других местах по профилю здания или сооружения, например на расстоянии 0,4 В и 0,25 В (где В - ширина здания и сооружения), а также величины крена фундаментов на оттаивающих грунтах, мы отсылаем читателей непосредственно к первоисточникам *, тем более, что глубина протаивания и в других местах по профилю сооружения (не только под центром и у края) производится по аналогичным формулам, но несколько другим графикам.

Для того чтобы при расчете глубины протаивания вечномерзлых грунтов под зданиями и сооружениями воспользоваться готовыми таблицами и графиками довольно сложных функций, прежде всего, как указывалось в гл. VHI, надо определить параметры [формулы (Vni.l9), (Vni.20) и (УП1.21)]:

Mo.. В

Тогда, глубины оттаивания грунта {в метрах), считая от поверхности грунта под полом 1-го этажа здания, за время t под серединой Лт.с и краем Лт.к (обозначения наши. - Я. Ц.) здания определяются по формулам Г. В. Порхаева:

* См. сноски *** на стр. 293 и 35.

hr,, = kiii,-k,)B, (X.9)

где kj - поправочный коэффициент, численно равный отношению глубины оттаивания в трехмерном решении задачи к глубине оттаивания в двухмерном решении (табл. 45); gc, - коэффициенты, вычисляемые по табл. 46 и 47 в зависимости от величин параметров /, а, р или же определяемые по номограммам рис. 160.

Значения коэффициента kj

Таблица 45

Таблица 46

Значения относительной глубины оттаивания грунта под серединой здания gc в зависимости от /, р и а

0,00 0,05 0,10 0.20 0,40 0,80 1,60 3,20

0,00 0.30 0,40 0.55 0,72 0.92 1,12 1,25

Коэффициент р

0,00 0,27 0,37 0,48 0,60 0,73 0,87 0,97

0,00 0,26 0,33 0,42 0.51 0,56 0,59 0,60

0,00 0,24 0,30 0,37 0,40 0,42 0,42 0,42

0,00 0,22 0,27 0,32 0,34 0,34 0,34 0,34

0,00 0,21 0,24 0,27 0,27 0,27 0,27 0,27

0,00 0,12 0,17 0,26 0,40 0,56 0,74 0,86

а=0,4

0,00 0.08 0,14 0,20 0,28 0,37 0,46 0,46

0,00 0,05 0,09 0,13 0,17 0,18 0,18 0,18

= 0,2

0,00 0,05 0,10 0,20 0,40 0,80 1,60 3,20

0,00 0,17 0,25 0,37 0,53 0,73 0,91 1,04

0,00 0,14 0,21 0,30 0,41 0,52 0,67 0,73

0,00 0,12 0,17 0,24 0,31 0,35 0,39 0,36

0,00 0,10 0,15 0,19 0,21 0,22 0,22 0,22

0,00 0,07 0,11 0,12 0,13 0,13 0,13 0,13

0,00 0,06 0,07 0,07 0,07 0,07 0,07 0.07

0,00 0,06 0,09 0,17 0,26 0,30 0,42 0,56

а=0,6

0,00 0,04 0,06 0,10 0,14 0,20 0,20 0,20

0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00

ООЕ 005 OJ 0,2 03 0, 0,6 Ofi I 2 2,51

0 002 005

OB 0,8 1 J 5 2 2Г

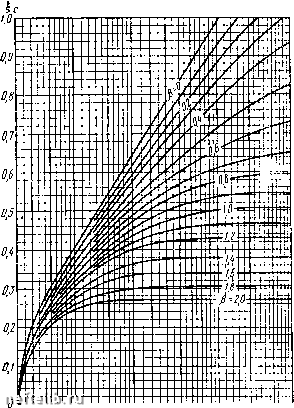

Рис. 160. Номограммы Г. В. Порхаева для определения коэффициентов gc и kc при расчете глубины протаивания грунтов под серединой отапливаемых зданий и сооружений для любого момента времени t
