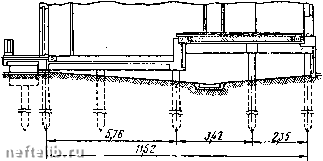

Рис. 180. Разрез по свайным фундаментам крупнопанельного жилого здания, возведенного на вечномерзлых грунтах

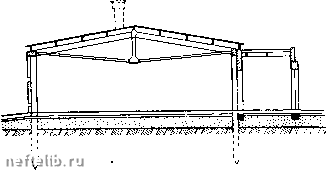

Рис. 181. Каркасное складское неотапливаемое здание на свайных фундаментах

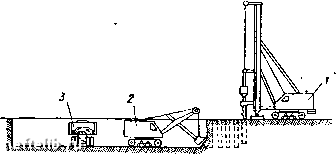

Рис. 182. Разработка траншеи в мерзлом грунте с применением трубчатого лидера: У -сваебойная установка, разрабатывающая сезонномерзлый слой грунта с помощью трубчатого лидера; 2 - экскаватор; 5 -самосвал для погрузки грунта

рационных экранов и ядер каменнонабросных плотин, имеющих преимущественное применение при средних и больших напорах воды (более 20 м).

Так, при строительстве Вилюйской каменнонабросной плотины {см. рис. 131) устройство водонепроницаемого экрана из местных щебенисто-дресвяных суглинков объемом 580 ООО в условиях зимних температур до -50° С явилось задачей технически весьма сложной. Впервые в практике отечественното гидротехнического строительства в условиях исключительно сурового климата и вечномерзлых грунтов Вилюйгэсст1роем с участием ВНИИГ, ЛПИ и МИСИ была разработана прогрессивная технология земляных работ по устройству противофильтрационного экрана в каменнонабросных плотинах *.

При строительстве Вилюйской плотины суглинки в естественном залегании имели (по испытаниям ЛПИ) коэффициент фильтрации й = /-10~ см/сеКу что по расчетам было достаточно при соответствующей обработке для обеспечения водонепроницаемости экрана, тем более, что эти суглинки обладали хорошими показателями прочностных свойств (для консолидированно-дренированного состояния их угол внутреннего трения фя:?27° и сцепление с«0,1 кГ/см).

В условиях сурового климата (короткого летнего периода) и наличия в районе строительства только тонкого слоя покровных суглинков, пригодных для противофильтрационного экрана лишь после их соответствующей обработки, Вилюйгэсстрою пришлось разработать метод предварительной заготовки суглинков и складирования их в очень большие бурты зимнего хранения (высотой в 16-18 м и объемом до 200 ООО м).

Эти работы выполнялись по схеме, показанной на рис. 183, причем вскрытие суглинков начиналось на большой площади в конце апреля, а в середине июня производилась разработка их на глубину до 1 м. Собранный бульдозером грунт находился в валках до трех недель, в течение которых юн несколько подсушивался на открытом воздухе.

Однако одной подсушки глинистых грунтов бывает недостаточно для применения их в виде противофильтрационного материала, необходима их доработка до оптимальной грунтовой смеси, что может быть выполнено двумя способами: путем перемешивания в карьерах слоев покровных суглинков и слоев элювия коренных пород (как это было принято Вилюйгэсстрюем) или путем добавления ррупно-обломочных смесей (гравия, гальки) из других месторождений при заготовке в бурты зимнего хранения (по технологии, разработанной Хантайгэсстроем совместно с МИСИ) **.

* Е. Н. Батенчук, Г. Ф. Биянов [и др.]. Зимняя укладка связных грунтов на Крайнем Севере. Из серии «Библиотека гидротехника и гидроэнергетика», вып. 2. Изд-во «Энергия», 1968.

** 1. Н. А. Цытович, Я. А. Кроник. Об управлении влажностным режимом связных грунтов в северном плотиностроении. Сб. «Температурно-влажно-стный режим плотин из местных материалов в суровых климатических условиях Восточной Сибири и Крайнего севера», ВНИИГ, 1969, а также

2. См. сноску * 2 на стр. 100.

\ i i-i-L-JL-

J Разработна карьера дульдозероми со складированием грунта д далки

Z Снятие дульдозером растительного слоя

4 Разродотка валков зксковатором с отвозкой груто в дурты зимнего хранения

5 Отсыпна вуртов зимнего щнения

Рис. 183. Схема заготовки суглинка в карьере по технологии Вилюйгэсстроя
