3. Наиболее целесообразной системой фундаментов при возведении сооружений на оттаивающих грунтах с учетом осадок оттаивания будут жесткие массивные фундаменты, способные воспринимать значительные неравномерные осадки и перераспределять реактивные давления в основании.

При составлении проекта и возведении сооружений на оттаивающих грунтах необходимо предусмотреть разбивку осадочными швами всего сооружения на от-

дельные жесткие отсеки, которые могут оседать независимо друг от друга. Чтобы обеспечить жесткость таких отсеков, применяются сплошные фундаментные плиты под всем отсеком или система жестких желе-

UlJli

Рис. 166. Схемы жесткого железобетонного коробчатого фундамента (а) и фундамента в виде перекрестных железобетонных лент (6) при возведении сооружений на вечномерзлых грунтах с учетом их оттаивания

Рис. 167. Примеры усиления углов и пересечений стен сварными стальными сетками (а, б, в) и отдельными стержнями (г) по В. В. Докучаеву

зобетонных ленточных фундаментов, или, наконец, коробчатые фундаменты, способные воспринять значительные неравномерные осадки оттаивающего основания.

Глубина заложения фундаментов в рассматриваемом случае возведения сооружений на оттаивающем основании принимается несколько большей глубины сезонного промерзания грунтов, при этом должны быть предусмотрены .меры борьбы с морозным пучением грунтов.

На рис. 166 показаны схемы жесткого коробчатого фундамента и фундамента, состоящего из жестких перекрестных железобетонных лент, на которые опираются фундаментные-стойки, поддерживающие рандбалки.

При сплошных фундаментных стенках (бетонных или бутобе-тонных) целесообразно предусмотреть укладку в подушке фундаментов железной арматуры и устройство поверху железобетонной обвязки.

В зданиях с кирпичными стенами необходимо также запроектировать железобетонные пояса жесткости, которые ставятся на уровне верхнего обреза фундаментов (чем, в частности, может служить и железобетонная обвязка) и на уровне окон предпоследнего этажа. Последнее расположение поясов жесткости вызывает необходимость пригрузки их сверху, чтобы обеспечить совместную работу нояса с кладкой стен.

На рис. 167 приведены примеры усиления железобетонных поясов жесткости в углах и пересечениях стен.

Рис. 168. Примеры проектных решений фундаментов сооружений, возводимых на вечномерзлых грунтах с учетом их оттаивания:

а - фундаменты глубокого заложения под стены с частичной заменой грунта под полами и фундаментами легкого оборудования; б - фундаменты глубокого заложения под стены и установка оборудования на висячих полах; 1 - граница чаши протаивания; 2 -скальные породы; 3 - утрамбованная песчано-гра-велистая подсыпка

Таким образом, при возведении сооружений на оттаивающих грунтах, дающих значительные неравномерные осадки (однако, по величине меньшие предельно допустимых), следует применять систему жестких массивных фундаментов (железобетонных), рассчитанных на восприятие значительных неравномерных осадок оттаивания.

При наличии скальных пород на досягаемой глубине (порядка 4-8 м и менее) при возведении сооружений в условиях вечномерзлых грунтов всегда следует отдавать им предпочтение перед другими основаниями. В этом случае применяются столбчатые фундаменты глубокого заложения, а при очень неглубоком залегании прочных малосжимаемых скальных пород (практически не глубже 4 м)-песчано-гравелистые подсыпки, заменяющие весь дисперсный грунт, лежащий выше скальных пород.

Так, на рис. 168 показаны две схемы фундаментов глубокого ааложения для сооружений, возводимых с допущением оттаивания мерзлых грунтов основания. Фундаменты сооружений, схематиче-

ски .изображенные на рисунке, оперты на прочные скальные породы, причем полы и оборудование в зависимости от величины ожидаемых осадок и эксплуатационных требований возводятся или на уплотненной несчано-гравелистой подушке и бетонной подготовке, или неглубоких фундаментах (рис. 168, а), или же оборудование устанавливается на соответственно рассчитанное перекрытие пола (рис. 168, б). Иногда под оборудование применяются также фундаменты глубокого заложения с основанием их на скальных породах.

\ лЧ Xлхллллллхххлллх

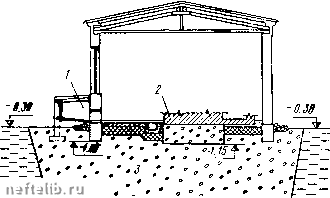

Рис. 169. Здание котельной на гравелисто-галечной подушке:

/ - бункер для утяя; • - фундамент под котел; 3 - гравелисто-га-яечный грунт; 4 - скальная порода

При неглубоком залегании скальных пород (менее 4-5 м) оказывается экономичной замена грунта и возведение небольших сооружений на неглубоких фундаментах, основанных на хорошо дренированной гравелисто-галечной подушке. Пример такого решения для небольшой котельной, построенной в арктической зоне вечномерзлых грунтов, показан на рис. 169*.

Следует отметить, что свойства скальных пород должны быть тщательно обследованы с помощью шурфов и испытаний пробной нагрузкой горячим штампом, дабы избежать очень часто возникающих в условиях вечномерзлых грунтов недоразумений, так как в подавляющем числе случаев скальные породы бывают в условиях вечномерзлых грунтов сильно рассланцованы и дают при оттаивании оиутимые осадки, что необходимо учитывать.

См. сноску на стр. 341.
