/. Выбоз соли на нарту

/ Разрадниданид соли ЗаготЬка засоленного грунта 8 валки

<f Погрузна засоленного грунта на автотранспорт

6 Завоз соли на поверхность бурта

5. Отсыпка засоленного а/глинка на откос бурта зимнего хранения

7 Рыхление верхней части бурта вля равномерного засоления

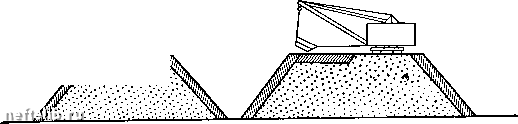

Рис. 184. Схема засоления церифериццой зону буртов суглинка цо данным Вчлюйгэсстроя

Заготовка в бурты больших объемов суглинков зимнего хранения потребовала электропрогрева периферийных зон буртов и их засоления (что увелич-нвало эффективность прогрева).

На рис. 184 показана схема засоления суглинка ib валках и периферийных зонах буртов на картах карьера, предназначенных к засолению путем равномерного распределения по засаливаемой поверхности хлористого кальция в количестве 20-30 /сг/лс. Через 15-20 дней начиналась разработка карты сгребанием грунта в валки, откуда он доставлялся на бурты и отсыпался слоем в 2- 2,5 ж.

Необходимое количество соли, как при заготовке суглинков, так и при их уплотнении, определялось, главным образом, по работам МИСИ (С. Б. Ухова и Я. А. Кроника) *, а свойства глинистых грунтов при искусственном их засолении по методике, описанной в работе Б. И. Далматова и В. С. Ласточкина **.

Для борьбы с морозным пучением глинистых грунтов, улучшения их противофильтрационной способности и обеспечения длительной противопучинной стабилизации в гидротехнических сооружениях при эксплуатации ib суровых климатических условиях ib МИСИ (Я. А. Кроником и др.) был предложен, а Вилюйгэсстроем внедрен комплексный метод противопучинной мелиорации грунтов ***, включающий: засоление грунтов, переуплотнение грунтов (до плотности большей, чем требуют нормативы для немерзлых грунтов) во время их укладки в тело экрана и пригрузку частей земляного сооружения, подвергающегося промораживанию, непучини-стым материалом.

Кроме того, при зимнем хранении суглинков в буртах применялось укрытие их слоем пенольда, рецептура которого была разработана Ленинлрадским политехническим институтом на базе пенообразователя ПО-б. Схема передвижной установки, смонтированной на автоцистерне по предложению ЛПИ и ВНИИГ, показана на рис. 185. Следует, однако, отметить, что широкого применения этот метод на практике не получил вследствие сложности очистки буртов от пенольда при зимней разработке складированных суглинков.

Укладка суглинков в экран плотины производилась после специальной подготовки карты отсыпки (ее прогрева специальной турбореактивной установкой до +5 и даже до +10"С) с незамедлительной укладкой следующего слоя суглинка толщиной около 0,5 ж и его сильным уплотнением с помощью многократной (10-15 раз) проходки тяжелогруженых самосвалов МАЗ-525. Кроме того, обя-

* 1. С. Б. Ухо в. Об искусственном засолении суглинистых грунтов для строительства в зимнее время. «Известия вузов». «Строительство и архитектура» 1959, № 1, а также см. сноску * на стр. 101.

2. Я. А. К р о и и к. Противопучинная мелиорация глинистых грунтов Крайнего Севера в плотиностроении. Диссертация МИСИ, 1970.

** Б. И. Далматов, В. С. Ласточкин. Искусственное засоление грунтов в строительстве. Стройиздат, 1966. *** См. § 7 гл. П.

От автоцистерны

Пена

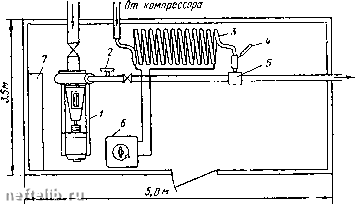

Рис. 185. Схема установки ЛПИ и ВНИИГ для получения

ПРИПЛТчТТЯ •

пенольда:

/ - насосный агрегат; 2 -манометр; 3 - воздухоподогреватель; 4 - термометр, 5 - воздухосмеситель; 6 - трансформатор; 7 - электрощит

РасАоО ростдоро на / м поВерности слоя грунта

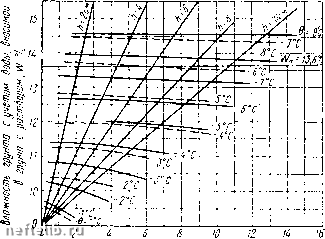

Рис. 186. Температура замерзания и весовая влажность грунтов в зависимости от расхода растворов NaCl и СаСЬ, а также - глубины засоления:

--> линия замерзания грунтового раствора СаСЬ, -----то

же, NaCl полная влагоемкость грунта при Yck"" CIcm?)
