Рис. 13.4. Схема протекторной защиты магистрального трубопровода

1- трубопровод; 2 - соединительный провод; 3 - контрольно-измерительная колонка; 4 - активатор; 5 - протектор

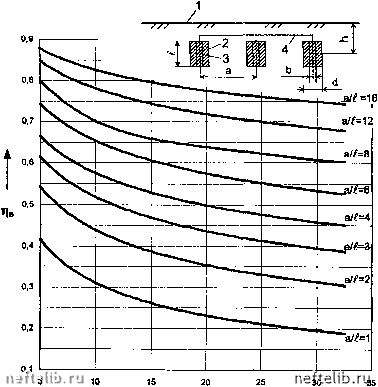

Рис. 13.5. Зависимость коэффициента экранирования вертикальных протекторов типа ПМ-ЮУ от их числа при различных отношениях а/1

1 - поверхность земли; 2 - активатор; 3 - протектор; 4 - соединительный провод

Срок службы протекторной установки вычисляется по формуле

(13,47)

I -q

п Чп

где Т1„ - коэффициент использования протектора (т1„ = 0,95); Т1„ - кпд протектора; его определяют в зависимости от анодной плотности тока по фафику на рис. 13.6; q - электрохимический эквивалент материала протектора (для магниевых протекторов q,, = 3,95 кг/А-год).

определяется по формуле

Анодная плотность тока

N„-d„.(-„+l,57dJ

(13.48)

При решении обратной задачи число протекторов в группе, необходимое для защиты участка трубопровода длиной Ц, определяется как отношение величины необходимого защитного тока I к токо-отдаче одного протектора 1,,, ( сувеличением в 1,5...2 раза), т.е.

N„=(l,5...2)

(13.49)

Величина необходимого защитного тока определяется из условия создания на трубопроводе наложенной разности потенциалов не ниже минимальной

I = KL*

(13.50)

из.ср

где К - коэффициент, учитывающий неравномерность распределения разности потенциалов «труба-земля» вдоль трубопровода, к = 1,2... 1,3; L„ - протяженность участка трубопровода, защиту которого необходимо обеспечить.

Токоотдача одного магниевого протектора рассчитывается по формуле

(13.51)



0.6 0.55 i 0,5 0,45

0.35

Рис. 13.6. Зависимость коэффициента полезного действия протектора от анодной плотности



Рис. 13.7. Схема защиты днища резервуара типа РВС от почвенной коррозии с помощью протекторов

а - одиночными протекторами; б - групповыми протекторными установками

§ 13.4. Протекторная запщта резервуаров

Протекторная защита применяется для предотвращения наружной коррозии днища, а также внутренней коррозии днища и первого пояса резервуаров. Она может осуществляться одиночными протекторами, равномерно распределенными вблизи защищаемой поверхности (одиночные протекторные установки), так и групповыми протекторными установками (рис. 13.7)

Одиночные протекторные установки применяются для резервуаров, площадь днищ которых не превышает 200 м (резервуары до РВС-2000 включительно). При большой площади днища применяют групповые протекторные установки.

Расчет защиты днища резервуара типа РВС одиночными протекторами установки

Задачей расчета является определение необходимого для защиты числа протекторов и срока их службы.

Количество протекторов должно быть таким, чтобы обеспечить минимально допустимую плотность защитного тока jn, определяемую по табл. 10.11 в зависимости от удельного электросопротивления грунта и переходного сопротивления изоляции

(13.52)

где Rp, - сопротивление на границе «резервуар-грунт», определяемое либо непосредственно с помощью измерителя заземления типа МС-08, либо по приближенной формуле

R„ =

3-е,

Dp (Dp + В)

(13.53)

Fp - площадь днища резервуара диаметром Dp; В - расстояние между протектором и резервуаром (выбирается, исходя из местных условий, в пределах 5... 10 м).

Необходимая величина защитного тока составляет

l3=J„-Fp. (13.54)

Резервуар будет полностью защищен от коррозии, если выполняется неравенство

l3Rp,<E„ -Е,„

(13.55)



Защитная плотность тока для изолированного стального сооружения (мА/м)

Переходное сопротивление изоляции, Ом • м

Удельное элект

росопротивление грунта. Ом • м

Более 10000

Менее 1,0

Менее 0,4

Менее 0,2

1000-10000

1,0-2,0

0,4-1,0

0,2 -0,5

100-1000

2,0 - 5,0

1,0-2,0

0,5-1,0

10-100

5,0-15,0

2,0-5,0

1,0-2,0

Менее 10

Более 15,0

Более 5,0

Более 2,0 ,

Примечание. Большему значению переходного сопротивления соответствует меньшее значение j„.

Если условие (13.55) не выполняется, то полная защита резервуара от коррозии с помощью протекторов не может бьггь осуществлена. Ориентировочное число протекторов определяется по формуле

N„ =

(13.56)

Окончательное чиcJю протекторов, необходимых для защиты резервуара

N (13.57)

Коэффициент экранирования т).,,, в этой формуле определяется так же, как и в формуле (13.44). Для вертикально установленных протекторов марки ПМ 10У, размещенных на расстоянии 5 м от стенки резервуара, величины коэффициентов ti могут быть взяты из табл. 13.12.

Таблица 13.12

Зависимость коэффициента экранирования вертикальных упакованных протекторов Т1з„ от их числа

Тип резервуара

Величина ri,, при числе протекторов, шт

РВС-5000

0,82

0,70

0,64

0,57

0,50

РВС-10000

0,87

0,73

0,71

0,65

0,59

РВС-20000

0,90

0,83

0,76

0,70

0,65

Срок службы протекторов определяется по формуле (13.47), в которую вместо 1„ подставляют величину силы тока протектора

(13.58)

Расчет защиты днища резервуара типа РВС групповыми протекторными установками

В данном случае определение числа протекторов, необходимых для защиты, производится методом последовательных приближений. Сначала находят ориентировочное количество протекторов во всех группах с учетом эффекта экранирования по формуле

N„0=1,4

(13.59)

Расчетную величину N„„ округляют до ближайшего целого числа N„0. Затем, задав ориентировочное количество протекторов в одной группе N,, находят число групповых протекторных установок по зависимости

п =-

(13.60)

Пользуясь формулой (13.44) и понимая под N„ величину Nj, вычисляют сопротивление растеканию тока с групповой протекторной установки R„r. Тогда сила тока фупповой протекторной установки составит

Е -Е„

R„.+R

(13.61)

Уточненное количество протекторов в группе определяется по формуле

(13.62)

Если уточненное количество протекторов в группе отличается от первоначально принятого более на 15%, то весь расчет необходимо повторить, задав N, = N.
