2) обоснование выбора основного направления и вариантов трассы трубопровода;

3) климат районов проложения трассы трубопровода;

4) характеристика топогеодезических работ;

5) инженерно-геологические и гидрогеологические условия трассы трубопровода, площадок и трасс коммуникаций;

6) строительные материалы.

в.О 6,0 4.0 2.0 0,0

4 \---\5 F=1f

i §

cajS

Рво. i.9. Геологические разоезы площадки наземного вооружении (а) и схема их расположении в масштабе 1 : 1000 (б). 1 - почвенный слой; 2 - гравий и галька; 3 - валуны; 4 - пылеватые пески; 5 - супеси; в - глины; 7 - уровень грунтовых вод и аата замера; S - номер лабораторного анализа груита.

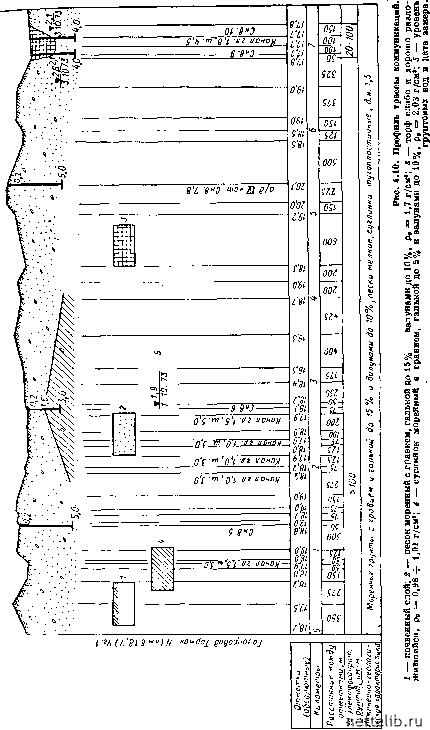

7) гидро.логические характеристики пересекаемых водных преград, источников водоснабжения и водоприемников условно чистых вод.

Отчет по изысканиям комиояуется, как правило, в отдельные тома по объектам: лияе1"гаая часть трубопровода; многониточные переходы через водпые преграды; КС (НПС) с ком.мупикациями; вдольтрассовые сооружения (РРС, АОП, ВПП и др.).

Для стадии рабочих чертежей. Планы и профили 10-километровых участков трассы трубопровода .масштабов: горизонтальный 1 : 10 ООО, вертикальный 1 : 1000, геологический 1 : 200 (рис. 4.11).

Планы и профили однониточных переходов через водные преграды шири-нопзоркала воды в межень 20-75 м* в масштабе 1 : 1000.

* Планы и профили многониточпых переходов повторяются па стадии рабочих чертежей только в случав необходимости уточнения каких-либо даипых. Планы и профили малых водотоков (ширина зеркала воды в межень менее 5 и) отдельно не приводятся. На водные переходы шириной в межень 5-20 м даются выноски.

Пашня к.

I г.рШ,68 гМШ г В 485,5

aS Сз" СГ csTcvT счГ SS-" ©"oTr-Jr o?/" irrr-Oai-" 2? ?f S

1-5 «1

510 1 2 5 4 5 6 У в 9 520 1 2 Z 4 5

270 J40 797 845 932 1020 466 189 195 247 201 197 197 169 189 189

Суглинки тугопластичные, д.н 1,5, супеси, д.н. 1,5, mopqi,d.H 0,3

I Лерёкод I

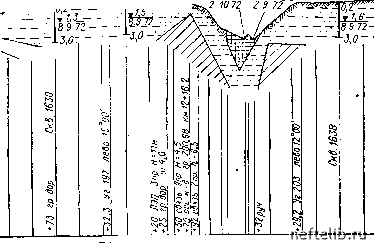

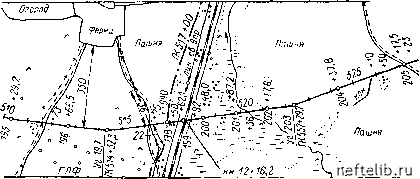

рво. i.ll. Плав в профиль участка траосы трубопровода, подготавливаемого для разра-

ботки рабочих чертежей.

Планы на все площадки, указанные в разделе технического проекта, в пределах генеральных планов даются на этой стадии в масштабах 1 : 500,

Планы и профили трасс коммуникаций в масштабе 1 : 2000-1 : 1000 могут быть заимствованы из материалов изысканий к техническому проекту, если их трассы пе претерпели изменений в результате уточнения посадки площадок и других причин или выполнены в этих же масштабах заново.

Материалы к сдаче трасс и площадок заказчику. В соответствии с «Временной инструкцией о порядке закрепления и сдачи заказчикам трасс магистральных трубопроводов, площадок промышленного и жилищного строительства и внеплощадочных коммуникаций» {РТМ-1151, 1969 г., п. 9) в состав «Материалов к сдаче...» входят:

:---яо,

° .1.

Интинскии лесхоз ,„ .„в„ ,..,..-.*„.,..,

- о о 5 -.,1 .1,. „

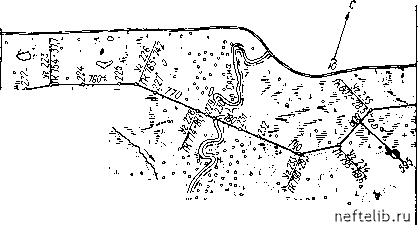

Р«о. 4.12. Сема завреплеоии траооы трубопровода (комиуникациа, площадок) для сдачи

ваказчику.

ТАБЛИЦА

Форма ведомости сооружений, расположенных в пп,

лах Охранных зон проектирземых объектов, и

ПРОДОЛЖЕНИЕ ТАБЛ.

Характеристика строения

Кубатура, м«

Площадь, м»

Материал

кровли

Ценные насаждения

Наименование

Площадь, га

Владелец, его

адрес и номер телефона

Прим чанЕ

л о®""" закрепления трассы (площадки) в масштабах 1 : 10 00 1 : 25 ООО (в пустынных районах 1 : 50 000-1 : 100 ООО) шириной 1-2 с нанесением основных контуров, границ зе.млепользовапий, точек закрег ПИЯ трассы трубопровода, трасс инженерных коммуникаций и площа (рис. 4.12);

ТАБЛИЦА (

Форма ведомости согласований со всеми заинтересованш организациями или конви документов согласова!

п. п.

Наименование

Согласованного участка трассы

(переход через реку, шоссейную

или железную дорогу, пересечение

коммуникаций, участков леоорас-тительности, снос строений и т. д.)

Местонахождение участка по трассе

list

S га Н щ

в tH CQ

« о н 2

ьЗ со « нн со ее

б) ведомости закрепительных знаков и реперов с указанием пикетажа, углов поворота, длин линий, отметок реперов и азимутов линий (магнитных или истинных), ведо.мостей пересекаемых сельхозугодий и коммуникаций, сооружений, расположенных в охранной зоне, и расчистки цепных насаждений, а также ведомости согласований со всеми заинтересованными организациями (табл. 4.12-4.16).

В результате полевой приемки знаков закрепления объектов, законченных изысканиями, составляются двусторонние акты. В случае неявки представителя заказчика для приемки объекта сдачи в течение 5-дневного срока изыскательская организация составляет односторонний акт о неявке заказчика и в дальнейшем не несет ответственности за сохранность установленных знаков.

§ 4.6. Инженерно-геологические и гидрогеологические изыскания

Наиболее экономичное и технически целесообразное размещение различных сооружений, входящих в комплекс магистральных трубопроводов, во многом определяется точностью оценки инженерно-геологической обстановки, установлением неблагоприятных природных факторов для проектирования и осуществления необходимых профилактических мероприятий, обеспечивающих устойчивость, долговечность и надежность работы конкретных объектов.

Под инжеперпо-геологической обстановкой подразумевается комплекс природных процессов и явлений в их взаимном сочетании и взаимодействии, которые прямо или косвенно могут влиять на условия строительства и эксплуатацию сооружений. Это - рельеф и геоморфология района и участка; условия залегания, строение и состав толщ грунтов; глубина залегания и мощность водоносных горизонтов, физические свойства и химический состав подземных вод; степень трепщповатости, структурные и текстурные особенности и физико-Механические свойства грунтов, физико-геологические процессы и явления (эрозия, абразия, карст, оползни, просадки), развитие которых тесно связано с климатом и прочими природными факторами.

Изучение всех этих процессов требует постановки комплексных инженерно-геологических и гидрогеологических изысканий. Методика, объем и детальность их онредоляются стадией проектирования, ответственностью сооружения, сложностью инженерно-геологических условий.

На стадии составления ТЭО строительства трубопровода производится сбор материалов по справочникам, фондовым документам, изучение аэрофото-маториалов; в наиболее сложных случаях - инжеперпо-геологическое обследование с целью обоснования выбора оптимального направления трассы и сбора данных для прооктпрования сооружении.

На стадии технического проекта инженерно-геологические изыскания включают в себя: инженерно-геологическую маршрутную съемку в полосе трассы трубопровода; разведочные работы по трассе и па переходах рек, оврагов, болот, искусственных сооружений, па площадках КС, НПС, ГРС, по внутри- и впеплощадочным коммуникациям; поиск и разведку месторождений строительных материалов; лабораторные исследования свойств образцов грунтов и проб воды.

На стадии рабочих чертежей ведутся детальные инженерно-геологические изыскания, складывающиеся из инженерно-геологической съемки масштаба 1 : 10 ООО, проходки разведочных выработок но окончательно утвержденной трассе с целью представления сплошного геологического профиля с отбитыми границами всех встречоннрдх литологических разностей грунтов, с учетом рельефа местности и возможного увеличенного заглубления трубы. Производятся дополнительные и контрольные обследования сложных участков и переходов, проходка выработок па площадках сооружений, лабораторные более полные анализы грунтов и подземных вод, сплошное определение коррозионной активности грунтов по трассе,
