Типовые проекты сборных железобетонных заглубленных цилиндрических резервуаров для мазута на 5000 и 10 ООО м разработаны Союзводо-каналпроектом (введены в действие в 1973 г.). Оборудование резервуаров разработано Тенлоэлектропроектом. Резервуары можно применять на всей территории СССР с нормативной снеговой нагрузкой до 150 кгс/м*, за исключением районов многолетней мерзлоты и paiionOB с сейсмичностью более 7 баллов. Стеновая панель - плоская с внутренней стороны и криволинейная снаружи; плиты покрытия - ребристые сборпые; колонны - прямоугольного сечения. Основные данные по резервуарам приведены в табл. 6.30.

Типовые проекты железобетонных цилиндрических заглубленных резервуаров для нефти из сборных унифицированных конструкций заводского изготовления на 5000 и 10 ООО мЗ разработаны Союзводоканалпроектом (введены в действие в 1964 г.). Оборудование резервуаров разработано Гицро-трубопроводом. Резервуары можно строить на всей территории СССР, за исключением районов многолетней мерзлоты и районов с сейсмичностью выше 6 баллов. Стены и покрытие запроектированы из сборных железо-бетоннглх элементов, днище - из мополитного железобето71а. Основт1тле данные но резервуарам нриведены в табл. 6.30.

Резервуары для хранения пефти и нефтепродуктов оснащают компле1!Сбм соответствующего оборудования по типовым проектам. В зависимости от назначения резервуара и условий эксплуатации применение полного комплекта оборудования, предусмотренного типовым проектом, подлежит уточнению при нривязке проекта.

§ 6.9. Подогрев нефти и нефтепродуктов

Для придания нефти и нефтепродуктам подвижности (снижения вязкости) применяют подогрев. Наиболее распространенный теплоноситель - водяной пар, обладающий высоким теплосодержанием и больти.м коэффициентом теплопередачи. В зависимости от технологических операций разогревают или все хранимое количество нефти и нефтепродуктов одновременно (при отпуске большими партиями), или часть его (при отпуске малыми партиями).

Подогреватели. В резервуарах нримепяют сокциопяые подогреватели из углеродистой стали, которые укладывают на опорах как можно ближе к днищу. Подогреватели комплектуют из узлов: подогревательных элементов типов ПЭ-1-ПЭ-6 (табл. 6.31); коллекторов для монтажа подогревательных элементов типа К-1-К-4; стоек для крепления подогревательны.х элементов труб, подводящих нар и отводящих конденсат. Подогревательные элементы при помощи муфт соединяют с соединительным коллектором, в результате чего образуются отдельные секции, из которых комплектуют подогреватель.

ТАЬЗЛПЦЛ

Размеры подогревательных элементов

Примечание. Размер труб 60 х ,3,75 им; в каждом влементе по четыре трубы.

Все подогревательные элементы и трубопроводы монтируют с уклоном Tnnv пана и конденсата. Распределение пара по секциям и сбор конденсата Гх>ггтР.гивают установкой паронускного и копдепсатного коллекторов с за-ifbiMH вентилями для регулирования и отк.тючения секций. Удельные нопмы поверхности нагрева подогревателе!! в зависимости от вязкости хранимых нефтепродуктов приведены в табл. 6.32 (для подземных резервуаров понмы уменьшаются на 15% против указанных). Из подогревательных элементов могут быть смонтированы и местные подогреватели, которые размещают в зоне раздаточных устройств. Площадь поверхности нагрева сек-ниоппых подогревателей для резервуаров от 100 до 5000 м приведена

- ТАБЛИЦА 6.32

Удельные нормы поверхности подогревателей, м2/м.

наземного металлического резервуара

Лместинооть резервуара, м"

Кинематическая вязкость, см/сек

100 200 300 400 700

1 ООО

2 000

3 000 5 ООО

10 ООО

0,14

0,12

0,10

0,08

0,06

0,05

0,030

0,028

0,025

0,025

0,16

0,14

0,12

0,09

0,08

0,07

0,036

0,034

0,030

0,030

0,18

0,16

0,14

0,12

0,10

0,08

0,046

0,040

0,036

0,034

Теплообменники. Наиболее совершенными подогревателями нефти и нефтепродуктов в резервуарах являются теплообменники. Основные параметры и размеры кожухотрубчатых теплообменников с плавающей головкой и с и-образпыми трубами приведены соответственно в ГОСТ 14246-69 * и ГОСТ 14245-69 *.

Расчет подогревателей. Площадь поверхности пагрева подогревателей, м*.

Kn[iti + h)/2-tcp]

(6.17)

где д - расчетная теплопроизводительность, ккал/ч; q> - коэффициент, учитывающий переохлаждение конденсата до 100" С (табл. 6.34); К„ - коэффициент теплопередачи от пара к нефти или нефтепродукту, ккал/(м*-ч-С); <1 - начальная температура пара, °С; t2 - конечная температура пара, °С; fcp - средняя расчетная температура нефти и нефтепродукта, "СГ.

Средняя расчетная температура пефти или нефтепродукта для всех случаев подогрева и охлаждения, °С:

"ри (/„ - i„)/(iK - и)г

fcp = 0,5(/„-W;

при (i„ - 1(,)/(г i,) > 2

«ср = fo -Н Сн - к)/2,3 Ig Tzrlj-

(6.18)

(6.19)

Где 1н и - соответственно начальная и конечная температура нефти или нефтепродукта, С; <о - температура окружающей среды, С.

ТАБЛИЦА 6.3

Основные данные по подогревателям для стальных вертикальных цилиндрических резервуаров

Примечание, в числителе приведены данные для высоковвзких вефтепродун • IOB, в знаменателе - средней вязкости.

ТАБЛИЦА 6.34

Значения коэффициента ф в зависимости от температуры

Примечания. 1. При расчете подогревателей без переохлаждения конденсата следует принимать ф =11. 2. Для обеспечения переохлаждения конденсата до температуры не свыше 100» С следует принимать значение Ф при температуре нефти и нефтепродукта в конце подогрева.

Расчетная тенлонроизводительность, ккал/ч,

9=gn + 9noTt

(6.20)

где </п - полезная тенлонроизводительность, ккал/ч; </пот - потери тепла при подогреве, ккал/ч.

Г оссг "1 1

qn=G c(«K-f„)+Too Т (-2

где G - количество нефти или нефтепродукта, подлежащих подогреву, кг; с - теплоемкость нефти или нефтепродукта, ккал/(кГС); определяется но графику на рис. 6.23 при средней за период подогрева температуре; т - время подогрева, ч; а - количество парафина в нефти или нефтепродукте, %; с - скрытая теплота плавления парафина, ккал/кг;

G=Fp, (6.22)

где V - объем, мЗ; р - плотность, кг/м (рис. 6.24), нефти или нефтепродукта при температуре залива их в резервуар.

?пот = 2 (*ср+«о),

(6.23)

где 2kF - сумма произведений площадей ограяадагощих поверхностей резервуара на соответствующие коэффициенты теплопередачи от нефти или нефтепродукта.

2 kF kcrFcT + Ьк/к + дд.

(6.24)

где кс1 - коэффициент теплопередачи через боковую стенку резервуара, ккал/(м2.ч.«>С); /ст - поверхность боковой стенки резервуара, м, соответствующая уровню нефти или нефтепродукта (поверхность выше уровня кидкости по коэффициенту теплопередачи следует относить к крыше); Ак - коэффициент теплопередачи через крышу резервуара, ккал/(м2 .ч • С); F - поверхность крыши резервуара и части боковой стенки выше ншдкости в резервуаре, м; Ад - коэффициент теплопередачи через днище резервуара, ккал/(ма.ч.ос); Fn - поверхность днища резервуара, соприкасающаяся с грунтом, м2.

Заказ 156

Средняя температура окружающей среды, "С: для наземных вертикальных резервуаров

1+AHID

(6.25)

где irp - температура грунта, "С; h - температура воздуха, °С; Я - высота взлива пефти или нефтепродукта, м; Z) - диаметр резервуара, м;

с, пкал1(кг-°С)

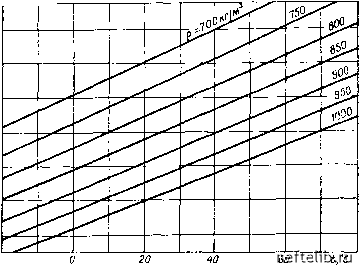

Ряс. в.аз. Графии аавиоамости теплоемкости с нефти и нефтепродуитов oi температуры ( я плотвоств р (прн 30° С).

для наземных горизонтальных резервуаров

h = tu\

для подземных резервуаров

«0=*гр-

Для вертикальных наземных цилиндрических резервуаров

fccT =

l/Ki-f 2(s,-A,-)-f 1/(а2-1-(Хз)

(6.26) (6.27)

(6.28)

где tti - коэффициент теплоотдачи от нефти или нефтепродукта к стенке резервуара (табл. 6..35); si - толщина стенки резервуара, изоляции и т. д.; Л( - соответствующие коэффициенты теплопроводности стенки резервуара, изолятщи и т. д.; «а - коэффициент теплоотдачи конвекцией от стенки резервуара в окружающую среду, ккал/(м2-ч-С); ocg - коэффициент теплоотдачи от стенки радиацией. При к; 5 м/сек

«25,3+3,6», (6.29)

при и; > 5 м/сек

(X2 = 6,2w0,78, (6.30)

где w - скорость ветра. 338

74-0

80 t, С

Рис. 0.24. График зависимоств плотности р нефти и нефтепродуктов от температуры (.
