расходимости. Для интервала с резко пересеченным рельефом контоппй Рэлея проверяется по формуле > v

Ah » 0,ЗЯо «,

(11.17)

где ДА - размер неровностей рельефа интервала, измеренный в районе возможного отражения волпы, м; п - номер интерференционного минпмуиа (1, 2, 3 . . .).

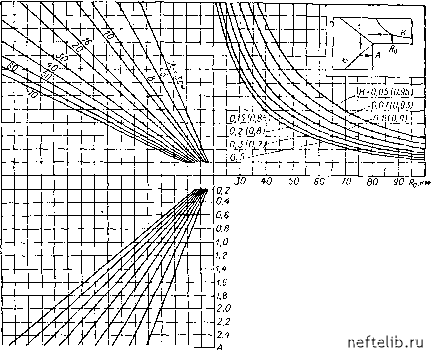

Рис. И.8. Номогразша для определения параметра л

12 а 10 9 8 7 S 5 4 <з[ю"м

Для интервалов со сравнительно ровным рельефом коэффициент расходимости

Dn=-;-- 11.18)

1-г 13,1

АаК (i-K)

где Р(0) =. Hnp/ff0.

Вспомогательный коэффициент Y определяется ijo графикам (рис. 11.10).

Y = f[A; P(gcp)].

Процент времени, в течение которого мно5китель ослабления интервала меньше Vin за счет иптерферепцип прямой и отражепвоГ!: от земной поргр.х-ностп волн, вычисляется по формуле

(11.19) 473

«О

«о

В случае выполнения критерия Рэдея при (1 - Z)„) > Vj вспомогательный коэффициент Y ие определяется, а процент времени Тп (Vmin) принимается равным нулю.

Процент времени, в течение которого множитель ослабления меньше Vmi„ за счет интерференции прямой и отраженной от тропосферы волн, рассчитывается но формуле

Но Дбп

100,

(11.20)

где Двтах - скачок диэлектрической проницаемости воздуха, характеризующий неоднородность тропосферы.

Для средней полосы европейской части СССР Аеиах .4,5-10" 6 для приморских районов 20-10". Этот параметр принимается ориентировочна и для других районов, климатические характеристики которых аналогичны. Если в формуле (11.20) Хср/(/?о Дещах) > 1. то процент времени Гр (Vin) равен пулю.

На иптервале РРЛ-свнзи рассчитывают полный процент времени, в течение которого шумы превышают норму и множитель ослабления меньше Vmln"

т (Fmln) =Го (Fmin) + Тп (Vmin) + Тр (Fmin). Суммарный процент времени на всей трассе РРЛ-связи

(11.21)

(11.22).

S=Ti(Vm;n),

тце i - номер интервала.

Максимальный процент времени, в течение которого мощность шумов рассчитываемой трассы РРЛ-связи может превышать допустимую (в соответствии с рекомендациями МККР),

тах = 0,1/2500,

(11.23)

где L - длина трассы РРЛ-связи.

После того как суммарный процент времени на проектируемой трассе рассчитан, определяют устойчивость работы РРЛ-связи. Работа РРЛ-связи считается устойчивой при 5" Sax а при S > ах - неустойчивой. В последнем случае на интервалах, имеющих больший процент времени по сравпению с друхими интервалами, необходимо произвести одно или несколько ниженеречислеппых изменений, с помощью которых будет обеспечена устойчивость работы РРЛ-свнзи:

а) повысить коэффициепт усиления антенн;

б) увеличить высоты полвеса антенн;

в) перенести плОщадки РРС;

г) умеиьпшть протяженность интервалов.

Если S « imax, это значит, что на некоторых или на всех интервалах высота просвета Н„р между линией прямой видимости и максимальпой точкой препятствия выбрана с большим запасом.

Расчет отношения сигнал/шум. Вначале на каждом интервале рассчитывают полное затухание сигнала, дб,

Яп = Ясв-ЬЯдоп-ЬЯа,ф1-Ь5а,фг-Н/?ф1-Нфа(Са1-ЬСа2). (11.24)

где Всв - затухание в свободном пространстве, дб; /?доп - дополнительное затухание за счет экранирующего действия препятствия, дб; Ва. Да. фг - затухание в антенном фидере передатчика и приемника, дб; Вф,;В

- . . , ф1

затухание в антенном фильтре передатчика и приемника, дб; Ggj усиление антенны передатчика и приемника, дб. Затухание в свободном пространстве

Дав = 20 Ig (4 л До Дер)-

(11.25) 475

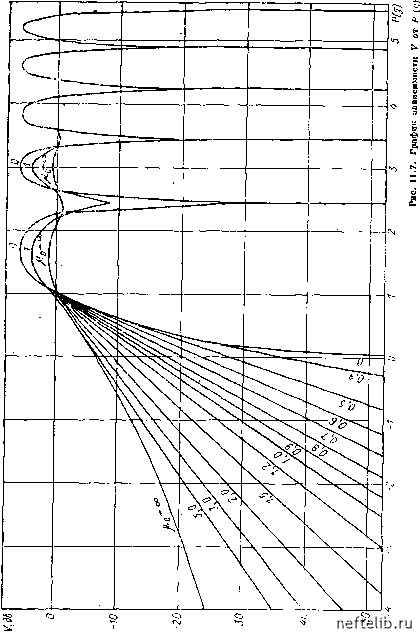

Дополнительное затухание за счет экранирующего препятствия является функцией Р (f.p) и Ро п определиется по графику, показанному на рис. 11.7 где величины Р (gcp) и Р (g,) обозначены через Р (g). Значения Р (gcp) и р рассчитываются по методике, приведенной в разделе «Расчет устойчивости работы РРЛ-связи».

Для расчета затуханий в антенном фидере используют значения к. п. д., вычисленные в разделе «Расчет устойчивости работы РРЛ-связи». Затухание в антенном фпльтре и коаффициепт усиления антенны приведены в технической документации завода-изготовителя РРС.

Отнонгение сигнал/шум, дб, на интервале может быть рассчитано по формуле

спгнал/шумАГс-fin, (11.26)

Где - коэффициент системы, дб.

Мощность тепловых шумов на интервале, пвт,

ш. т/ = о-10-01 спгнал/шум,

(11.27)

где Р» - нулевой уровень шума, равный 10 пвт.

Определив мощность тепловых шумов на интервале, по можпо рассчитать сушгарную мощность тепловых шумов, пвт, между оконечными радиорелейными станциями по формуле

Pm.T=Pm.Th (11.28)

где - число интервалов.

По полученному результату суммарных тепловых шумов на конце РРЛ-связи с учетом шумов в приемниках, передатчиках и модемах узловых и промежуточных РРС вычисляем звачение отношения сигнал/шум, дб:

сигнал шум

= 101g(10Wm. т).

(11.29)

Когда отношение сигнал/шум на конце РРЛ определено, необходи.мо проверить, правильно ли выбраны места расположения площадок РРС и высоты подвеса антепп. Для этой цели полученный результат сопоставляется со значением отношения сигнал/шум, приведенным в рекомендациях МККР, согласно которым отношепие сигнал/шум 50 дб.

В рекомендациях МККР значение отношопия сигнал/шум для одно-канальных РРЛ-связи отсутствует, поэтому последнюю рекомендуется нриравнять к коммерческим РРЛ-связи, для которых отношение сигнал/шум на конце линии должно быть не менее 33 дб.

Расчет УКВ-радиосвязи. Для определения расстояний, па которых обеспечивается нормальная работа УКВ-радиосвязи, необходимо рассчитать напряженность поля в точке приема, мкв/м, по формуле

69 KPiGiTiiffiffg

(11.30)

где Pl - мощность передатчика, вт; G-y - коэффициент усиления антенны передатчика; - к. п. д. антенного фидера передатчика; Яр - высоты нодвеса антенн передатчика и приемника, м; Я» - расстояние между передатчиком и приемником, км.

Действующая высота антенны приемника, м,

"•ср

(11.31)

где W - волновое сопротивление антенного фидера приемника, ом; Gg - коэффициент усиления антевны приемника; - ч. д. антенного фидера

приемника; 73,1 - волновое сопротивление иолуволнового вибратора, ом х X мкв.

Напряжепие на входе приемника, мкв,

и-,х = Екц. (11.32)

Опо имеет медианное значение в течение 50% времени работы УКВ-ра-диосвяаи.

При 95% времени работы УКВ-радиосвязи напряжение на входе прием-пика согласно рекомендациям МККР принимается меньше медианного па 13 дб (в 4,47 раза).

Устойчивая работа УКВ-радиосвязи обеспечивается в том случае, когда напряжение на входе приемника больше чувствительности при отношении сигнал/шум 20 дб.

§ 11.4. Узлы связи

Классификация узлов связи. В зависимости от пазначенпя различают следующие узлы связи Министерства газовой промышленности СССР: при центральном диспетчерском пункте (ЦДП), при ПО, ЛПУ, КС, обслуживаемый усилительный пункт (ОУП), дистанционно питаемый пупкт (ДПП).

Здания узлов связи при ПО, ЛПУ и КС состоят из зпэхты, липишо-аппаратпого цеха (ЛАЦ), выпрямительной, аккумуляторной, АТС, кроссовой, регулировочной, измерительной, абонентского телеграфа (для ПО) и аппаратной телеграфа. (Для организации телеграфной связи в аппаратной устанавливают аппаратуру вторичного уплотнения телефонных каналов типа ТТ-48, ТТ-12 и П-31.4М). Кроме технологических в узле связи пеобходимо предусматривать помещения для начальника связи, линейного персонала, мастерской, студии и подсобные.

Узлы связи ЦДП и ПО размещаются, как правило, в зданиях управлений. Их проектирование или реконструкция осуществляются по индивидуальным проектам. Узлы связи при ЛПУ и КС могут располагаться как в слу-жебно- или ремоптно-эксплуатациоппых блоках, так и в отдельно стоящих здапиях.

Обслуяшваемый усилительный пункт, как правило, размещается в отдельно стоящем доме связи. В его помещепиях устанавливаются оборудование промежуточной усилительной станции, дистанционного питания НУП и источники электропитания. Дистанционно питаемый пункт может размещаться как D отдельно стоящем здании, так и в приспосабливаемых или пристраиваемых помещепиях.

В последнее время получают распространение блочно-комплектиые КС, в состав которых входят и узлы связи.

При проектировании всех узлов связи обязательно соблюдение норм технологического проектировапия «Сооружепия гражданских предприятий проводной и почтовой связи (НТП 45.588-76)», строительных, промышленной санитарии, правил противопожарной охраны, техники безопасности, технической эксплуатации и других нормативных материалов.

Основным документом для проектирования любого узла связи является схема оргапизацип связи, составлениая па стадии технического проекта и откорректированная в рабочих чертежах. На основании этой схемы определяются емкость АМТС, состав оборудования линейно-аппаратвого цеха, телеграфной станции и фототелеграфа, а также мощность и состав олектро-питающей установки.

Аппаратура К 12 + 12. Это двухпроводпая двухполосная система, обеспечивающая получение 12 высокочастотных телефонных каналов и одпого дополнительного (высокочастотного) служебного канала в диапазоне 8 124 КГц. Вызов нередается по вынесенному сигнальному каналу па частоте 3825 ГЦ. Максимальпая дальность связи 1500 км. Предусмотрена возможность выделения в НУП и ОУП первого капала 12-капальнои группы для использования его в качестве диспетчерского капала либо для передачи
