: V •••••• -• • • •••• .....

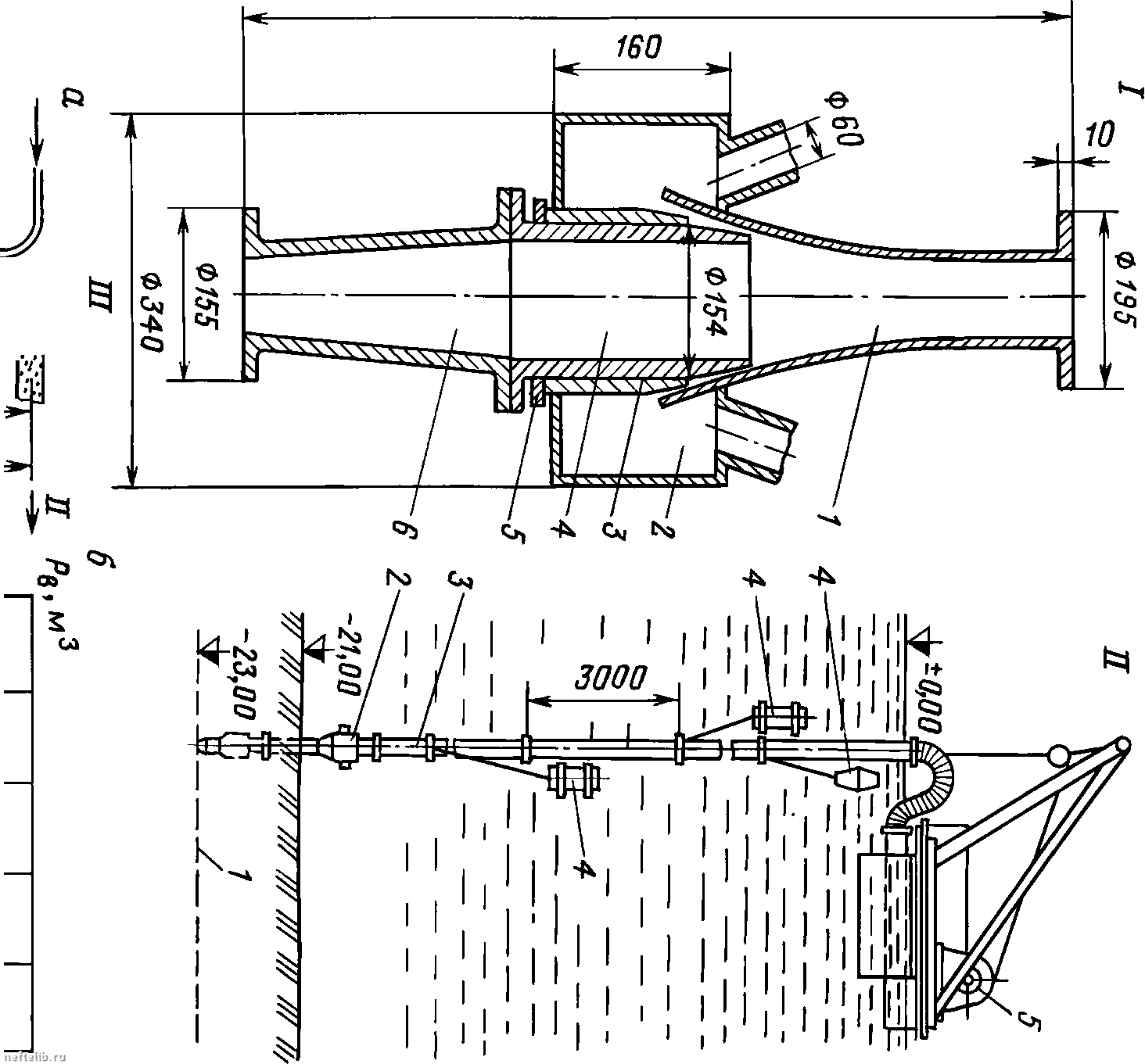

Рис. 4. Средства для разработки грунта под водой:

I - гидроэлеватор с кольцевой насадкой: 1 - камера смешения с диффузором; 2 - кольцевая насадка; 3 - направляющий цилиндр; 4 - камера всасывания; 5 - стопорное кольцо; 6 - конфузор;

II - схема работы эрлифта на большой глубине: 1 - дно траншеи; 2 - смесительная камера; 3 - отводяш,ая труба; 4 - поплавки; 5 - лебедка для подъема эрлифта;

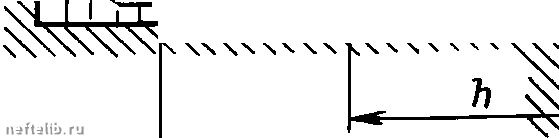

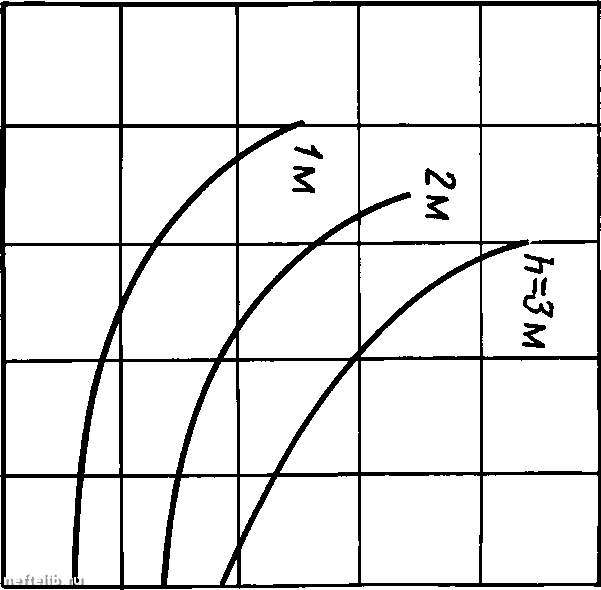

III - принципиальная схема работы эрлифта и график определения ре-

- воздухоподводяш,ий рукав; 2 - пульпа; - рас-

жима его работы (б): 1 ХОД воздуха на 1 м пульпы; IV - гидропневматический эжектор:

устройство;

воздуха в эжектор; в

схема отключения подачи воздуха

схема подачи

Таблица 4

Техническая характеристика эрлифтов

его применения. Благодаря этому достигаются xoponine эксплуатационные показатели работы.

Грунт можно размывать с помопдью гидромонитора. В таких случаях на грунт воздействует затопленная струя или несколько струй, истекаюпдих из насадок с больпюй скоростью. Данный способ размыва наиболее экономичен, так как не затрачивается энергия на подъем грунта в надводное положение и его последуюпдую транспортировку от разрабатываемой выемки.

Для повып1ения производительности, особенно при разработке плотных грунтов, необходимо совмепдать гидроэлеватор с гидромониторным рыхлителем. Регулирование потока воды, подаваемого на размыв или всасывание от одного источника питания, осуществляется водолазом, использующим трехходовой кран.

При потере эжекции водолаз может исключить рыхление грунта с помощью вентиля, запирающего подачу воды на ствол гидромониторного рыхлителя. В тех случаях, когда гидроэлеватор присасывается к грунту и водолазу, трудно отрывать его от дна, необходимо переключить трехходовой кран гидромониторного рыхлителя. Переключение с эжектирова-ния на размыв во избежание гидравлического удара необходимо производить плавно.

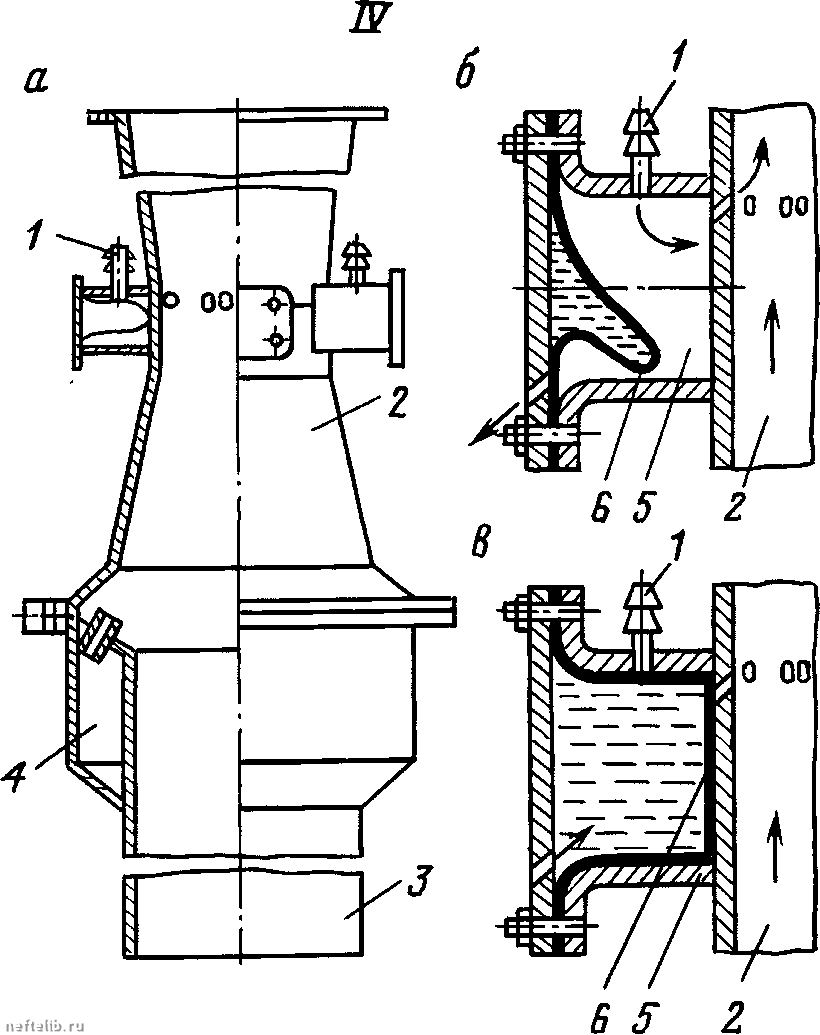

Комбинация гидравлического и пневматического элеватора позволила создать гидропневматический эжектор (рис. 4, IV, а ).

Гидро пневматический эжектор состоит из всасывающего патрубка 3, гидр о элеватор а 4 любой конструкции и диффузора 2, на внеп1ней стороне которого закреплены один или несколько воздуп1ных коллекторов 5. На диффузоре в месте расположения воздуп1ного коллектора имеются отверстия для поступления воздуха из коллектора во внутреннюю полость. На коллекторе закреплены ниппели 1 для подключения к ним воздуп1ных напорных п1лангов.

С внеп1ней стороны воздуп1ного коллектора имеются отверстия для поступления воды из водоема. Внутри коллектора находится гибкий разделитель 6, изготовленный из поли-мерхлоридной пленки.

При работе гидропневматического эжектора на глубине CBbinie б м с подачей сжатого воздуха через ниппели разделитель под давлением воздушного потока, поступающего в коллектор, прижимается к боковой стенке коллектора (рис. 4, IV, 6 ], закрывая водяные отверстия и позволяя воздуху выходить через отверстия во внутреннюю часть диффузора.
