ройств и предупреждать нежелательные прогибы и напряжения в трубопроводе.

Размываюпдие устройства могут состоять из трубчатых П-образных рам и ферм, связанных с плавсредством П1тан-гами. Для уменьп1ения сопротивления скольжению опор по трубопроводу на опорных рамках помепдают ролики.

Объем воды, выбрасываемой из сопел, должен соответствовать объему воды, нагнетаемой насосом.

Наиболее эффективна разработка транп1еи образовавП1ей-ся воронкой из струй.

Гидромониторная установка УПШ-ЗбО изготовлена для разработки глинистых сланцев с помопдью насадок (диаметр 45 мм). Скорость струи на выходе превып1ает 50 м/с. Возможно сочетание размываюпдего и замываюпдего устройств.

Эффективность гидравлических трубозаглубителей повы-П1ается при размыве и эжекции грунтов.

Трубозаглубитель следует устанавливать непосредственно на трубопровод с тем, чтобы по мере заглубления грунт, на-ходяпдийся над трубопроводом, размывался и удалялся за бровку образуюпдейся транп1еи или транспортировался по пульпопроводу к месту провисания трубопровода до образования по ним грунтовой подушки.

После полной очистки заглубляемой части трубопровода из-под нее за один или несколько проходов удаляют расчетный слой грунта.

Механические трубозаглубители позволяют вести подсадку фрезами, расположенными по обеим сторонам трубопровода. Для их работы можно использовать гидро-, пневмо- или электроприводы. Кроме фрезерных можно применять рыхлители плужного типа. Механические трубозаглубители, предназначенные для разработки связных грунтов, могут переме-пдаться под водой с помопдью тросов и лебедок, устанавливаемых на берегу, или иметь самостоятельный гусеничный ход.

Пульпопровод, по которому транспортируется разработанный грунт, перемепдается по трубопроводу на роликах и поддерживается поплавками. На конце замыкаюпдего пульпопровода устанавливают отражатель, направляюпдий грунт к месту разгрузки, предотврапдаюпдий рассеивание грунта в водной среде и, следовательно, снижаюпдий загрязнение водоема.

В гидромеханических трубозаглубителях сочетаются механические (фрезерные, плужные), гидроэжекторные и пневматические методы воздействия на грунт. В результате этого

образуется насыщенная пульпа и улучп1ается ее транспортирующая способность по пульпопроводу.

При растекании затопленной струи существует постоянный обмен между струей и окружающей средой. Кинетическая энергия растекания затопленной струи резко убывает по мере удаления от отверстия.

Для повып1ения транспортирующей способности затопленной струи разработаны способы генерирования пневмоги-дравлических струй, одно из существенных отличий которых - наличие в каждой точке направленных вверх вертикальных составляющих усредненных скоростей. Скорость поступательного движения суспензии по длине струи вследствие сильного торможения струй быстро падает. Их ось круто изгибается вверх, а насыщающий струю воздух стремится к выходу на поверхность и обеспечивает повып1ение транспортирующей способности подводного грунта. Используемые в данном случае грунторазрабатывающие конструкции называют пневмогидравлическими.

Существуют трубозаглубители, работающие по принципу флюидизации и предназначенные для бестранп1ейной подсадки трубопроводов.

За счет вибрации или гидравлических струй и воздуха низкого давления обеспечивается псевдоожижение грунта, в который трубопровод погружается под действием собственной массы. При этом методе эффективность заглубления достигается только в том случае, если погружение ведется на больпюй длине трубопровода.

Анализ показывает, что трубозаглубители для ремонта подводных трубопроводов должны удовлетворять следующим условиям:

1) они должны состоять из отдельных агрегатов, которые можно перевозить на автомобилях типа КамАЗ или Урал, а перегружать автокранами;

2) трубозаглубители должны работать как в прямом, так и в обратном направлении; насадки следует располагать таким образом, чтобы одновременно можно было разрыхлять грунт и удалять его за бровку транп1еи; для разработки грунтов различной структуры необходимо, чтобы насадки были поворотными;

3) масса трубозаглубителя не должна превып1ать 5 т, так как в противном случае трубопроводы диаметром менее 720 мм необходимо снабжать опорными устройствами или поддерживать кранами на мелководных участках, что значительно усложняет проведение работ;

в 8 7 Б

У /У / /У / /

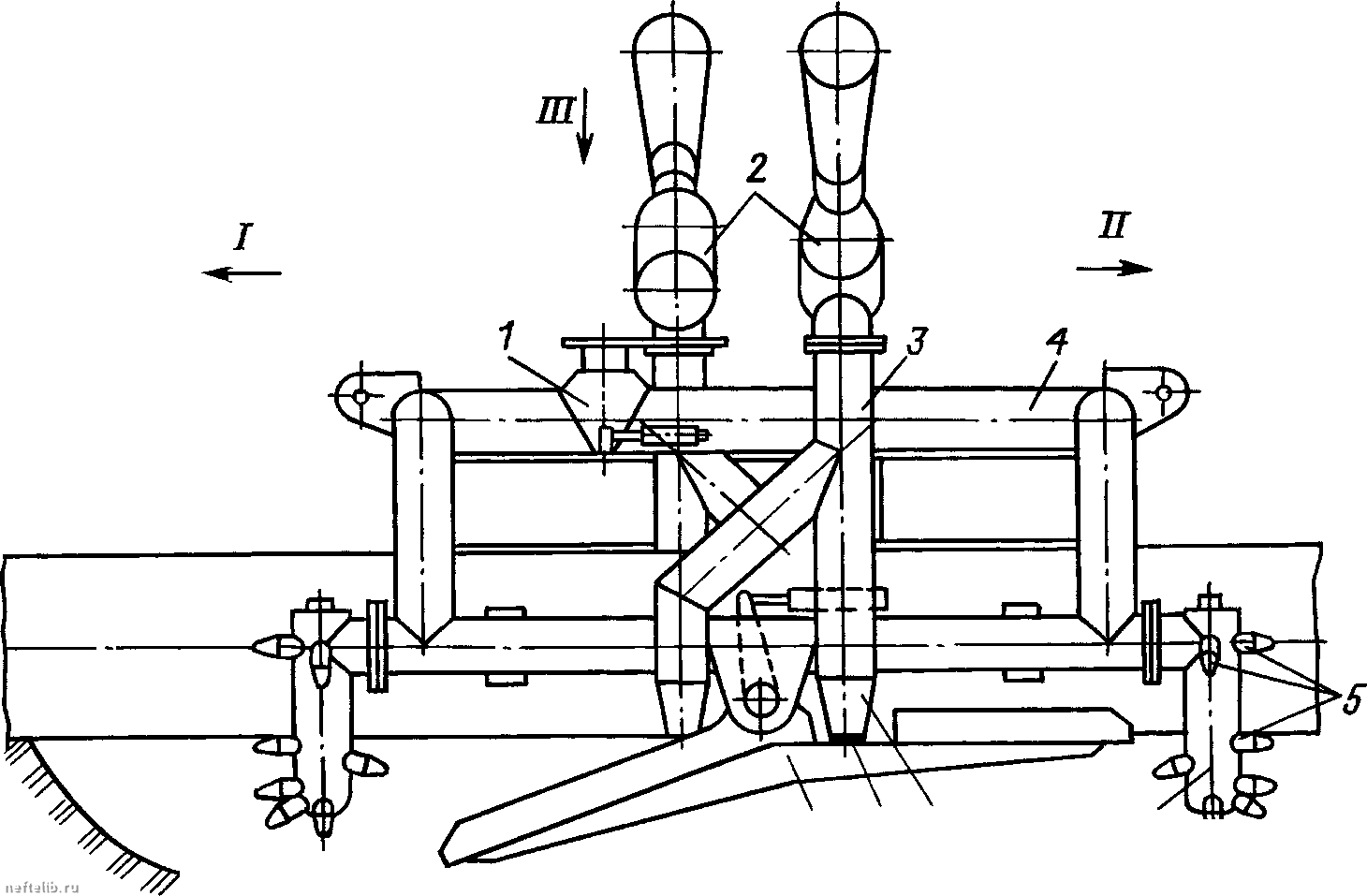

Рис. 10. Схема работы гидравлического трубозаглубителя:

1 - переключатель потока воды; 2 - грунтососы; 3 - всасывающая труба; 4 - корпус; 5 - насадки разрыхлителей; 6 - корпус разрыхлителя; 7 -

эластичный наконечник; 9

всасывающий патрубок; 8 -

II - направление движения соответственно вперед" и назад"; III

режущий нож; I,

- вода

4) для облегчения трубозаглубителя следует использовать понтоны, которые размещают ближе ко дну.

Перечисленным требованиям удовлетворяют трубозаглубители для подсадки нефтепроводов (рис. 10). При их использовании в трубопроводе необходимо снизить давление до атмосферного или снять его полностью, откачать из полости нефть (нефтепродукты) и заполнить ее водой, освободить трубопровод на участке заглубления от грунта.

Грунт, разрабатываемый трубозаглубителями, транспортируется и складируется на берегу или подается на бровку траншеи и уносится течением.

По завершении трубозаглубительных работ трубопровод осматривают водолазы. Помимо этого с помощью эхолотов производят промерные работы. Если трубопровод не лежит на заданных отметках, осуществляют дополнительное заглубление.

Заглубление трубопровода можно выполнять разными способами: поэтапно без разрезки трубопровода, послойно и поэтапно с разрезкой трубопровода на берегу. В первом слу-
