системы и по значениям теплопроводностп компонентов, может сильно отличаться от истинного.

Теплопередача в реальных пластах осуществляется вследствие теплопроводности пород, пластовых жидкостей и газов, а также конвективным переносом тепла. Последний возникает вследствие перемещения жидкостей и газов в пористой среде при пх фильтрации и значительно влияет на процессы теплообмена в пласте. По результатам измерений Ю. А. Балакирева в условиях реальной залежи (Песчаный-море) теплопроводные свойства пород при фпльтрации и при различных значениях р ж Т изменяются в следующих пределах:

Коэффициент теплопроводности А, = 14,92 82,73 ВтДм-град.). Коэффициент температуропроводности а = 0,012-10"*- 0,0555-10-*м 7с.

Энтальпия и энтропия пластовой нефти и газа

Энтальпийные и энтропийные диаграммы применяют в расчетах соотношения энергий при переходе вещества из одного состояния в другое; при определении изменения температуры в процессе расширения газов; при анализе различных явлений и процессов, происходящих во время фильтрации углеводородов в пласте; при их транспорте и переработке.

При изучении термодинамических процессов, происходящих в процессе фильтрации в пористой среде жидкостей п газов, желательно знать термодинамические характеристики в целом для пластовой системы. Однако строгое отображение термодинамического состояния каждого компонента пласта в отдельности является проблемой очень сложной. Поэтому на практике определяют лишь термодинамическое состояние нефти и газа, принимая коллектор за инертную тепловую емкость.

Изменения энтальпии и энтропии газов в зависимости от давления и температуры приведены в справочной литературе в виде графиков и таблиц [211.

На рис. III.27 и III.28 приведены графики энтропии S и энтальпии Н углеводородных газов в функции приведенных давлений р„р и температур Тр.

Энтальпия и энтропия нефти и нефтегазовой смеси в пластовых условиях изучены слабо. Пределы их изменений для некоторых месторождений при различных температурах и давлениях приведены в табл. III.4 (см. цитированную выше книгу Ю. А. Балакирева). Из этой таблицы следует, что с увеличением температуры и давления значения Н и S нефти, газа и нефтегазовых смесей возрастают. При этом более значительно энтальпия и энтропия увеличиваются у газа. Величины Н ж S пластовой нефти (при одинаковых р п Т) больше, чем для дегазированной нефти. Значения Н ш S при всех прочих равных условиях возрастают с увеличением содержания газа в потоке.

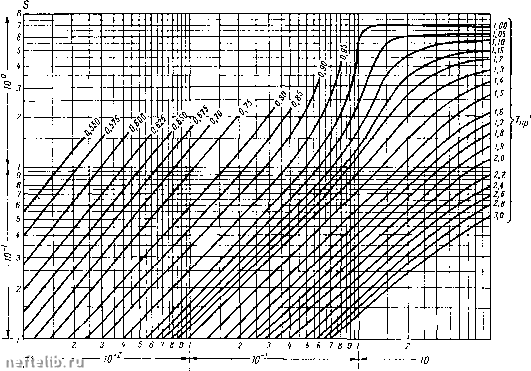

Рис. III.27. Кривые энтропии S в ккал/кг•град, углеводородных газов в функции приведенных давлений Рпр и температур Гпр.

3 Ч 5 е 7 891

-10--

3 * S в 78 910

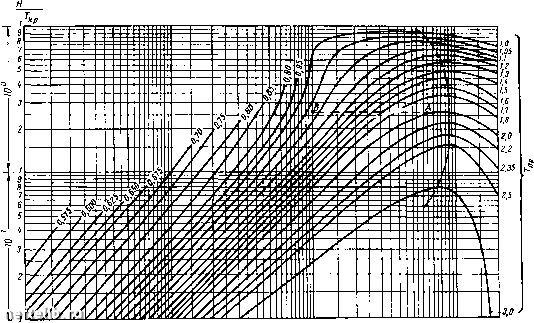

Рпс. III.28. Кривые

энтальпии ---

углеводородных газов в функции приведенных давлений Рпр и температур Гпр-Здесь Я - энтальпия в ккал/кмоль при данных риг; П° - энтальпия при р = = 0,1 МПа и t = = 0° С.
