родами нормального парафинового ряда, приведенной на рис. VIII. 15. Для определения критического состава смеси, составленной из метана и компонентов С + высшие, содержащ,ихся в сжатом газе прн пластовой температуре (т. е. для определения координаты точки К) на рис. VIII.15 iiaiiocHT кривую, соответствующую полученному значению молекулярной массы (для этого используют интерполяцию). Содержание метана в критической смеси определяют по точке

0,1 0.г 0,3 OA 0.5 0,6 0,7 0.8 0.3 1,1 1,2 Мольная доля СН

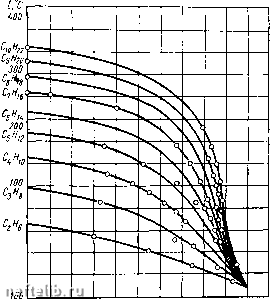

Рис. VIII.15. Зависимость критической температуры от мольного содержания метана в его бинарных смесях с углеводородами нормального парафинового ряда (составлены Г. С. Степановой по данным различных исследователей).

пересечения построенной кривой с изотермой, соответствующей пластовой температуре. Также находится и критический состав смеси, составленный из метана и компонентов С-\- высшие, содержащихся в оторочке (т. е. координаты точки К").

П р и м е р . Нефть вытесняется оторочкой следующего состава (в % мольн.): этана 7, пропана - 46, изобутана - 19, и-бутана - 21 и пента-нов - 7. Оторочка вытесняется сжатым газом следующего состава (в % мольн.): метана - 91, этана - 6, пропана - 3. Определить давление смесимости на контакте оторочки - газ, если пластовая температура равна 40° С.

1 Николаевский В. Н., Бондарев Э. А., Миркин М. Ц., Степанова Г. С, ТерзиВ. П. Движение углеводородных смесей в пористой среде. М., изд-во «Недра», 1968.

Решение. Задаемся значением d = 0,5, и определяем состав системы. Пусть xl, xj,. . ., х„ - мольные доли компонентов, входяп1;их в состав сжатого газа и ii, ij,. . ., xi - мольные доли компонентов, входяп1;их в состав оторочки. Условно принимается, что в промежуточной зоне находятся два сложных компонента и состав их остается постоянным - изменяется в зоне смеси только количественное соотношение компонентов.

В любом составе смеси промежуточной зоны мольные доли компонентов будут равны

xi = xid + it(l-d), (VIII.9)

где d - текущая мольная доля сжатого газа в составе промежуточной зоны, изменяющаяся в пределах от О до 1. По уравнению (У1П.9) определяем состав (графа 6, табл. VIII.2) и для него вычисляем критическую температуру и молекулярную массу компонента этан + -\- высшие.

Расчет критической температуры проводится по следующей схеме.

1. По составу всей смеси находим ее псевдокритическую температуру по формуле (графа 8, табл. VIII.2)

где Tftp j - критические температуры компонентов; xi - мольные доли компонентов в смеси.

2. Условно разделяем смесь на два компонента - метан и остальные (Cj + + высшие). По составу смеси этан высшие подсчитываем молекулярную массу Л/(.выв сложного компонента (графа 10, табл. VII 1.2).

3. Из рис. IV.15 определяем отклонение истинной критической температуры от псевдокритической (А Г) по величине М+высшие мольному содержанию метана в смеси или этана + высшие. По рис. IV.15 находим при мольной доле метана в смеси х, = 0,455 и молекулярной массе второго (тяжелого) компонента Л/= 44,09 (кривая СН - CgHs) ЛГ = 40° С; при Л/= 58,12 (кривая СН4 - Н-С4Н10) АГ = 62° С. Интерполируя между этими значениями для М = 49,5, получим:

лт- -fi? (62-40) • (58.12-49.5) Д7кр- 62--58.12-44,09

Гкр = 297.82 + 48.85 - 273 = 73,67° С.

Критическая температура смеси при d - 0,5 получилась сильно завышенной по отношению к пластовой. Для ее уменьшения следует увеличить долю сжатого газа. Примем d = 0,6. Тогда

ЛГ ftft (66-42) (58.12-49.03)

= --58.12-44.09-= °-

Гкр = 278,9-Ь50.45-273 = 56.35° С.

При d = 0,7

(69-38) (58.12-48.12) 58.12-44,09

7кр = 259.96-1-44,9-273 = 31,9° С.
