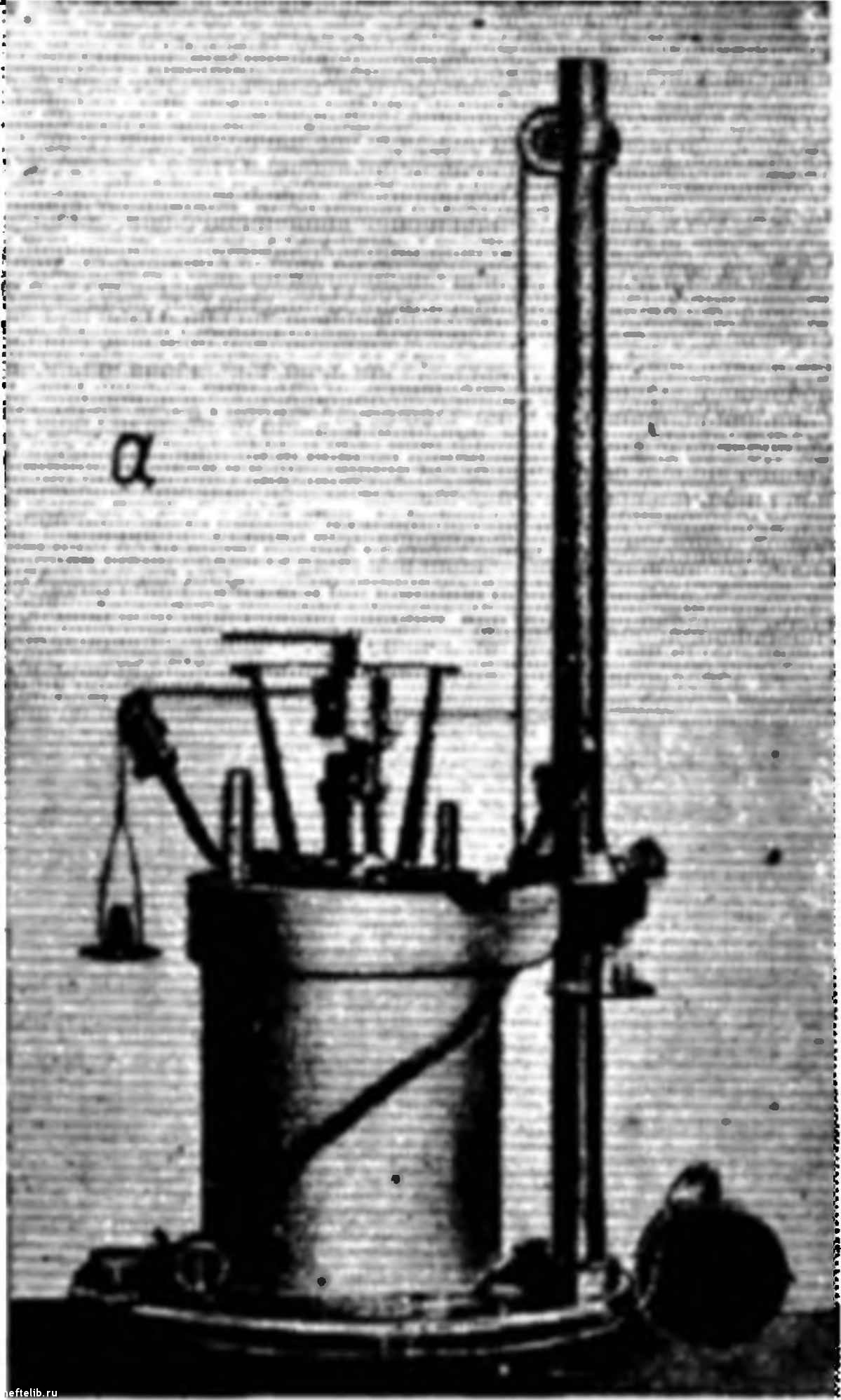

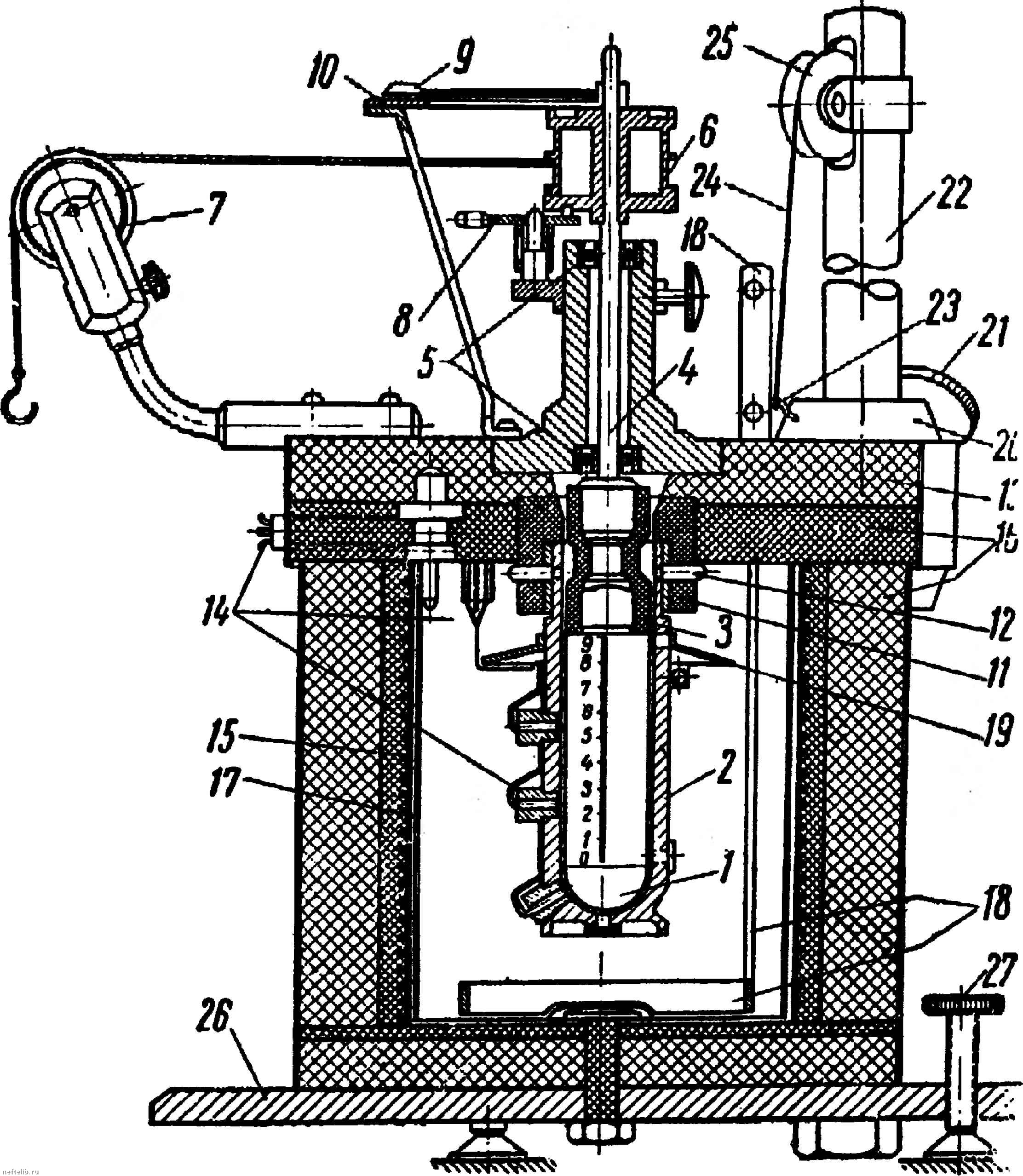

Фиг. 43. Ротационный виско-

зиметр РВ-7.

общий вид; 6 - схема;

/ *- внутренний цилиндр; 2 - внешний цилиндр; 3 - Термоизоля-

ционная муфта; Щейся системы; подшипники; 6 чок; 8 ~ тормоз;

ось вращаю*

- шариковые шкив; 7 - бло-9 - стрелка; Ю

IS -



муфта; 12

разделенный круг; при ора; 74 - термопары; 15 - термостат; 16 - термоизоляция; 77 тирующей жидкости; 18 - мешалка; 19 - отражатель; 20 - муфта; 21

23 - крюк; 24 - трос; 25 - блок; 26 - подставка; 27

штифты; 73 - основная плита сосуд для наливания термоста-стопорный винт; 22 - стойка; установочный винт.

г» Й о

Si S

DO о

о 00

;л я ft)






~ S

ВТ S

S "О

о» я

S »

S S

о я.

ьо я

X CD

о CD

Ю .0. S

о 55


ю Е о S








Вязкость в пуазах вычисляется по следующей формуле:

Т} = К

(П1,б>

где Р - вес груза, вращающий цилиндр вискозиметра, равный сумме весов двух грузов, подвешенных к обеим нитям прибора; Р„ - собственное трение подшипников (оно может быть снижено до 1-2 г); N - число оборотов цилиндра в секунду; К - постоянная прибора, зависящая от его размеров и высоты уровня испытуемой жидкости (глубины погружения внутреннего цилиндра):

к-

где А, В и С прибора; h - линдра.

Bh-\C *

- постоянные для данного глубина погружения ци-

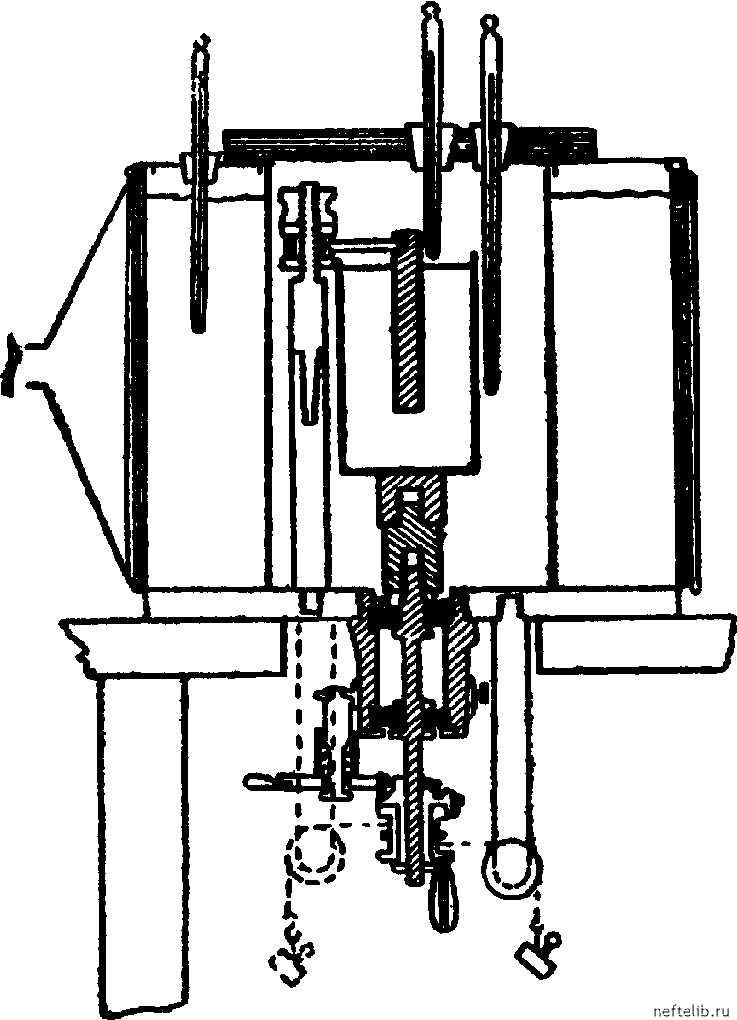

Фиг. 44, Схема ротационного вискозиметра М. П. Воларовича с неподвижным внутренним цилиндром*

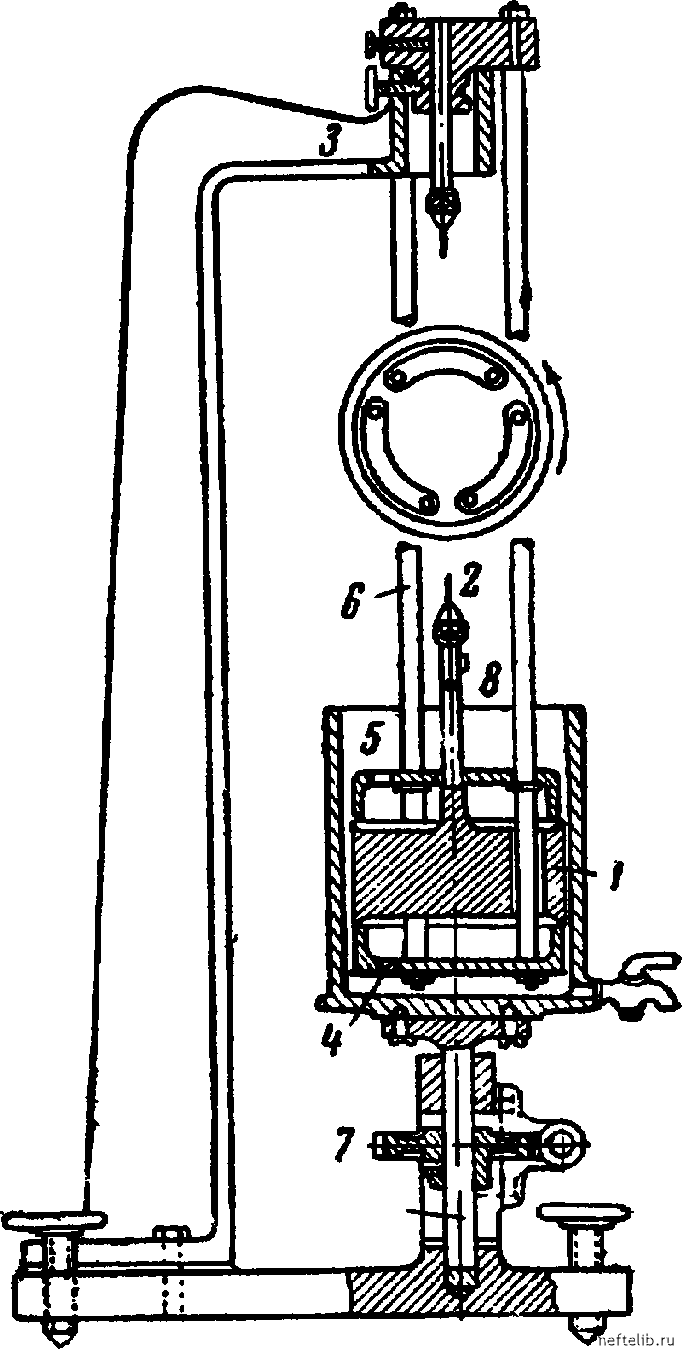

Фиг. 45. Вискозиметр Га четка,

Предельное напряжение сдвига в в дн/см* вычисляется по формуле

d«.Ki(Po-i), (m,7>

начинается с увеличе-- трение подшипниковг

где Pq - минимальный вес груза, при котором нием нагрузки вращение внутреннего цилиндра; Pi-

-константа прибора для предельного напряжения сдвига.

Ротационный вискозиметр М. П. Воларовича с неподвижным внутренним цилиндром [46, 58] применяется для определения вязкости битумов [57] и некоторых других высоковязких нефтепродуктов. Прибор позволяет измерять вязкости до 10» пуаз.

Устройство прибора ясно из фиг. 44.

В лабораториях некоторое применение находит ротационный вискг)зи-метр Штормера, в котором внутренний цилиндр приводится во вращение по-



Вязкость жидкостей, пуазы Диаметр шарика, мм . .

б 1 10

1,2 1,6

стоянным падающим грузом [10]. Прибор калибруется эталонными жидкостями, и по скорости вращения цилиндра в испытуемой жидкости вычисляется ее вязкость.

Этот прибор обладает принципиальными недостатками, которые не позволяют пользоваться им в качестве абсолютного вискозиметра. Движение жидкости во время определения носит турбулентный характер, чему способствуют тормозные перегородки, установленные на дне цилиндра, и кожух для термометра, смонтированный между цилиндрами.

В последнее время вискозиметр был усовершенствован С. С. Воюцким и Р. М. Панич [61]. Они удалили перегородки и кожух для термометра, чта позволило отодвинуть порог турбулентности, а также производили измерение нес постоянным грузом, а с набором грузов, что дало возможность проверить правильность работы модифицированного прибора.

Вискозиметр Гатчека (фиг. 45) применяется для измерения вязкости маловязких жидкости!. Он состоит из внутреннего цилиндра 7, подвешенного на упругой нити 2 к массивному штативу 3. Специальные охранные приспособления 4 н 5 предохраняют от искажающего влияния концов цилиндра. Внешний цилиндр приводится в равномерное вращение посредством шкива 7. Угол поворота внутреннего цилиндра регистрируется по отражению луча света от зеркальца 8. Для вычисления вязкости необходимо знать сопротивление кручению подвеса. Предельный угол поворота цилиндра / регулируется стопорным устройством 6.

Описание других ротационных вискозиметров можно найти в монографиях М. М. Кусакова 110], Л. С. Блоха и А. Ф. Добрянского [62], Барра [UJ и Гатчека [55].

§ 11» Метод падающего шарика. Метод продольно смещакь щегоея цилиндра. Метод сдувания тонкого слоя. Другие методы

вискозиметрии

Измерение вязкости методом падающего шарика основано на законе Стокса, связывающем скорость падения шарика в жидкости с ее вязкостью (§ 6). Условия применимости этого закона изложены выше (стр. 56). Эти же условия по возможности должны соблюдаться и при измерении вязкости.

Метод прост и сводится к измерению времени равномерного падения шарика в вертикальной прозрачной трубке, наполненной испытуемой жидкостью. Во время измерения жидкость и шарик термостатируются, для чего прибор помещается во вторую, более широкую трубку, в которой поддерживается постоянная температура.

Шарики изготовляются из различных материалов, но наиболее подходя-щими являются стальные. Шарикоподшипниковая промышленность изготовляет их с высоким классом точности. Неправильные или негладкие шарики непригодны.

в табл. 8 приведены максимальные диаметры стальных шариков, которые могут применяться для измерения вязкости методом падающего шарика. Они вычислены, исходя из того, что время измерения должно быть не меньше 40 сек., а скорость падения шарика в жидкости равна 1 см/сек.

Таблица 8

Максимальный диаметр стальных шариков, пригодных для измерения

вязкости жидкостей по Стоксу (И)
