способ дороже, чем первый. На рис. 4.1-75, в эксплуатация пласта 1 осуществляется с помощью насоса 3 и жидкость по колонне труб 5 поднимается на поверхность, в то время как газ из этой зоны по колонне труб 6 также поступает на поверхность. Оба пласта могут эксплуатироваться при удовлетворительных коэффициентах наполнения насо-

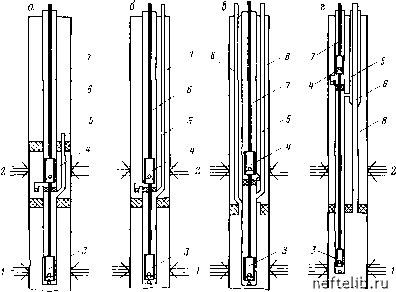

Рис. 4.1-75. Раздельная эксплуатация двух горизонтов штанговыми насосами типа

тандем (Бойд, 1960)

сов даже в том случае, если в продукции содержится газ. Этот способ дороже обоих предшествующих.

На рис. 4.1-75,г показана конструкция - разновидность конструкции, приведенной на рис. 4.1-75, а. В этом случае жидкость и газ из пласта / поднимаются по двум коаксиально расположенным колоннам НКТ. Во всех приведенных конструкциях решается одна из основных проблем - обеспечение по возможности безопасного проведения спуско-подъемных операций. Расходы по замене насоса, капитальному ремонту скважин и по борьбе с отложениями парафина обычно в два раза превышают расходы па производство аналогичных работ в обычных скважинах. Конструктивные особенности оборудования, показанного на рис. 4.1-75,6 отражены на рис. 4.1-76. По этой схеме обычные насосно-компрессорные трубы можно спускать в скважины глубиной менее 1800 м, имеющих эксплуатационную колонну внутренним диаметром не менее 125,7 мм. Насосно-компрессорные трубы / имеют диаметр 60,3 мм; колонна штанг двухступенчатая и составлена из штанг диаметрами 22,2 и 19,05 мм соответственно. НКТ 2 диаметром 25,4 мм могут быть спущены отдельно и закреплены при помощи захвата 3 к узлу перекрестного потока 4, в отверстии которого пакер 5 обеспечивает герметичное



Таблица

Рабочие характеристики штанговых насосов типа тендем

Нижний

максимальная длина хода, м

максимальный момент, МН-м

мощность привода, кВт

глубина установки насоса, м

номинальный размер, дюймы

цилиндр

общий дебит, мЗ/сут

длина, м

внутренний диаметр, мм

1,37

1365

31,7

1,88

1760

31,7

13,9

1,88

1877

31,7

1,ез

2614

31,7

4,88

2620

31,7

4,88

3228

31,7

24,3


1



Рис, 4.1-76. Конструктивные особенности решения оборудования, приведенного на рис. 4,1-75,6 (Бойд, 1960)


Рис. 4.1-77. Раздельная эксплуатация трех пластов штанговыми насосами типа тандем (Бойд, 1960)



4.1-18

для раздельной эксплуатации двух пластов (Бойд, 1960)

нясос

Верхний насос

глубина установки насоса, м

номинальный размер, дюймы

цилиндр

общий дебит, мЗ/сут

расстояние

содержание воды, %

длина, м

внутренний Диаметр, мм

содержание воды, %

между насосами, м

1334

38,1

10,8

1739

38,1

14,0

1309

38,1

15,9

2583

38,1

2590

38,1

3198

38, 1

уплотнение. В скважинах глубпной более 1800 м из-за больших нагрузок необходимо спускать более прочную колонну штанг. Такую колонну обычно комплектуют из штанг диаметрами 25,4; 22,2 и 19,02 мм. Для подвески 25,4-мм штанг требуются 73-мм НКТ. Так как в более глубоких скважинах эксплуатационная колонна имеет большую толщину стенки, 73-мм. НКТ не проходят через них, поэтому необходимо спускать специальные трубы с муфтовыми соединениями меньшего диаметра. В табл. 4.1-18 приведены основные рабочие параметры скважин, оборудованных щтанговыми насосами типа тандем. Оба пласта характеризуются различным притоком жидкости. Число ходов плунжеров насосов типа тандем одинаково, а длина хода их незначительно различается, так как удлинения колонны штанг и насосно-компрессорных труб различны. Единственным параметром, который может влиять на подачу насоса, является диаметр плунжера и то только в относительно узких пределах, зависящих от конструкции забоя и самого насоса. Насос, эксплуатирующий малопродуктивный пласт, часто оказывается недогруженным из-за несоответствия его производительности притоку жидкости на забой скважины. Плунжер при погружении в цилиндр, не заполненный жидкостью, может удариться о жидкость, что вредно сказывается на всю установку (см. раздел 4.1.1, п. f.2). Для предотвращения этого явления иногда рабочие параметры насоса выбирают с учетом притока продукции из малопродуктивного пласта.

Иногда может возникнуть необходимость прекратить добычу из одного пласта и в то же время продолжать эксплуатировать другой. В конструкции, показанной на рис. 4.1-75,6, это достигается для верхнего пласта направлением потока поднимаемой жидкости обратно в затрубное пространство. Осуществление той же проблемы может быть сделано за счет использования специального нагнетательного клапана. На период, пока устье скважины открыто, насос работает обычным способом. Однако как только устье скважины закрывается, нагнета-
