нему. Поясним некоторые детали. Узел / перекрестного потока конструкции а показан увеличенным (узел А). Жидкость, поднимающаяся из нижнего пласта, проходит ниппель 3. Верхний пласт эксплуатируется по затрубному пространству, нижний - по колонне. При подъеме насосно-компрессорных труб клапан-заслонка 4 закрыт. Ниппель 3 можно поднять из скважины с помощью инструмента, спу-

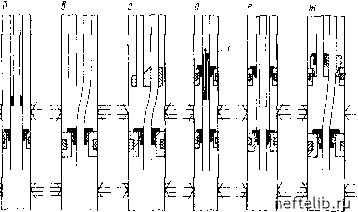

Рис. 2.3-28 Раздельная эксплуатация двух пластов одной скважиной по Тэнеру

(1954 г.)

скаемого на канате. Если проход для жидкости по затрубному пространству закрыт на устье скважины, то жидкость из верхнего пласта будет входить в подъемные трубы через отверстие 2 и подниматься по ним на поверхность. Это позволяет осуществлять откачку нефти из верхнего пласта насосом, а также кислотную обработку и гидравлический разрыв.

Конструкция 2 - вариант конструкции в. Если фонтанная эксплуатация верхнего пласта прекратится, в скважину можно спустить насос. Для увеличения подачи насоса к колонне труб можно присоединить трубный якорь. При необходимости нижний пласт также можно эксплуатировать насосным способом. Узел перекрестного потока / в конструкции г в противоположность конструкции а позволяет эксплуатировать нижний пласт по затрубному пространству, а верхний пласт - по подъемным трубам. Замену узла / можно осуществить инструментами, спускаемыми на канате. Его можно заменить узлом, позволяющим создать ту же конструкцию, как ива. Можно отключить один из пластов, а другой эксплуатировать по обсадной колонне. Это дает существенное преимущество, так как только при относительно большой площади поперечного сечения затрубного пространства можно осуществлять фонтанную добычу одного из мощных продуктивных пластов. Если добываемая жидкость обладает коррозионной активностью или в ней содержится песок, который эродирует обсадную колонну, то эксплуатация по затрубному пространству осуществляться не должна.



Удаление парафина на любом участке обсадной колонны является-проблемой. Очень часто удалить парафин из обсадной колонны можно только после подъема насосно-компрессорных труб. Если раздельное заканчивание необходимо осуществить в скважине малого диаметра, то в нее следует спускать только одну колонну подъемных труб.

Таблица 2.3-3

Сравнение конструкций скважин для раздельной эксплуатации двух пластов

Тип скважины (см. рис. 2.3-28)

Наименование

Первоначальная стоимость

Эксплуатационные расходы

2.1. Спуск и подъем

2.2. Обработка пласта

2.2.1. Кислотная обработка

2.2.2. Гидравлический разрыв пласта

2.3. Забойные исследования скважины

2.4. Депарафииизация труб

-Ь J-

Предохранение обсадной колонны

3.1. Давление столба жидкости

3.2. Ингибитором

Возможности эксплуатации пластов

4.1. Оба пласта фонтанным способом

4.2. Верхний пласт фонтанным, нижним

насосным способом

4.3 Нижний пласт фонтанным, верхний на-

сосным способом

4.4. Оба пласта насосным способом

Коаксиальное расположение двух подъемных колонн требует большой площади поперечного сечения скважины, при двух параллельных рядах подъемных труб площадь сечения должна быть еще больше. Но «при-спосабливаемость» конструкции скважин, показанных на рис. 2.3-28, к различным задачам эксплуатации увеличивается в том же порядке. Стоимость раздельной эксплуатации двух пластов одной скважиной обычно составляет 66-83% стоимости двух скважин для тех же пластов (Прутман, 1955).

В последнем десятилетии конструируется и изготавливается оборудование, позволяющее вести раздельную эксплуатацию многих пластов; имеется оборудование для раздельной добычи из восьми пластов.

Оборудование малого диаметра. Обычно скважины небольшого диаметра обсаживаются 60-мм насосно-компрессорными трубами. Часто такие скважины не имеют подъемных колонн, поэтому они первоначально назывались «скважинами беструбного заканчивании». Возможное оборудование устья для этих скважин показано на рис. 2.3-29 (Бонсалл, 1960). При таком оборудовании надежность эксплуатации обеспечивается при условии, что пластовые жидкости «не причиняют вреда» обсадной колонне. Диаметр скважин накладывает свои



ограничения на ее добывные возможности. На стадии проектирования важно знать предполагаемые дебиты и периоды, в течение которых они будут удерживаться, а также изменение забойного давления в течение всей жизни скважины. В данном случае скважина малого диаметра на 28% оказывается дешевле, чем обычная скважина той же глубины (Бонсалл, 1960). При использовании скважин малого диаметра получают преимущество, когда два пласта эксплуатируются раздельно. На рис. 2.3-30 показана конструкция скважины по Бонсаллу, пробурен-


Рис. 2.3-29. Фонтанная елка для скважины малого диаметра по Бонсаллу (1960 г.)

Рис. 2.3-30. Конструкция скважины малого диаметра для раздельного заканчивания скважины в двух пластах, по Бонсаллу (1960 г.)

Диаметры в мм: d-кондуктора, d- скважины, d тр ~ насосно-компрессорных труб



НОЙ ДО полной глубины диаметром 200 мм с двумя зацементированными 73-мм колоннами насосно-компрессорных труб. Это решение привело к удешевлению скважины на 18% по сравнению с одновременной эксплуатацией двух пластов.

г) Насосно-компрессорные трубы

С точки зрения эксплуатации скважины насосно-компрессорные трубы играют основную роль при ее заканчивании. Насосно-компрессорные трубы должны обеспечить наиболее подходящее поперечное
