Тогда оптимальный диаметр подъемных труб определится по уравнению (2.3-1)

г- Г 1,24-10-3

-0:22Г-У 1 -0.224 =0-Q65 м.

Внутренний диаметр ближайших насосно-компрессорных труб составляет 0,062 м, а номинальный диаметр этих труб 73 мм.

Оптимальный расход газа по уравнению (1.4-27)

1153(1 -0,224) 900-9,81 /?опт = 0.123---- J = 132 мз/м.з

0,062 0,224.0,10-lQ4g Qig.iQs

а удельный расход нагнетаемого газа

7?з = 132 - 15 = 117 мз/мз.

Определение диаметра подъемных труб при максимальном дебите нефти и при данном удельном расходе сжатого газа с неизменяющимися во времени параметрами.

Решим эту задачу, допуская, что давление нагнетаемого газа на забое скважины равно динамическому забойному давлению. Проведем индикаторную кривую скважины в билинейной ортогональной системе координат q-n в зависимости от Рз. д. Используя семейство кривых градиента давления, построим на этом графике кривые пропускной способности подъемных труб в зависимости от давления {q. - Рз. д) для различных диаметров труб. Это делается путем отбора из семейства кривых, действительных для данного диаметра подъемных труб и =const, ту кривую, которая соответствует заданному газовому фактору 7?о. Давление рз. д - это давление, до которого увеличится давление в подъемных трубах от ру. р по длине труб L., берется по этой кривой. Эти значения, полученные таким образом, откладываются против дебита нефти. Данные, относящиеся к одному и тому же диаметру подъемных труб, соединяются сплошной линией. В точках пересечения индикаторной кривой, характеризующей приток в скважину, с кривыми пропускной способности труб индивидуальных диаметров получаем дебит нефти н, при котором из скважины будет добываться нефть при заданных удельном расходе нагнетаемого газа и давлений на устье скважины. Выбирается тот диаметр насосно-компрессорных труб, который обеспечивает наибольший дебит нефти.

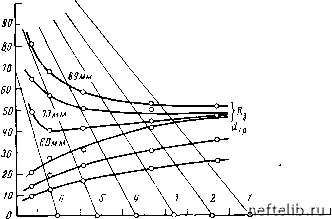

Пример 2.4-2. Определить диаметр стандартных насосно-компрессорных труб, при которых дебит скважины, характеризуемой одной из кривых Джилберта, будет максимальный при ру.р=0,4 МПа и J?3 = 200 м/м. Допустим, что дебит пластового газа незначителен. Имеются насосно-компрессорные трубы диаметрами 60, 73 и 89 мм, число этих труб достаточно, чтобы опустить их до забоя скважины. Индикаторная кривая / данной скважины приведена на рис. 2.4-6а, а кривые пропускной способности труб представлены тремя верхними кривыми, отмеченными соответственно диаметрами труб 60, 73 и 89 мм при /?з=200. Кривые построены по значениям величин, приведенным в графах 1, 2 и 3 табл. 2.4-1, которые, в свою очередь определены по кривым градиента давления Джилберта. Данные для 89-мм насосно-компрессорных труб взяты из другой работы Джилберта (не приведена в этой книге). По данным точек пересечения индикаторной кривой (кривая /) и кривых пропускной способности труб дебит этой 1скважины составит 73 м/сут нефти через трубы диамепром 60 мм, 70 м/сут через 73-мм трубы и 67,5 м/оут через 89-мм трубы, т. е. при заданном удельном расходе нагнетаемого газа /?з=200 mVm подъемные трубы диаметром 60 мм будут обеспечивать максимальный дебит нефти.

3) Определение диаметра подъемных труб для максимального дебита жидкости скважины с неизменяющимися во времени параметрами.

Руд МПа. /00

=200м% ВОим 73мм 8Эми

10 20 30 40 50 ВО 70 ВО .90 W0 Рис. 2.4-6а

Принимаем, что давление нагнетаемого газа у бащмака подъемных труб равно динамическому забойному давлению.

Построим индикаторную кривую скважины в билинейной ортогональной системе координат в зависимости от рз. д. Используя систему кривых градиента давления, построим на той же диаграмме кривые

Таблица 2.4-1

2000

пропускной способности подъемных труб {qn от рз.д), соответствующие минимально возможному динамическому забойному давлению для различных диаметров подъемных труб. Значения эти находятся из серии кривых градиента давления, относящихся к данному диаметру подъемных труб d и различным значениям 9„=const. Это та кривая, которая имеет самый крутой наклон, т. е. та, при которой получают я 3/5 наименьшее давление на лю-

"amifi,M /м глубине скважины ниже

поверхности. Определяем по ней давления, до которых увеличиваются заданные

устьевые давления ру. р по колонне подъемных труб длиной Lt (т. е. текущие забойные давления Рз. д). Отложим их против значений дебита. Точки, относящиеся к данному диаметру подъемных труб, соединим сплошной линией. Точки пересечения индикаторной кривой с кривыми пропускной способности, относящимися к различным диаметрам подъемных труб, позволят нам найти максимальные дебиты при непрерывном газлифте через каждую рассматриваемую подъемную колонну. Кривые градиента давления позволяют определить удельные расходы газа, нагнетаемого в подъемную колонну каждого диаметра, для обеспечения максимального дебита.

Отметим, что такой способ нельзя применить, используя кривые падения давления по длине труб, полученные по уравнениям Поэтмана - Карпентера потому, что в любом наборе кривых, относящихся к данной паре значений d и <7н, наклон кривой постоянно увеличивается с увеличением Rq. Это происходит вследствие некоторых недостатков теории, изложенной в параграфе 1.4.3.

Пример 2.4-3. Для той же скважины, что и в примере 2.4-2, определить, во-первых, какой из диаметров подъемных труб 60, 73 или 89 мм будет обеспечивать максимальный дебит и, во-вторых, определить удельный расход нагнетаемого газа, который обеспечит этот дебит.

Кривые пропускной способности получены из кривых градиента давления (ом. рис. 2.4-6а) в виде трех кривых, размещенных в нижней части рисунка и отмеченных соответственно диаметрами, равными 60, 73 и 89 мм нри ?д. mm. Эти кривые построены с помощью табл. 2.4-1 (графы 1, 2 и 4), данные которой в свою очередь определены ,по кривым градиента давления Джилберта (данные для 89 мм подъемных труб взяты из оригинальной работы Джилберта). В точке пересечения индикаторной кривой с кривыми пропускной способности труб получают максимальную ежесуточную производительность скважины при неярерывном газлифте: 75 м для 60-мм труб, 82,5 мз для 73-мм труб и 89,5 м для 89-мм труб. Сплошные кривые на рис. 2.4-66

-89мм

73мм 60мм

20 W ВО 80 100 т Рис. 2.4-66
