циклов. Заканчивание скважины по такой схеме имеет сходство со схемой, представленной на рис. 2.4-48. Поверхностное оборудование показано на рис. 2.4-49. Если требуется, нагнетаемый газ направляется в затрубное пространство по линии / через открытый клапан 2. Задвижки 5 и 5 закрыты; задвижки 11, 4, 6 и 7, а также игольчатый вентиль штуцера 5 открыты. Открытие и закрытие управляемого клапана 9

шштттт

Рис. 2.4-49. Поверхностное оборудование установки плунжерного лифта, регулируемого контроллером времени циклов

Рис. 2.4-50. Плунжер с эластичным уплотнением конструкции Нэшэнл

контролируется пилотным устройством 10. На практике широко распространены два вида контроля: 1) открытие клапана инициируется часовым механизмом; 2) открытие клапана инициируется подъемом давления в обсадной колонне. Закрытие клапана в обоих случаях контролируется подъемом плунжера на поверхность. Независимо от типа контроля получают одинаковый результат, а именно, снижение частоты циклов путем обеспечения подъема плунжера только тогда эффективно, когда достаточное количество жидкости накопится в подъемных трубах выше плунжера. В лубрикаторе 12 расположен датчик (механический или магнитный), который реагирует на приближаюшийся плунжер. Этот датчик имеет пневматический или гидравлический механизм, который посылает сигнал в пилотное устройство 13, которое, в

свою очередь, дает команду управляемому клапану закрыть выкидную линию. Объем жидкости, поднимаемой за цикл, может изменяться в широких пределах; кроме того, газ не может выходить из скважины при спуске плунжера.

Для обеспечения надежного уплотнения между плунжером и стенками подъемных труб широко используются плунжеры с эластичным

уплотнением. На рис. 2.4-50 показан плунжер конструкции фирмы Нэшэнл. Разъемные кольцевые уплотнения / выталкиваются наружу пружинами 2. Максимальное вытеснение разъемных колец ограничивается ребрами 5. Клапан 4 остается закрытым во время подъема вследствие перепада давления на плунжере; плунжер фиксируется запором 5. Клапан открывается после достижения поверхности и удерживается в открытом положении магнитом 6.

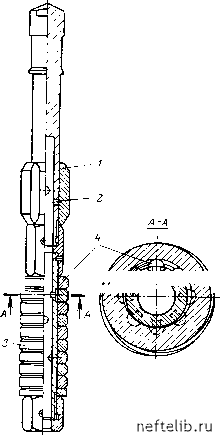

Плунжер Мэрла (рис. 2.4-51) в качестве уплотняющего элемента имеет эластичную манжету /, при трении плунжера о подъемные трубы перемещается манжета и закрывается отверстие 2 в процессе его 1 /:кУ/\ подъема (обеспечивая внутри плун-г/УШ жера давление) и открывается во

время спуска. Уплотняющие кольца 3 могут перемещаться относительно оси плунжера из стороны в сторону независимо один от другого. Во время подъема небольшие поршни 4, возбуждаемые высоким давлением внутри плунжера (вследствие закрытия отверстий 2), толкают уплотняющие кольца эксцентрично по отношению к стенкам подъемных труб. На разрезе А - А видно, как при совместном перемещении колец обеспечивается перекрытие сечения подъемных труб. Плунжерный лифт дает преимущество при добыче парафинистых нефтей и нефтей, способных образовывать стабильные эмульсии. Отложения парафина в подъемных трубах удаляются плунжером; смешивание продукции, приводящее к образованию стабильных эмульсий, ограничивается, потому что газ и жидкость относительно легко разделяются во время их подъема. Плунжерный лифт используется также в газовых скважинах, в продукции которых содержится вода и конден-

Рис. 2.4-51. Плунжер с эластичным уплотнением конструкции Мэрла

сат; последние, осаждаясь на забое скважины, приводят к увеличению забойного давления. При плунжерном лифте, используемом как с контроллером циклов, так и без него, удаляется жидкость с забоя газовой скважины, которая там накапливается. Этим обеспечивается поддержание более низких забойных давлений в скважине.

В некоторых случаях газ добывается по затрубному пространству, в то время как жидкость поднимается на поверхность по подъемным трубам. Плунжеры могут использоваться эффективно при периодическом газлифте, а также и в обычной плунжерной установке. Во многих нефтяных скважинах в Венгрии применяют плунжеры, конструкция которых показана на рис. 2.4-12. Эти плунжеры включают клапаны, управляемые давлением. Применение плунжера снижает потерю нефти при ее подъеме, так что в благоприятных случаях добыча увеличивается, а удельный расход нагнетаемого газа снижается. В периодически эксплуатирующихся скважинах, добывающих парафинистые нефти, плунжер решает также проблему удаления парафина.

б) Проектирование плунжерного лифта

Виссон, Кнокс и Стодард (1958 г.) проанализировали работу 145 скважин и получили зависимости, описывающие работу плунжерных лифтов с самоуплотняющимися плунжерами и с контроллерами цик-

Таблица 2.4-11

лов. В табл. 2.4-11 приведены некоторые типичные данные анализируемых скважин. Ниже даны основные уравнения, полученные авторами по методу корреляции. Для 60-мм подъемных труб

Рк.р.™х-yp.p.min = 3,376.10«<7„+ 187,5L,p--2577„ ,L,p-f 4,648• 10

(2.4-33)

(3,018.10-«L,p+1,043-10-5pyp.,i„4-25,92)+117,6; (2.4-34)

A.p.max -Pk,p.n,.n = 3,545 10.,., -f-77,61 L,p 2 • 1 Q-y ,p „,n -f 6,827 -10*;

(2.4-35) 231
