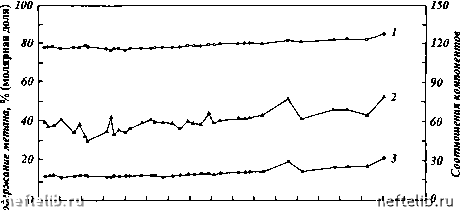

Рис. 5.24. Динамика содержания метана (i), соотношений С/С (2) и C,/Nj 13) в добываемом газе скв. 133


о 5 я

h it о

о в я

Рис.

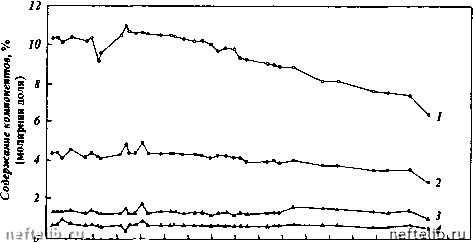

5.25. Динамика содержания промежуточных углеводородов в добываемом газе скв. 133:

этан; 2 - пропан; 3 - н-бутан; 4 - изо-бутан

ского газа задавался в соответствии с реальной промысловой точностью определения содержания компонента в составе отбираемой из пласта смеси. Целью этого было сглаживание естественных колебаний определяемых величин.

Оценка погрешностей применяемых методов на основе моделирования процесса прорыва нагнетаемого газа, а также погрешностей промысловых данных, используемых при расчете отбора ретроградных жидких углеводородов, анализировалась ВНИИГАЗом в 1997 г.



бурения разведочных скважин 8, 10, находящихся соответственно между УКПГ-4-УКПГ-5 и УКПГ-8-УКПГ-9, и подтвержденные впоследствии профилем распределения пластового давления.

Первоочередной ввод в эксплуатацию УКПГ-2 привел к образованию локальной воронки в зоне ее расположения. Ввод в эксплуатацию скважин последующих УКПГ до 1977 г. не изменил картину распределения пластового давления. В залежи сохранялась единая пьезометрическая воронка с минимальным давлением в зоне скважин УКПГ-2.

В последующие годы сформировалась вторая зона минимального пластового давления (районы скважин УКПГ-6, 7) с наиболее интенсивным удельным темпом падения пластового давления. Здесь на каждый 1 млрд. м добытого газа расходуется 0,083 - 0,089 МПа, в то время как на УКПГ-1 затраты пластовой энергии составляют 0,045 - 0,047 МПа.

Данное обстоятельство обусловлено различными темпами разработки, т.е. соотношением отборов и запасов газа. Этот показатель на протяжении всего анализируемого периода имел наибольшие значения именно в районе УКПГ-6, 7. Следствием создавшейся диспропорции в отборах явился более быстрый темп падения пластового давления по центральному участку. С целью выравнивания темпов падения пластового давления на основе анализа фактического геолого-промыслового материала б. ЦКР Мингаз-прома в 1979 г. рекомендовано осуществить перераспределение отборов газа по площади газоносности - сократить отборы из центральной зоны и увеличить их по южной зоне.

Проведенное в последующие годы перераспределение отборов газа между южной, центральной и ныдинской зонами способствовало постепенному выравниванию пластовых давлений по площади газоносности. Профиль распределения пластового давления сохранял свою конфигурацию до 1982 г. В феврале 1982 г. между зонами расположения эксплуатационных скважин УКПГ-8 и УКПГ-9 была пробурена скв. 88. Замеры в феврале 1982 г. показали, что пластовое давление в этом районе составляло 10,6 МПа и было значительно выше, чем в районах эксплуатационных скважин на УКПГ-9 и УКПГ-8. Последующие замеры не изменили картину поля пластовых давлений.

На 01.10.88 давление в районе скв. 88 (8,80 МПа) оставалось выше среднего давления в зоне размещения скважин УКПГ-8 и УКПГ-9, соответственно на 1,95 и 1,34 МПа. В настоящее время с вводом этого участка в разработку пластовое давление здесь снизилось до 6,28 МПа.

Пластовое давление в периферийных участках (за границами эксплуатационного бурения) контролируется 15 наблюдательными скважинами.

Анализ давления по наблюдательным скважинам показывает, что темп его снижения во времени соответствует темпу падения пластового давления в эксплуатационном поле соответствующих УКПГ. Разница давлений между зонами расположения эксплуатационных скважин и давлениями в наблюдательных скважинах на протяжении всего анализируемого периода имеет практически постоянную величину, колеблющуюся от 0,34 МПа по району УКПГ-З до 2,26 МПа по району УКПГ-9, и зависит от расстояния между наблюдательной скважиной и зоной эксплуатационного бурения, т.е. от расположения на профиле соответствующей депрессионной воронки. Например, на УКПГ-2 в СКВ. 52, расположенной на расстоянии 2,5 км, эта разница составляет 1,25 МПа, а по скв. 16, удаленной более чем на 5 км от границы эксплуатационного поля, - 1,99 МПа. Отмеченное свидетельству-



ет о хорошей газодинамической связи центральных и периферийных частей залежи.

Контроль за давлением в водоносной части пласта осуществляется регулярными замерами уровня жидкости в пьезометрических скважинах.

4.1.3

Технологические и технико-экономические показатели разработки

Расчетная модель

В результате эксплуатационного бурения Медвежьего месторождения было установлено, что сеноманские газоносные отложения представлены сложным переслаиванием песчано-алевритоглинистых пород, различных по толщине, замещающихся или выклинивающихся как по разрезу, так и по площади.

Фациальное замещение происходит на различных расстояниях, от десятков метров до нескольких километров. Такое замещение часто наблюдается даже в разрезах кустов скважин. В сводовых и приподнятых частях структуры отмечается некоторое опесчанивание разреза (т.е. преобладание I -III типов пород по классификации Л.Л. Ханина).

Для крыльевых частей характерно сокращение общих мощностей и преобладание слабопроницаемых и непроницаемых пород (IV-V типы пород). Часто мощные глинистые породы встречаются и в зоне размещения эксплуатационных скважин.

Неоднородность строения залежи предопределяет неравномерное внедрение пластовой воды. Одним из основных факторов, сказывающихся на положении начального и текущего контактов, является литологическая характеристика пород, залегающих в зоне газоводяного контакта. Литологи-ческую картину поверхности ГВК дает карта - срез плоскости контакта.

Такая карта для Медвежьего месторождения была построена еще в 1972 г. по данным разведочного бурения. В дальнейшем, по мере разбури-вания месторождения, карта -срез поверхности ГВК уточнялась. Настоящая ее интерпретация выполнена с учетом всего имеющегося материала по скважинам, вскрывшим ГВК.

На карте -срезе контакта определены 4 зоны:

1) с содержанием более 75 % коллекторов I -III типов, преобладанием вертикального подъема плоскости ГВК и активным латеральным продвижением пластовых вод;

2) с содержанием от 50 до 75 % коллекторов I -III типов, со скачкообразным подъемом ГВК в зоне дренирования;

3) с содержанием от 25 до 50 % коллекторов I -III типов, со слабым вертикальным подъемом ГВК в зоне дренирования;

4) с содержанием менее 25 % коллекторов I - III типов, при отсутствии вертикального подъема ГВК и латерального продвижения в периферийной зоне.

В целом на плоскости ГВК развиты все типы пород, слагающих продуктивную толщу.
