качать газ в низкопроницаемые блоки, заместить в них жирный пластовый газ на сухой, а также извлечь путем испарения часть содержащегося там ретроградного конденсата.

Полученные результаты позволяют предложить метод доразработки частично обводненной газоконденсатной залежи путем нагнетания сухого газа для извлечения остаточных запасов пластового газа и ретроградного конденсата из низкопроницаемых блоков (матрицы) продуктивного пласта.

Метод может быть рекомендован на поздней стадии разработки Вуктыльского и других газоконденсатных месторождений, когда произошло или происходит частичное обводнение залежи подошвенными или законтурными водами. Это позволит существенно расширить масштабы воздействия на залежь и обеспечить получение дополнительных объемов добычи углеводородов.

Повышение газоотдачи путем нагнетания азота в обводняющуюся газовую залежь

5.6.1

Общие предпосылки воздействия на залежь

На завершающей стадии отбора запасов газа из газового месторождения наступает этап, когда в залежи остается в основном низконапорный газ (газ с давлением ниже 5 МПа). В случае внедрения в газовую залежь воды при отборе газа происходит, с одной стороны, частичное поддержание и замедление темпа падения давления, однако, с другой стороны, следствием внедрения воды является защемление части газа за фронтом последней. По оценке Н.Г. Степанова, до 75 % остаточных запасов газа в таких крупных месторождениях, как Медвежье, Уренгойское, Ямбургское, будет составлять защемленный газ в обводнившихся зонах пласта.

Для извлечения защемленного газа были предложены и в некоторых случаях применяются методы доразработки газовой залежи, основанные на совместном отборе газа и воды. При реализации этих методов необходимо осуществлять наряду с отбором газа отборы больших объемов попутной воды. Кроме того, необходимо найти приемлемое с экологической точки зрения техническое решение по утилизации попутно с газом добываемой воды, что нередко создает еще большие проблемы. В конечном счете отрицательные экономические показатели технологии доразработки остаточных запасов защемленного газа, как правило, заставляют отказаться от этой технологии.

Таким образом, принимая во внимание значительные объемы защемленного газа на газовых месторождениях, как потенциальные, так и уже сформировавшиеся (Медвежье месторождение и др.), следует декларировать существование важной научно-технологической проблемы извлечения запасов защемленного газа из недр обводняющихся газовых залежей.

Второй, также важной и сложной проблемой завершающей стадии



разработки месторождений природного газа является повышение эффективности отбора из пласта остаточных запасов свободного газа в условиях резко понизившегося пластового давления - проблема отбора низконапорного газа.

Одним из крупнейших отечественных объектов добычи газообразных углеводородов, где проблема отбора низконапорного газа становится весьма актуальной, является месторождение Медвежье.

Именно для условий этого объекта автором с сотрудниками были проведены масштабные экспериментальные исследования. Типичные для пласта-коллектора месторождения проницаемости - от 300 10"до 600 х X 10"* м (300 - 600 мД); встречаются и менее проницаемые разности пород, вплоть до глинистых, практически непроницаемых включений. Поэтому в качестве моделей пласта использовали образцы насыпных пористых сред с проницаемостью от 1310"* до 600 10"* м1

Эксперименты включали два этапа: предварительный - моделирование защемления части запасов газа при внедрении в залежь воды и основной - моделирование разработки обводнившегося пласта с нагнетанием внешнего газообразного агента (азота).

Механизм защемления газа водой в разрабатываемом на упруговодо-напорном режиме пласте определяется закономерностями фазовых проницаемостей флюидов. Как известно, графический вид зависимостей газо- и водопроницаемости от насыщенности порового пространства вмещающей породы водой мало изменяется при переходе от несцементированного песка к другим видам пористых сред. Происходит лишь смещение кривых в направлении более высокой водонасыщенности у более плотных пористых сред (песчаников, хемогенных известняков). Поэтому особенности относительных фазовых газо- и водопроницаемостей и механизм защемления газа водой можно исследовать на примере пористой среды, представленной несцементированным песком (рис. 5.60). В качестве образцов пористой среды использовали насыпные модели.

Рис. 5.60. Сопоставление кривых зависимости фазовых проницаемостей от иасыщеиности жидкостью порового пространства несцементированных песков, песчаников и известншсов (доломитов). Сплошные линии - несцементированные пески; пунктирные - известняки; штрихпунктирные -песчаники


20 40 60 80 100 S, %



Таблица 5.20

Основные характеристики моделей пласта и выполнявшихся на них экспериментов

Номер модели

Проницаемость,

10- м

Пористость, доли ед.

Ро. МПа

Объем защемленного газа, % от объема пор

Темп падения давления, МПа/ч

Режим

0,23

0,1559

р = const

0,29

0,1549

р = const

0,29

0,1926

0,524

Ступенча-

тое поддер-

жание дав-

ления

0,258

0,1958

р = const

0,28

0,2136

1,143

Частичное

поддержа-

ние давле-

0,275

0,2637

0,824

Истощение

0,275

0,1937

1,225

Частичное

поддержа-

ние давле-

Характеристики физических моделей пласта и некоторые данные экспериментов на этих моделях приведены в табл. 5.20 (ро - начальное давление в модели пласта).

Процесс защемления газа водой в пористой среде исследовали для термобарических условий, близких к текущим условиям в пласте-коллекторе месторождения Медвежье. Средневзвешенное давление в газонасыщенной области пласта в настоящее время около 4,5 МПа, температура около 30 °С. Эти предварительные этапы экспериментов проводились при давлении в модели пласта от 3 до 5 МПа и комнатной температуре (около 20 "С).

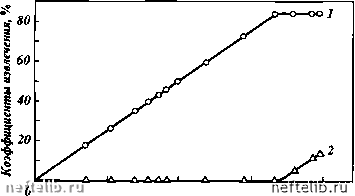

В качестве примера на рис. 5.61 приведен график коэффициента из-


25 50 75 100

Объем прокачки, % от объема пор

Рис. 5.61. Коэффициенты извлечения газа и воды при заводнении, А:= 308 10" м:

1 - метан; 2 - вода
