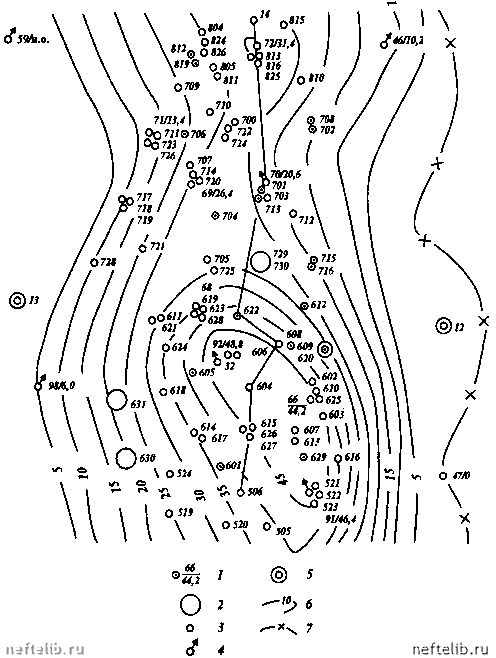

Рис. 5.82. Схема размещения нагнетательных скважин в зонах УКПГ-б и УКПГ-7. Скважины: / - нагнетательные (в числителе - номер скважины, в знаменателе - высота подъема ГВК); 2 - разведочные; 3 - эксплуатационные; 4 - наблюдательные; 5 - эксплуатационные кустовые; 6 - контур газоносности; 7 - линии равных значений подъема ГВК, м



Затем для нагнетательных скважин были отобраны те из них, которые по преимуществу имеют пробуренный забой ниже поверхности первоначального газоводяного контакта. Такой выбор сделан по следующим соображениям. Хотя большинство отобранных добывающих скважин перед переводом их на нагнетательные потребует обязательного ремонта, тем не менее в скважинах с глубоким забоем будет легче осуществить вскрытие ниже поверхности первоначального газоводяного контакта или вблизи от него. Такое вскрытие будет необходимо, чтобы исключить быстрый прорыв закачиваемого азота в чисто газовую часть пласта и к добывающим скважинам. Были намечены в качестве нагнетательных следующие скважины: 601, 605, 608, 612, 619, 620, 622, 629, 701, 702, 704, 706, 708, 713, 715, 716, 812, 819.

Часть из них являются одиночными, другие расположены в кустах. Номера скважин в кустах на рис. 5.80 и 5.81 объединены горизонтальными фигурными скобками. Расположение скважин на структуре показано на рис. 5.82.

Дополнительно по четырем направлениям:

1) скважины 619 - 623 - 628 - 622 - 612,

2) скважины 701 - 703 - 713 - 711 - 622,

3) скважины 702 - 708 - 715 - 716 - 612,

4) скважины 812 - 619 - 623 - 628 - 605

были построены профили с обозначением интервалов вскрытия по каждой скважине и положений начального и текущего ГВК.

Зона УКПГ-6 имеет площадь, равную примерно 91 км при начальном газонасыщенном объеме породы 5332 10 м и средней газонасыщенной толщине около 59 м. Для зоны УКПГ-7 соответствующие показатели будут равны 117 км 5143-10 м и 44 м.

В табл. 5.34 и 5.35 приведены прогнозные показатели обводнения зон УКПГ-6 и УКПГ-7.

Таблица 5.34

Показатели обводиеиия зоны УКПГ-6 (средняя начальная газонвсьиценная толщина - 50 м)

На начало соот-ветст-вующе-го года

Общий объем внедрившейся пластовой воды

Средняя высота подъема ГВК, м

Обводнение коллектора, %

млн. м

% от первоначального порового объема

1995

22,8

20,9

35,7

2000

36,4

33,3

56,8

2005

49,4

77,2

2010

58,9

Таблица 5.35

Показатели обводнения зоны УКПГ-7 (средняя начальная газонасыщенная толщина - 44 м)

Общий объем

внедрившейся

пластовой

начало

воды

Сред-

Обвод-

соот-

% от

нение

ветст-

первоначаль-

высота

кол-

вующе-

млн.

подъе-

лектора.

го года

ного порового объема

ма ГВК, м

1995

28,4

19,6

44,4

2000

48,4

33,3

75,6

2005

57,6

39,7

2010

Полное обводнение

Полное обводнение, вода фильтруется в соседние зоны



На начало соот-ветст-вующе-го года

УКПГ-6

УКПГ-7

Необводненная чисто газовая часть пласта

Обводненная часть пласта

Необводненная чисто газовая часть пласта

Обводненная часть пласта

Среднее пластовое давление, МПа

Объемы свободного газа, млрд. н.м

Среднее пластовое давление, МПа

Объемы защемленного газа, млрд. н.м

Среднее пластовое давление, МПа

Объемы свободного газа, млрд. н.м

Среднее пластовое давление, МПа

Объемы защемленного газа, млрд. н.м

1995 2000 2005 2010

4,07 2,74 1,69 1,04

29,19 12,91 4,1 0,87

4,17 2,89 1,91 1,31

5,95 6,43 5,64 4,57

4,29 3,15 2,14 Обводне н

25,82 8,15 2,23

ние пол-

4,49 3,29 2,33 1,71

7,74 9.45 7,82 6,87

При расчете использовались данные о давлениях из "Проекта разработки сеноманской залежи Медвежьего месторождения на поздней стадии эксплуатации" (ТюменНИИгипрогаз, 1995 г.).

На основе этих данных были рассчитаны остаточные запасы свободного и защемленного газа в необводненных и обводненных частях продуктивного пласта зон УКПГ-6 и УКПГ-7 (табл. 5.36).

Закачку азота предполагается осуществлять с 2000 г.

Установка по производству азота имеет следующие технические характеристики:

1. Производительность - 6 млн. нормальных MVcyr (или 2,18 млрд. м/год).

2. Давление на выходе из установки - 6 МПа (60 бар).

3. Потребление природного газа для газовых турбин - около 11 ООО кг/ч (или 367 тыс. MVcyr).

Весьма благоприятным является то обстоятельство, что к моменту пуска установки (2000 - 2001 гг.) будет иметься значительный резерв по давлению (не менее 2,5 МПа), который позволит варьировать устьевыми давлениями и, следовательно, суточными объемами закачки азота по каждой скважине.

Предлагается начиная с 2000 г. закачивать по одному миллиарду нормальных м азота в каждую из двух зон (УКПГ-6 и УКПГ-7) и, практически не изменяя темпов падения проектного пластового давления, увеличить по добывающим скважинам каждого УКПГ годовой отбор на один миллиард кубических метров.

В табл. 5.37 приведены величины проектных и предлагаемых при условии закачки азота отборов газа из УКПГ-6 и УКПГ-7 по годам.

За три года и три квартала будет отобран весь свободный газ из чисто газовых частей пласта УКПГ-6 и УКПГ-7 (21,1 млрд. м), что на 10,5млрд.м больше, чем предполагается отобрать по проекту (10,6 млрд. м).

При этом пластовые давления в средней части обводненной зоны останутся такими же, как и на начало закачки азота (2,14 МПа по УКПГ-6 и 2,53 МПа по УКПГ-7).

В обводненном объеме пласта по зонам УКПГ-6 и 7 останется при

Динамика средних пластовых давлений, остаточных запасов свободного газа

и объемов защемленного газа

по УКПГ-6 и УКПГ-7 месторождения Медвежье
