давлениях, характерных для завершающей стадии разработки ГКМ, значительно меньше единицы, но достаточно высоки, чтобы в газовой фазе сохранялось близкое к начальному содержание этих компонентов в течение всего периода разработки. Естественно, что значительная часть массы этих компонентов на завершающей стадии разработки ГКМ содержится в жидкой фазе - выпавшем конденсате, несмотря на относительно небольшую объемную долю конденсата в системе. Так, в истощенной до 10 МПа вуктыльской ГКС распределение масс промежуточных компонентов между газовой и жидкой фазами следующее;

Фазы Этан Пропан Бутаны

Газовая.................... 0,788 0,661 0,499

Жидкая .................. 0,212 0,339 0,501

Всего......................... 1,000 1,000 1,000

Типичные для промежуточных компонентов свойства этана обеспечивают достаточно высокую эффективность вытеснения выпавшего конденсата при использовании этана в качестве растворителя: оторочка этана в условиях истощенной газоконденсатной залежи неограниченно смешивается как с пластовой газовой фазой, так и с пластовой жидкой фазой (выпавшим конденсатом).

Экспериментальные исследования позволили раскрыть механизм вытеснения конденсата этаном в условиях, когда ГКС является двухфазной со значительным преобладанием газовой фазы и с неподвижным до введения этана жидким конденсатом. Было показано, что выпавший конденсат тем эффективнее вытесняется этаном, чем значительнее пластовое давление превышает критическое давление (4,88 МПа) этана (рис. 2.1, 2.2, 2.3).

Сг, % КГФ, гЫ

100 г

2000

Мс, г/моль *200г SO -

100-

1500 -

1000 -



ISO Л-, г/моль

Рис. 2.1. Зависимость молярной массы

(кривая /), молярной доли С, (кривая 2) и КГФ (кривая 3) от объема закачанного этана

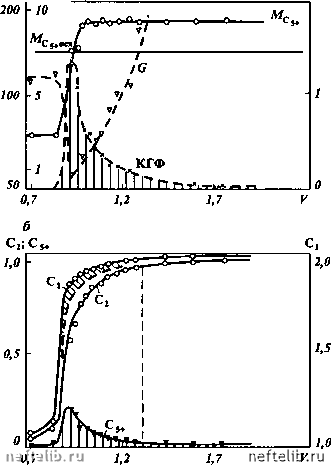

Рис. 2.2. Компонентоотдача в процессе нагнетания этана в модель пласта:

I, 2, 3, 4 н 5 - поровый объем этана соответственно 0,9; 1,6; 1,5; 1,3 и 1,1



Mr , г/моль; G, т/т

КГФ,

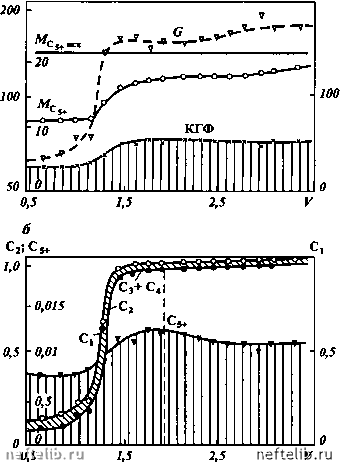

Рис. 2.3. Зависимость молярной массы Mq , расхода этана G; КГФ (а) и молярной доли С,, С;, (6) от объема прокачанного газа:

/ - р = 6 МПа; t = 60 °С; и = 2 м/сут; „„ = 11,7 %; - р = 10 МПа; ( = 60 °С; = = 2,5 м/сут; С2„„ = 4,5 %; Ш - р = 15 МПа; t = 60 °С; w = 1 м/сут; Cj = 9,3 %; /V -р = 6 МПа; t = 20 °С; и = 2 м/сут; „„ = 8 %; V - р =6 МПа; ( = 20 °С; = 3 м/сут; С2 „„ = 8 %. Пунктирная линия разделяет области С3 и С,

Специально осуществленный эксперимент по вытеснению выпавшего конденсата оторочкой этана на модели пласта длиной около 1 м дал возможность детально исследовать механизм процесса вытеснения. На рис. 2.1 представлены графики изменения КГФ, молярной массы фракции С5+ и молярной доли этана в продукции в зависимости от объема закачанного растворителя. Эксперимент проводили при постоянных давлении



Mcj, г/моль; С, т/т

КГФ, Юг/м 2


(13,2 МПа) и температуре (60 °С) со средней скоростью продвижения фронта этана 1,6-10"* м/с. Анализируя результаты эксперимента, можно прийти к выводу, что на фронте вытеснения осуществляется двухфазная фильтрация пластовой смеси. На рис. 2.2 показаны в относительных единицах зависимости содержания С, компонентов в отбираемой смеси от их молярной массы М,:

q = q (MJ.

где Q = С, /Ci - текущее содержание /-го компонента в продукции; Q, - содержание /-го компонента в модели пласта к концу процесса истощения.
