Скв. 38 - искусственный забой 3281 м, эксплуатационная колонна 168 мм, интервалы перфорации 2920 - 2965, 3010 - 3040, 3060 - 3100, 3150-3200 м, общая перфорированная мощность разреза составляет 165 м. В скважину спущены насосно-компрессорные трубы диаметром 75,9 мм на глубину 3090,7 м. Скважина работает с 25.05.79, коэффициенты фильтрационного сопротивления после трех солянокислотных обработок (СКО)

составили: А = 0,6 МПа сут/тыс. м В - 0,027

МПа сут

За предшест-

вующий период эксплуатации из скважины добыто 430,4 млн. м газа и 40,0 тыс. т стабильного конденсата. По состоянию на 01.07.83 пластовое давление на скважине равнялось 10,2 МПа, а текущий дебит - 260 тыс. m/сут.

Скв. 103 - искусственный забой 3096,0 м, эксплуатационная колонна диаметром 168 мм, интервалы перфорации - 2804 - 2818, 2853 - 2899, 2912-2931, 2953-2992, 3018-3090 м. Общая мощность перфорации составляет 190 м с прострелом 1140 отверстий. В июле 1970 г. в процессе освоения скважины оборваны 4" НКТ, которые были извлечены, за исключением 184 м. Глубина спуска насосно-компрессорных труб диаметром 100,3 мм составляет 2802 м. Скважина работает с 05.01.73, коэффициенты фильтрационного сопротивления после трех СКО по данным контрольных замеров составляли: А - 8,39 МПа • сут/тыс. м, В = 0. За время эксплуатации скважины из нее добыто 2494,6 млн. м газа и 383,2 тыс. т стабильного конденсата. По состоянию на 01.07.83 пластовое давление на скважине равнялось 10,3 МПа, а текущий дебит составлял 250 тыс. м/сут.

Водопроявления по скважинам не наблюдались. Конструкции скважин и их геолого-промысловая характеристика позволяли вести закачку в СКВ. 103 и контроль - на скв. 38.

Из вскрытого скважинами продуктивного разреза наиболее высокими емкостными и фильтрационными свойствами обладают III, IV и V пачки, в которых на долю поровых коллекторов (3-я группа, m > 6 %) приходится соответственно 52,1; 41,7; 42,4 % мощности пачек. Средние эффективные мощности поровых коллекторов для этих пачек соответственно равны 68,4; 48,1; 50,9 м.

Доминирующее количество газоотдающих интервалов (11) приходилось на III пачку. Они были зафиксированы в скв. 38 (один работающий интервал мощностью 45 м), в скв. 91 (два мощностью 41 м), в скв. 92 (один мощностью 49 м), в СКВ. 103 (два мощностью И м), в скв. 104 (три мощностью 79 м), в СКВ. 105 (один мощностью 80 м) и в скв. 106 (один мощностью 33 м). Все эти интервалы представлены коллекторами порового типа. На долю rV пачки приходилось семь газоотдающих интервалов: в скв. 38 (три мощностью 46 м), в СКВ. 103 (три мощностью 28,4 м), в скв. 105 (один мощностью 18 м). В V пачке газоотдающие интервалы по термометрии выявлены в СКВ. 92 (один мощностью 30 м), в скв. 105 (один мощностью 48 м), в СКВ. 159 (три мощностью 97 м). В основном эти интервалы характеризуются коллекторами порового типа, реже низкопоровыми (т = = 3-6 %).

Текущая продуктивная характеристика скважин изменялась от свода к восточному крылу структуры. Так, сводовые скв. 104 и 105 имели соответственно рабочие дебиты 700 и 740 тыс. MVcyr; скв. 106, 159, 103 и 38 (присводовые) имели рабочие дебиты 290, 200, 260 и 260 тыс. м/сут. Мало-

дебитными являлись крыльевые скв. 92 (рабочий дебит 160 тыс. MVcyr) и СКВ. 93 (рабочий дебит 100 тыс. MVcyr). Рабочий дебит газа самой восточной крыльевой СКВ. 91 равнялся 100 тыс. MVcyr.

Такое изменение продуктивности скважин характерно для всей газоконденсатной залежи в целом и определяется ухудшением коллекторских свойств продуктивного разреза в сторону восточного крыла и перикли-нальных замыканий структуры.

По распределению текущего пластового давления в залежи (карта изобар составлена на 01.07.83) скважины участка имели следующие характеристики: в контуре изобар 10 и И МПа находились скв. 104, 105, 106, 38, 103; между изобарами И и 12,3 МПа - скв. 159, 92, 93, 91. Практически все скважины характеризовались близкими значениями пластового давления, среднее значение которого равнялось 10,3 МПа.

Исходя из распределения поровых коллекторов в продуктивном разрезе, газоотдающих интервалов, пластового давления, а также учитывая вскрытие скважинами на полную мощность I -IV литолого-коллекторских пачек, можно сделать вывод, что объектом закачки широкой фракции легких углеводородов могли быть III и IV пачки.

К маю 1987 г. на опытном участке был выполнен большой объем подготовительных работ. Геофизические исследования позволили определить коррелирующие газоотдающие интервалы для скв. 38, 103, 256, 257. Это два интервала в московских отложениях (от 2774 до 2899 м) и один интервал в протвинских отложениях (от 2924 до 3006 м). Объем пор опытного участка, ограниченного на структурной карте окружностью радиусом 285 м вокруг СКВ. 103 (среднее расстояние между нагнетательной и добывающими скважинами), составляет около 1,5 10 м (рис. 5.8). Оторочка растворителя

3000 - 2900 -

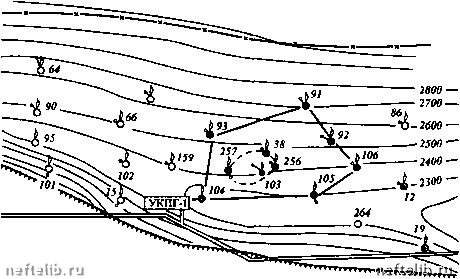

Рис. 5.8. План расположения скважин опытного участка.

Скважины: / - нагнетательная, 2 - контрольно-эксплуатационные; контуры опытного участка: 3 - внешний, 4 - внутренний, 5 - изогипсы по подошве кунгурского яруса

минимального размера, создание которой и последующее продавливание сухим газом позволили бы зафиксировать на добывающих скважинах физический эффект от воздействия, должна была составить 3 - 4 % газонасыщенного объема пор опытного участка. Для ее создания необходимо было подать в пласт около 25 тыс. т ШФЛУ.

Закачка ШФЛУ в нагнетательную скв. 103 была начата в мае 1987 г. и велась следующим образом (рис. 5.9).

ШФЛУ по первой нитке конденсатопровода Вуктыл-Ухта и межпромысловому метанолопроводу поступала с Сосногорского ГПЗ на УКПГ-1 в разделительные емкости первого блока, где отделялась от пачек газа, использовавшегося для поршневания ШФЛУ по трассе конденсатопровода. Из разделительных емкостей через узел замера ШФЛУ подавалась в шлейф СКВ. 103. Закачку вели с перерывами и закончили в январе 1988 г. Согласно программе работ, в скв. 103 всего было закачано 25,8 тыс. т ШФЛУ.

Подача отсепарированного газа для продвижения оторочки, начатая в марте 1988 г., осуществлялась с помощью компрессора 10 ГКН со средним темпом 160-180 тыс. MVcyr. По состоянию на 01.07.89 было закачано около 45 млн. м газа из 75 млн. м, предусмотренных программой эксперимента и составляющих в условиях пласта приблизительно один поровый объем опытного участка.

Обогащенный газ в скд.

8в S6 101 153 18 ВЗ / т 38 12 187 103

ее 38 257 107 SS

][ t

ггтт

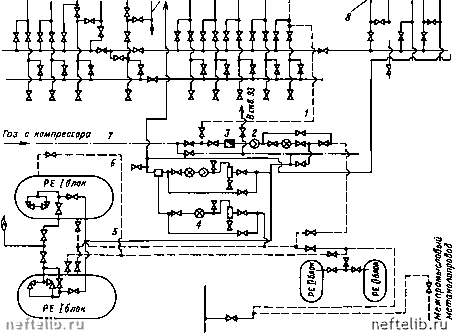

Рис. S.e. Технологическая схема закачки ШФЛУ н газа сепарации на УКПГ-1:

/ - запорная арматура; 2 - замерная диафрагма; 3 - обратный клапан; 4 - расходомер "Турбоквант"; 5 - разделительная емкость; б - линия подачи ШФЛУ; 7 - линия подачи газа сепарации; 8 - номер технологической линии (скважины)
