зовый, либо водонапорный режим. Практика разработки свидетельствует о том, что чисто газовый режим встречается относительно редко. Как правило, по мере снижения давления в продуктивном пласте в него внедряется внешняя по отношению к пласту вода.

Газовый режим

Газовым (газонапорным) называют режим эксплуатации месторождения, при котором пластовые флюиды поступают в добывающие скважины под воздействием энергии сжатого природного газа. Естественно, что падение давления в поровом пространстве коллектора обусловливает упругое расширение скелета вмещающих залежь горных пород. Однако основным источником энергии, благодаря которому пластовые флюиды фильтруются к забоям добывающих скважин, при газовом режиме является энергия содержащегося в пласте сжатого газа.

Поскольку от режима эксплуатации залежи зависят как система размещения скважин на месторождении, схема подготовки газа к транспорту и схема транспорта, так и технико-экономические показатели разработки, то обычно режим работы объекта стремятся обосновать как можно раньше после открытия залежи. При этом используются методы аналогии объектов региональной системы добычи газа, геолого-промысловые данные о залежи (ФЕС, насыщенность порового пространства РЖУ и водой, особенности ГВК и ГНК), а также данные опытно-промышленной эксплуатации месторождения.

Газовый режим разработки месторождения характеризуется постоянством газонасыщенного объема порового пространства залежи (с отмеченной выше оговоркой, касающейся упругого расширения вмещающих пород). Поэтому графическая зависимость приведенного давления p/z = /(О) представляет собой гипотенузу прямоугольного треугольника с катетами (р/г)н„ и Она,- Здесь р - текущее пластовое давление, z - текущее значение коэффициента сжимаемости пластового газа, О - текущий накопленный отбор газа. Он», - начальные суммарные запасы газа в залежи.

С.Н. Закиров и Б.Б. Лапук отмечали [14], что прямолинейность зависимости p/z от О в рассматриваемых координатах является необходимым, но недостаточным условием проявления газового режима. Из опыта разработки газовых месторождений следует, что в ряде случаев указанная зависимость может быть прямолинейной и при водонапорном режиме. Прямолинейность зависимости может быть в этом случае вызвана изменением темпа отбора газа, как показали своими исследованиями Ф.А. Требин и В.В. Савченко [14].

Режим работы залежи после начала ее эксплуатации определяется видом рассмотренной графической зависимости p/z = /{О ), построенной по результатам систематического измерения текущего пластового давления с использованием данных о количестве добытого газа и текущем коэффициенте сжимаемости газа при данном пластовом давлении. Поскольку прямолинейная зависимость графика еще не является доказательством проявления газового режима, такой график может быть получен и в случае водонапорного режима при постоянном темпе отбора газа из залежи.

С другой стороны, следует отметить, что в пластах с крупными зонами слабопроницаемых коллекторов кривая приведенного давления на начальной стадии отбора запасов газа может демонстрировать более резкое




0,2 0,4 0,6 0.8 Q

0.2 0.4 0.6 0.8 Q

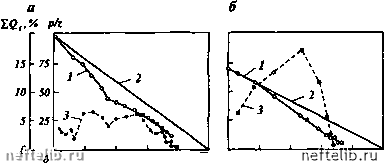

Рис. 1.24. p/z- зависимость для залежей Верхне-Омринского (а) и Вой-Вожского [б) месторождений:

1 - фактическое снижение приведенного давления; 2 - линия газового режима; 3 - динамика темпов отбора газа (£0) из залежей

снижение, чем это отвечает ожидавшемуся ее линейному положению. Причиной являются меньшие объемы текущих дренируемых запасов по сравнению с оцененными общими запасами газа в залежи. Когда давление в высокопроницаемых областях пласта в ходе разработки залежи существенно понизится, в эти области начнет поступать газ из слабопроницаемых областей, и в дальнейшем будет наблюдаться выполаживание кривой приведенного давления, ее стремление выйти на ожидавшуюся зависимость.

На рис. 1.24 представлены примеры зависимости приведенного давления от объема отобранного газа для газовых месторождений Верхне-Омринского и Вой-Вожского (Республика Коми). При газовом режиме работы залежи здесь наблюдается более резкое, чем ожидалось, падение давления. Объяснение кроется в том, что часть начальных запасов газа располагалась в слабопроницаемых зонах продуктивных отложений. Когда в ходе разработки залежей возникли гидродинамические условия (благодаря достаточно значительному снижению давления в дренировавшейся с самого начала области), слабопроницаемые области стали отдавать газ. Соответствующий период разработки виден на графиках - отсюда кривые стали выполаживаться. Тем не менее часть запасов осталась заблокированной в области плохих коллекторов (кривые давления идут параллельно ожидавшимся графикам, но при продолжении до оси отборов отсекают участки, которым соответствуют запасы меньше начальных).

Водонапорный режим

Динамика в содержании попутной воды в продукции скважин и в подъеме ГВК свидетельствует о проявлении водонапорного режима.

П.Т. Шмыгля справедливо квалифицирует упруговодонапорный режим как наиболее общее проявление внешнего источника энергии разрабатываемого газового пласта [56]. При таком понимании выделяемый иногда же-стководонапорный режим является лишь частным случаем упруговодона-порного режима, поскольку изменение темпов отбора газа из залежи немедленно вызывает проявление упругой составляющей в балансе сил, обеспечивающих фильтрацию флюидов.



Наиболее ранним признаком поступления в залежь воды является понижение уровня в пьезометрических скважинах, пробуренных на водоносный пласт или в законтурную область пласта-коллектора, являющуюся ближайшей к залежи частью водонапорного бассейна. Чем больше фонд пьезометрических скважин, тем точнее можно оценить текущий объем внедрившейся в газонасыщенную зону воды.

Источником дополнительной информации о режиме работы газоносного пласта являются также данные геофизических исследований скважин, а именно данные о подъеме ГВК (ГНК).

Далее свидетельством поступления в залежь воды могут быть промысловые данные по обводнению продукции скважин. Эти данные включают как результаты контроля за содержанием воды в продукции скважин, так и результаты химического анализа попутной воды (по динамике содержания, например, ионов хлора). Располагая информацией о составе подошвенной и законтурной воды, можно судить как о фактах внедрения этих вод в газонасыщенную область, так и о количестве поступающей воды, если систематически контролировать состав попутной воды добывающих скважин, начиная с периферийных.

На рис. 1.25 показаны возможные виды зависимости p/z = f(0) при разработке газовых залежей, в том числе в случае водонапорного режима. В зависимости от геологической и гидрогеологической обстановки, а также от динамики темпа отбора флюидов из пласта приведенное давление p/z может монотонно снижаться, может также после снижения давления демонстрировать стабилизацию и даже рост.

Рассматривая эти варианты, Г.В. Рассохин [22] писал о затухающем или активизирующемся упруговодонапорном режиме.

При водонапорном режиме приток газа к забоям скважин обусловливается как энергией давления сжатого газа, так и напором продвигающейся в газовую залежь контурной или подошвенной воды. Продвижение воды в газовую залежь приводит к замедлению темпа падения пластового давления.


рЛ,МПя


400 800 1200

Рис. 1.25. Возможные виды p/z-зависимостей для газовых залежей.

Режим: / -газовый; 2, 4 - затухающий и 3 - активизирующийся упруговодонапор-ный; 5 - жесткий водонапорный

Рис. 1.26. Зависимости p/z = / [Од„в«)1 для залежей 2 и 3 в 111 горизонте Анастасиев-ско-Троицкого месторождения:

/ - залежь 2; 2 - залежь 3
