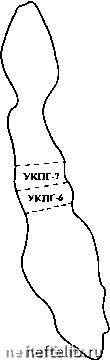

Рис. 5.78. Схема размещения пилотного участка на структуре месторождения Медвежье

вод. Карта изобар и карта подъема ГВК между собой хорошо корреспондируются: зоне наименьшего пластового давления соответствует зона наибольшего подъема ГВК. Последнее свидетельствует об удовлетворительной усредненности макронеоднородности как по простиранию, так и по толщине пласта.

Такая усредненность необходима на стадии опытной закачки азота, чтобы выявить закономерности вытеснения метана азотом, обусловленные макронеоднородностью коллектора.

Представление о макронеоднородности продуктивного пласта в зонах УКПГ-6 и УКПГ-7 можно получить по изображению продольного геологического разреза на рис. 5.79.

Выбор скважин, которые могли бы быть использованы как нагнетательные, проводился следующим образом.

На первом этапе были рассмотрены интервалы вскрытия всех скважин УКПГ-6 и УКПГ-7, их местоположение относительно текущего ГВК и прогнозного на начало 2010 г., а также глубины пробуренных забоев скважин (рис. 5.80 и 5.81).

606 604 627

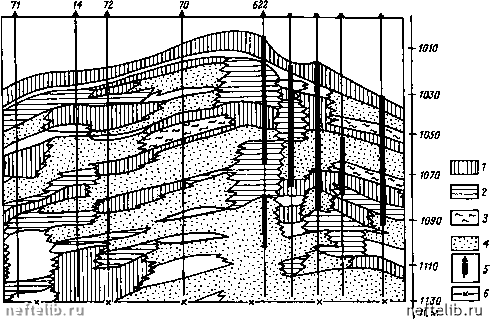

Рис. 5.79. Продольный геологический разрез (УКПГ-в и УКПГ-7):

I - алевролиты; 2 - глинистые алевролиты; 3 - непроницаемые породы; 4 - пески, песчаники; 5 - зоны перфорации; 6 - газоводяной контакт

9Я 611 621 629 61Я 616 603 614 617 613 624 607 626 627615 605 612 92 601 602 66 610 625 619 623 62Я 6Я 604 606 622 620 609 60S

OOOOOOOOOOOO00000000000000Q000000

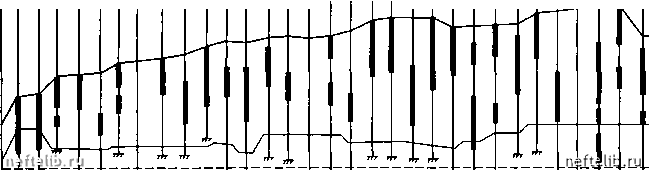

Рис. 5.80. Схема вскрытия скважин УКПГ-в месторождения Медвежье относительно положений ГВК на 01.01.07 г. и 01.01.2001 г. (прогноз).

Черным залиты интервалы прострела

59 7/5 716 718 719 717 726 71

оооооооо

711 723 709 721 706 707 714 69 720 710 724 700 722 704 708 702 725 70S 703 713 70 701 712 812 819

QOOOOOOOOOQOQOOOOOOOQOO 00

- -1020 -1040

-1060

-1080 • -1100

- -1120

- -1140

-1160

-1180

-1200

-1220

-1240

-1260 Н,м

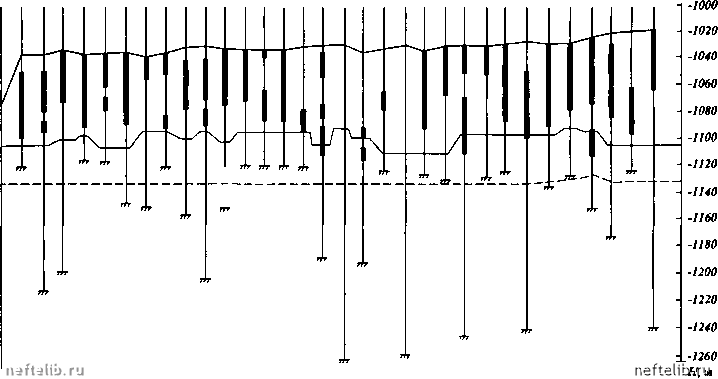

Рис. 5.81. Схема вскрытия скважии УКПГ-7 месторождения Медвежье относительно положений ГВК на 01.01.07 г. и 01.01.2001 г. (прогноз).

Черным залиты интервалы прострела
