и некоторых других стран СНГ, а также экспериментальные данные изучения поведения рекомбинированных проб пластовых газоконденсатных смесей с использованием сосудов PVT-соотношений позволили специалистам ВНИИГАЗа в свое время предложить обобщенную зависимость средних потерь стабильного конденсата (С5+) в пласте от потенциального содержания конденсата в газе начального состава. Однако этой зависимости не всегда соответствуют газоконденсатные смеси, в которых значительно содержание неуглеводородных компонентов и (или) фракции Cj -С4, или, напротив, содержание последней ниже "среднего". Во ВНИИГАЗе автором с сотрудниками исследована зависимость растворимости углеводородов в газе от содержания в смеси фракций С2 -С4. Установлено, что давление начала конденсации смеси в большой степени зависит от содержания в смеси промежуточных углеводородов: чем их больше, тем при меньшем давлении начинается переход системы в двухфазное состояние. Таким образом, компоненты С2, С3, С4 способствуют смещению равновесия в газоконденсатной смеси в сторону газовой фазы. Отсюда становится понятным механизм влияния промежуточных углеводородов на конденсатоотдачу пласта при прочих равных условиях.

В процессе экспериментальных и аналитических исследований по проблеме повышения конденсатоотдачи пласта на завершающей стадии разработки ГКМ ВНИИГАЗом были предложены методы воздействия на газоконденсатный пласт путем нагнетания газообразных агентов, обогащенных промежуточными углеводородами [48, 49, 53, 45]. Сущность воздействия заключается в значительном смещении фазового равновесия в пластовой двухфазной системе в сторону жидкой фазы, что позволяет вовлечь в разработку запасы ретроградного углеводородного конденсата.

Дальнейшие исследования ВНИИГАЗа показали, что во многих случаях весьма технологичными являются методы воздействия на газоконденсатный пласт, основанные на принудительном смещении равновесия в сторону газовой фазы. Эти методы позволяют как повышать на 10 - 20 % продуктивность добывающих скважин, так и извлекать не менее 10-15 % ретроградного углеводородного конденсата, относимого при обычной разработке месторождений на режиме истощения к неизвлекаемым потерям. Физическое и математическое моделирование свидетельствовало о возможности (учитывая роль промежуточных углеводородов в массообменных процессах) установления оптимальной области пластовых давлений в ходе отбора запасов углеводородов на режиме истощения, когда следует осуществлять нагнетание газообразного агента для более эффективного извлечения ретроградного конденсата путем его испарения.

В развитие изложенных идей и на базе накопленного опыта изучения роли промежуточных углеводородов в конденсатоотдаче пласта было осуществлено физическое моделирование процессов разработки ГКМ, пластовая смесь которых содержит разное количество этан-пропан-бутановой фракции. Все исследования можно разделить на два этапа. На первом из них были проведены два эксперимента по истощению гипотетической модельной ГКС в сосуде PVT-соотношений. В первом опыте система, состав и основные параметры которой приведены в табл. 1.23, содержала промежуточные компоненты Сз, С4. Во втором опыте данные углеводороды в исходной ГКС отсутствовали, их долю в составе смеси восполнили метаном (табл. 1.24). Истощение ГКС как в первом, так и во втором случае проводилось от давления = 25 МПа при температуре 80 °С, что вполне ти-



Таблица 1.23

Расчетный состав модельной газоконденсатной смеси (опыт 1). КГФ 373,51 г/м, молекулярная масса конденсата 90,85 г/моль

Компонент

Метан

Этан

Пропан

н-Бутан

Пентан

Гексан

Октан

Содержание компонента, %

Таблица 1.24

Расчетный состав модельной газоконденсатной смеси (опыт 2). КГФ 373,51 г/м, молекулярная масса конденсата 90,85 г/моль

Компонент

Метан

Этан

Пропан

н-Бутан

Пентан

Гексан

Октан

Содержание компонента, %

пично для среднестатистического состояния газоконденсатного объекта. Ограничение максимального темпа падения пластового давления в опытах обеспечивало равновесный межфазный массообмен.

Результаты экспериментов наглядно демонстрируют роль промежуточных углеводородов в удерживании компонентов С5+ в газовой фазе на начальной стадии отбора пластовой ГКС .

Однако дальнейшее снижение давления приводит к тому, что уже при Рпд = 14 МПа происходит инверсия зависимостей. Более значительное накопление ретроградных углеводородов С5+ в начале истощения во втором эксперименте обеспечило больший потенциал для их последующего перехода в газовую фазу при вступлении системы в область прямого испарения, причем данное явление нашло свое проявление не только в количественном отношении, но и в качественном.

Следует иметь в виду возможное влияние ретроградного конденсата в жидкой фазе ГКС как на величину р, так и на интенсивность прямого перехода жидких компонентов в газовую фазу. Безусловную роль в рассматриваемых явлениях играют также качественные характеристики фракции С5+, отличающейся намеренно упрощенным составом и невысокой молекулярной массой, и фракции промежуточных углеводородов, не имеющей в своем составе этана.

Рассматриваемые экспериментальные данные были соотнесены с результатами соответствующих термодинамических расчетов (рис. 1.36), позволивших дополнительно продемонстрировать роль пропан-бутановой фракции в межфазных массообменных процессах при истощении ГКС. Для расчетов было взято три варианта состава исходной ГКС (табл. 1.25), первые два из которых полностью аналогичны уже приводившимся модельным системам (см. табл. 1.23, 1.24).

Таблица 1.25

Состав газоконденсатной системы в расчетах дифференциальной конденсации

Компонент

Содержание, % (молярные доли)

Вариант 1

Вариант 2

Вариант 3

Метан

91,0

76,0

61,0

Пропан

10,0

20,0

Бутан

10,0

Пентан

Гексан

Октан



Из рис. 1.36 видно, что потери конденсата на начальной стадии отбора пластовой смеси при "недостаточном" содержании компонентов С3 -С4 в исходной ГКС возрастают пропорционально площади между кривыми, соответствующими "менее благоприятным" и "более благоприятным" с точки зрения присутствия С3 -С4 условиям эксперимента. Рассмотрение графических зависимостей, построенных на основании аналитических расчетов, позволило выявить более четкую, по сравнению с экспериментальны-


20 р, МПа


20 р, МПа


20 р, МПа

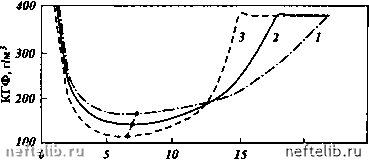

Рис. 1.36. Зависимость параметров от давления при температуре 80 °С:

а - конденсатогазового фактора, б - содержания С5+, в - содержания С, г - содержания Cg, 1, 2, 3 - варианты (см. табл. 1.25)
