дение в пределах эксплуатационного поля с помощью специальных наблюдательных скважин в кустах скважин в количестве 61 единицы.

Распределение их неравномерное, наибольшее число таких скважин имеется на УКПГ-1 (12 единиц), УКПГ-5 (10 единиц), а в наименее изученных районах УКПГ-4 и 7 наблюдательный фонд насчитывает всего 6 и 5 скважин соответственно. В проекте предполагалось, что сетка размещения таких скважин должна быть равномерной, одна наблюдательная скважина приходится на 40 - 50 км газоносной площади. Кроме того, намечалось пробурить между кустами шесть одиночных скважин для наблюдения за ГВК. Сейчас их насчитывается 13 единиц, частично это скважины, переведенные из разведочного фонда. Всего число скважин для наблюдения за ГВК составило 73. Периферийные участки УКПГ-З, 4, 7, Анерьяхинская площадь на сегодняшний день еще не охвачены контролем за ГВК.

Весь эксплуатационный фонд скважин не реже одного раза в год исследуют с целью контроля за изменением пластового давления в залежи. При этом используют как исследования в кустах скважин, так и результаты замеров по 16 одиночным скважинам, расположенным в центральной зоне, до изопахиты 50 м; из них 7 скважин используют как наблюдательные за пластовым давлением, остальные - как нагнетательные. Проектом предусматривался контроль за падением пластового давления газа в периферийных частях, в основном по скважинам, переводимым из разведочного фонда; бурение предусматривалось только на восточном крыле.

Всего для наблюдения за пластовым давлением на периферии рекомендовалось оборудовать 11 разведочных скважин.

Фактически эти рекомендации не выполнены, а в настоящее время в основном техническое состояние скважин и некоторые другие обстоятельства не позволяют использовать их для целей контроля за периферийной частью залежи.

Согласно проекту разработки для наблюдения за отработкой продуктивного разреза по вертикали, особенно глубинных его частей, которые не вскрываются эксплуатационными скважинами, было намечено пробурить четыре наблюдательные скважины в сводовой части залежи.

На 25 скважинах была проведена поинтервальная дебитометрия; результаты показали, что наиболее интенсивно отрабатываются нижние горизонты продуктивной сеноманской толщи, представленные пластами с высокими коллекторскими свойствами.

Контроль за растеплением ММП планировалось проводить 35 скважинами; фактически он осуществляется по результатам термометрии "глухих" скважин и СКВ. 275, забой которой располагается на глубине 550 м.

Динамика пластовых давлений в процессе разработки

Вследствие того, что на месторождении был осуществлен поэтапный ввод УКПГ в разработку, по действующим УКПГ проектный отбор постоянно превышался, а периферийные УКПГ были введены со значительным отставанием, в центральной части месторождения образовалась депрессионная воронка (рис. 4.16).

Средние значения пластового давления в центральной и периферийных зонах приведены в табл. 4.5 и 4.6.

Как видно из приведенных таблиц, из-за невыполнения проектных рекомендаций по контролю за разработкой вся северная и северо-




Скв. й

8 82 2

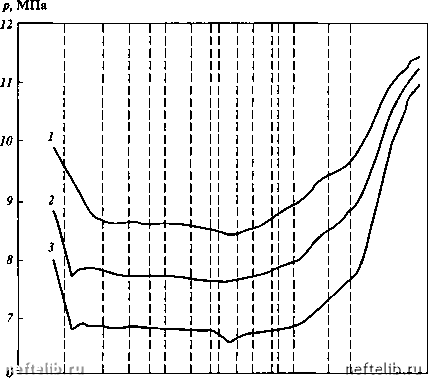

Рис. 4.16. Динамика депрессиониой вороики в центральной части сеноманской залежи Ямбургского месторождения.

Годы: ; - 1992, 2 - 1994, 3 - 1996

восточная части месторождения не освещены замерами давления. То же самое можно сказать и о восточном и западном крыльях месторождения. Пробуренная в 1996 г. разведочная скв. 447 показала наличие в этой зоне практически начального пластового давления. Это не позволяет однозначно говорить о степени отработки периферийных частей УКПГ-4 и 7.

Таблица 4.5

Изменение пластовых давлений по годам: минимального в зоне разбуривания, максимального в периферийной зоне [Ямбургское месторождение (сеноман)]

Рпд.

УКПГ

1993

1994

сред-

сред-

10,0

9,14

18,0

7,71

8,74

1,49

8,04

8,48

17,6

7,72

7,92

1,68

10,2

8,61

20,0

7,88

10,0

8,13

2,12

9,31

11,4

10,81

20,9

9,03

11,3

10,48

2,27

10,4

8,43

23,0

10,0

7,95

8,14

10,6

8,92

24,6

10,4

8,46

11,2

10,52

20,0

8,63

11,2

9,99

2,57



Продолжение табл. 4,5

УКПГ

1995

1996

сред-

сред-

6,64

7,31

1,56

7,22

7,52

1,58

6,69

1,91

7,72

6,78

7,27

2,42

7,71

11,2

10,11

3,49

7,73

11,0

10,0

3,27

7,25

7,48

2,55

6,79

7,27

2,81

7,22

10,3

7,94

3,08

6,65

10,0

7,56

3,35

7,91

11,0

30,9

7,41

11,0

3,59

Таблица 4.6

Динамика замеров пластового давления (в МПа) периферийных скважин за 1990-1996 гг. [Ямбургское месторождение (сеноман)]

1990

1991

1992

1993

1994

1995

1996

УКПГ

сква-

Дата

Дата

Дата

Дата

Дата

Дата

Дата

14.08

9,41

29.11

9,28

27.05

10,8

12.05

8,99

5.12

8,39

11,6

10.12

9,71

19.11

9,42

29.06

14.11

8,55

31.10

8,18

23.11

10,69

23.10

10,17

22.09

9,46

16.11

8,96

21,10

10,39

9.09

10,08

14.11

9,46

31.10

8,99

27.11

10,81

12.11

10,7

28.9

10,59

13.03

10,46

11.11

9,21

Существенное влияние на изменение давления в южной части месторождения оказывает Харвутинская площадь. Расположенная на ней УКПГ-8 вступила в эксплуатацию в 1996 г. Однако на этот момент пластовое давление на ближайших к УКПГ-1 кустах снизилось до 9 МПа. Этот факт свидетельствует о значительных перетоках газа в сторону УКПГ-1. На 01.01.97 суммарный переток оценивается в 32,6 млрд. м.

Продвижение пластовых вод

Текущее положение ГВК устанавливалось по данным временных замеров НГК в наблюдательных, пьезометрических, поглощающих и 24 эксплуатационных скважинах. Были учтены замеры на различные даты: по 128 скважинам на 01.01.96, по 144 скважинам на 01.01.97. Необходимо отметить, что информация по периферийной части залежи отсутствует.

Опыт разработки крупных сеноманских залежей свидетельствует о неравномерности подъема ГВК под ними, что и подтверждается на Ямбургском месторождении. В основном неравномерность подъема воды связана со сложным геологическим строением, наличием глинистых пропластков, поэтапным вводом отдельных участков в разработку, сопровождающимся повышенными отборами из этих зон. Диапазон подъема ГВК колеблется в пределах 1-35 м. Максимальный подъем ГВК приурочен к зонам повышенных коллекторских свойств и "литологическим окнам". По зонам УКПГ выделяются отдельные кусты скважин, на которые необходимо обращать внимание при назначении технологических режимов работы.

Ниже приведены данные на 01.01.97 по наибольшему подъему ГВК на
