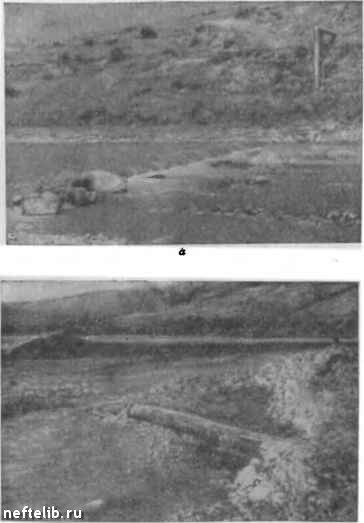

Рис. 5. 6. Размыв подземных переходов одного из горных участ ков газопровода.

а - подмыв и вскрытие под воздействием быстрого течения; б - размыв i; берега при иэиенения русла после паводка.

с П-образными компенсаторахми (рис. 5. 10, а и б) и зигзагообразная прокладка трубопроводов в виде «змейки» (рис. 5. 10, в). Для того чтобы под трубопроводом можно было свободно использовать пахотную землю, делают высокие опоры. Опоры состоят из одной или двух связанных между собой стоек. На подвижных опорах, не только при зигзагообразной прокладке, но в отдельных случаях и при прямолинейной прокладке с компенсаторами, делают скользящие опоры, иозволяющие трубопроводу свободно перемещаться в продольном и поперечном направлениях (рис. 5. 10, б и в).

В пустынных районах, в районах Севера и вечной мерзлоты трубопроводы прокладывают по низким опорам с таким расчетом, чтобы низ трубопровода был расположен несколько выше уровня «нежного покрова, а высокие опоры устанавливают лишь в местах нересечения с дорогами.

Балочные системы широко применяют и за рубежом как при жересечении естественных и искусственных препятствий, так и жри надземной прокладке трубопроводов большой протяженности.

В Англии для снабжения газом районов Эссекса и Суфолька была построена сеть газопроводов протяженностью 200 км. Трасса ш основном проходит по сельской местности, где имеется много оврагов, водопропускных сооружений, ручьев и др. Кроме того, газопровод пересекает несколько железных дорог и рек.

При пересечении ручьев и небольших оврагов сооружали балочные надземные переходы из стальных труб диаметром 350 мм и с толщиной стенок 7,9 мм. Максимальный перекрываемый пролет примерно равен 16 м.

На газопроводе Хельстед - Ирлс Кольц построен балочный дереход длиной 15,8 м из труб диаметром 350 мм. Трубы свободно «иираются на бетонные фундаменты, имеющие полукруглые гнезда. К фундаментам труба прикреплена с помощью хомутов из полосовой стали и анкерных болтов. Аналогичные переходы имеются и на других трубопроводах, проложенных в Англии.

Балочные системы переходов трубопроводов через естественные ж искусственные препятствия применяют в США, Канаде и других странах. На рис. 5. 11, а представлен один из переходов, построенных в США на газопроводе диаметром 1100 мм через автомобильную дорогу. На этом газопроводе имеется несколько переходов с величиной пролетов до 30 м и числом пролетов до семи .

На рис. 5. 11, б представлен прямолинейный балачный переход через реку на А-образных опорах, построенный в Канаде .

В восточной Венесуэле из Тембладора в Каринито проложен надземный нефтепровод диаметром 760 мм по железобетонным блокам протяженностью 148 км. В земле проложено только 14 км (в черте населенных пунктов и иод дорогами). На девяти пересечениях рек построены многопролетные балочные переходы.

Журнал «Pipe Line Industry*. 1959, Vol. 10. № 1. = Журнал «Oil in Canada*. Октябрь. 6, 1958.



в Чехословацкой Социалистической Республике при пересечении газопроводами небольших препятствий применяют надземные балочные переходы типа «скоба» (рис. 5. 12, а). В зависимости от диаметра



труб (50-500 мм) величина пролета колеблется от 3 до 13 м (рис. 5. 12, б). Для перекрытия больших пролетов применяют дополнительные усиливающие элементы (рис. 5. 13, а, б) либо устраивают фермы (рис. 5. 14, а, б).

В Венгерской Народной Республике также находят применение балочные системы надземных переходов трубопроводов через пре-108

пятствия (рис. 5. 15), которые в отдельных случаях одновременно служат и пешеходными мостами. В последнем случае две-четыре нитки труб сваривают в виде ферм (рис. 5. 15, б).

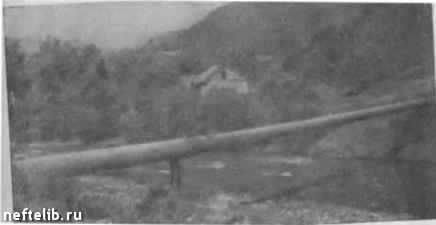

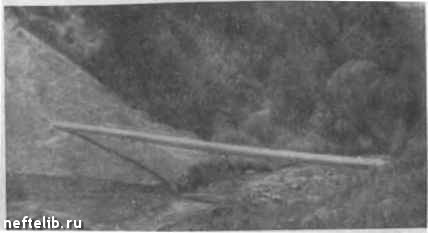

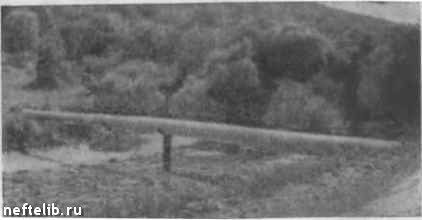

Рис. 5. 7.. Простейшие прямолинейные балочные переходы газопровода диаметром 529 мм без компепсацил продольных деформаций через небольшие горные

реки.

о - однопролетвый: б - двухпролетный; в -двухпролетныК около дороги,, ваклютенный

в кожух.

Для перекрытия более значительных пролетов балочными конструкциями применяют местное усиление труб путем наварки допол-шггельных элементов, установку наклонных вант и шпренгели. На рис. 5. 16 показано усиление в месте опоры, которое было применено на переходе через реку в Коми АССР.

За рубежом для прокладки трубопроводов на переходах через препятствия в ряде случаев используют мосты. На рис. 5. 17, а приведен один из таких переходов. Газопровод диаметром 650 мм с толщиной стенки 10 мм проложен по консолям снаружи главных ферм автодорожного моста через пролив Каркинес в США. По длине, равной 924 м, трубопровод имеет несколько поворотов в плане и вертикальной плоскости; по концам установлены с одной стороны Г-образный и с другой стороны Z-образный компенсаторы; подвижные опорные части выполнены в виде роликов (рис. 5. 17, б).

В Южной Америке часто трубопроводы укладывают невысоко над землей. Примером могут служить трубопроводы, проложенные в Венесуэле - в ее обширных равнинных районах, предгорьях Андов и прибрежной части озера Маракамбо.

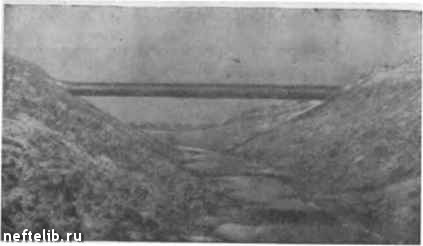

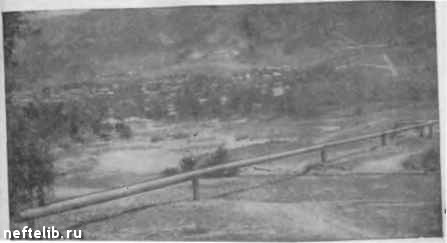

Рис. 5. 8. Надземные переходы газопровода диаметром 529 мм через каналы оросцтельпой систелаг в Средней Азии.

а - првмолинейпый однопролетны*; б - однопролетный двухконсольный (показана часть

перехода).

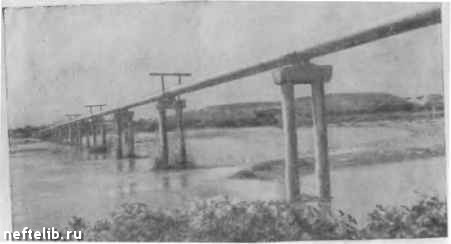

Рис. 5. 9. Многопролетные переходы газопроводов диаметром 529 мм с компен-

саторамп.

, небольшой длины с односторонней компенсацией; б - большой пготяженности с П-образными компенсаторами.
