в зависимости от грунтовых условии, механизмов и оиорудова-ния, наличия материала и других данных применяют железобетонные деревянные и д.еталлические сваи. Для последних чаще используют трубы с последующим заполнением бетоном. Опоры могут состоять из одной-чстырех н более свай. Для промежуточных опор

обычно бывает достаточно одной или двух свай, анкерные опооы устраиваются из двух - четырех свай. Сваи поверху связывают межплг собой ригелями или схватками. На рис. 12. 2 представлены железо бетонные свайные опоры, запроектированные Гипроспецгазом для зигзагообразной прокладки трубопроводов на болотах: скользящая

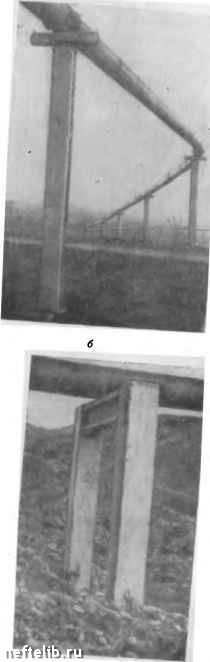

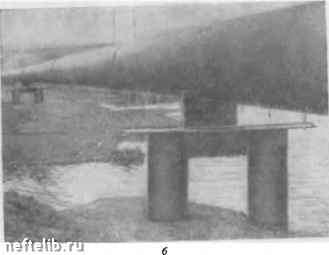

Рис. 12. 3. Опоры со """ми из стальных труб.

„ с одной сваей и простейшей опорной частью; б - нз двух свай, связанна металличе 226

"oSLhh™3°%?67"" -«""бетонным ригелем; г

- в виде жесткой 227



промежуточная опора (рпс. 12. 2, а) состоит из двух свай, неподвил;-ная с вращающимся шарниром (рнс. 12. 2, 6) - из четырех сван. На опорах имеется электроизоляция трубопровода от грунта, которая бывает необходима при наличии электрической защиты трубопровода от коррозии на примыкающих подземных участках. На подвижной опоре сваи с ригелем соединяют путем омоноличивания бетоном, на неподвижной опоре соединение выполнено путем сварки металлических закладных деталей.

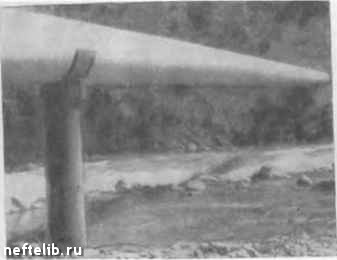

Рнс. 12. 4. Металлическая односвайная опора (свая выполнена

из трубы).

На рис. 12. 3 показаны опоры, в которых в качестве свай прн.\ге-нены стальные трубы. Трубы погружаются в грунт ударными методами, завинчиванием пли подмывом.

На рис. 12, 3. а приведена свайная опора с простейшей продольно-подвижной опорной частью, выполненной из части той же трубы, что и трубопровод. Опора поддерживает среднюю часть прямолинейного перехода трубопровода без компенсации продольных деформаций

(проект Гипрогаза).

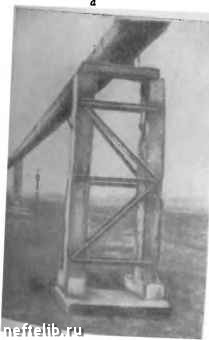

На рис. 12. 3, б опора состоит из двух свай, связанных между собой металлической распоркой (проект Гнпротрубопровода). На рис. 12. 3, в верхние части свай заделаны в массивный железобетонный ригель, образуя достаточно жесткую раму (проект Гипрогаза). На рис. 12. 3, г опоры имеют большую высоту. Стойки, связанные ригелем, распорками и раскосами, образуют жесткую неизменяемую систему. Все элементы, за исключением ригелей, выполнены из труб.


На рис. 12. 4 приведена дгеталлическая одиоссайная опора. Свая-труба После погружения заполняется бетоном. Ригель выполнен из швеллера. Для удобства приварки швеллера верхняя часть сваи может быть немного сплюснута. Приведенная на рисунке опорная часть может допускать лишь продольную, подвижность, если трубу положить на нее свободно, а опорную часть приварить к ригелю, и подвижность в двух направлениях, если опорную часть приварить к трубе и свободно положить на ригель. Во втором случае следует по концам ригеля приваривать ограничивающие упоры.

На рис. 12. 5 показана конструкция подвижной - скользящей и неподвижной деревянных опор, запроектированных Южгн-прогазом для прокладки трубопроводов в районах Крайнего Севера и вечной мерзлоты. На подвижной опоре труба перемещается по металлическим полоскам, прибитым к верхним схваткам. Соединения выполнены на болтах.

На рис. 12. 6, а показана деревянная свайная скользящая опора высотой 3-3,5 м. Для восприятия горизонтальных усилий при такой высоте опоры надземную часть делают в виде жесткой пространственной системы. Элементы опоры соединяют на врубках и болтах.


0200

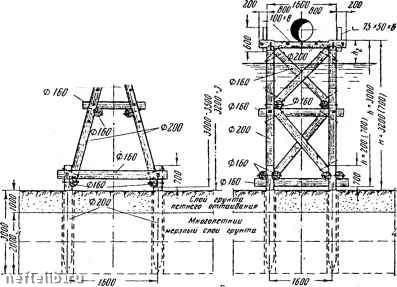

Рис. 12. 5. Деревянные свайные опоры.

а - подвижная, скользящая; 6 - неподвижная; 1 - деятельный слой; г - многолетне-мерзлый грунт.

-----j uiiu.-v и uujliaa.

кольжение трубопровода происходит по стальной полосе, по краядг имеются ограничительные упоры.

221)



На рис. 12. 6, б представлена верхняя часть аналогичной, но неподвижной опоры. Трубопровод к ригелю опоры притянут хомутами

г-ж-,

--.-\ V


100S



7i456

Рис. i2. 6. Деревяниая свайная опора высотой 3-3,5 м, запроектированная Южгипрогазом. а - скользящая опора; б - верхняя часть неподвижной опоры.

диаметром 20 мм. Против поперечного смещения поставлены упорные уголки 75 X 75 X 6 мм. На деревянных элементах ригеля, в местах опирания трубопровода, положены стальные полосы 10 X 8 мм.

Опоры на стойках и рамные опоры

Рамы из нескольких связанных между собой стоек свободно опираются на фундамент или их жестко заделывают в фундамент. Опоры лишь во втором случае могут воспринимать горизонтальное усилие.



Ры адно;т?""*«"Ь1е опо-Р . <>«ечнне(„. , рзм-
