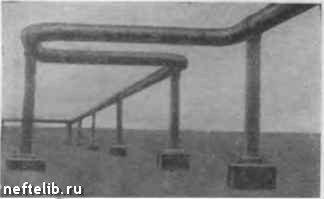

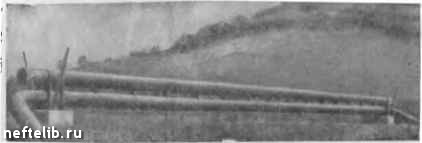

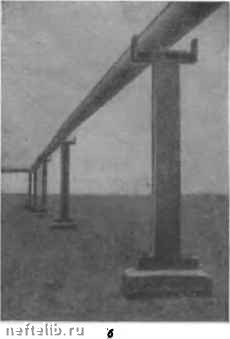

Рис. 5. 10. Надземная прокладка трубопроводов в районах горных выработок

о - п1рямолинейная с П-образными компенсаторами (на подвижных опорах возможно лишь продольное перемещение трубопровода); б - прямолинейная с П-обравными компенсаторами но с опорными частями, позволяющими трубопроводу смещаться в продольном и поперечном направлениях; в - зигзагообразная прокладка трубопровода в виде «змейки».

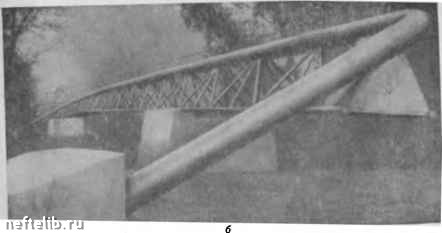

Рис. 5, 11. Переходы.

о газопровода диаметром 1100 мм, построенный в США; б - черев реку на А-обраоных опорах, построенный в Канаде.



* 50 100

?00 300

Миаметр mpi/бы ,мм

Рис. 5. 1-2., Применяемые в Чехословакии переходы ;тппа ♦скоба» а - схема перехода; б - зависимость между диаметром труб и величиной пролета.



Трубопроводы в Венесуэле прокладывают на невысоких бетонных или металлических опорах. Большую часть надземных нефте- и газопроводов укладывают без изоляционного покрытия.

При относительно небольших диаметрах трубопроводов (до 400 мм) компенсация продольных деформаций, возникающих от

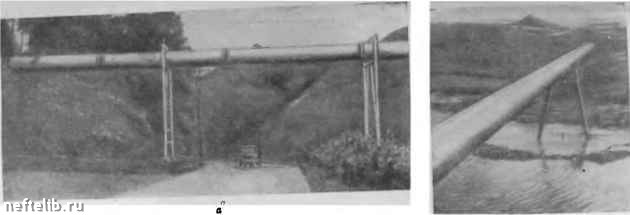

Ри(х 5. 13. Переходы с усилением трубопровода в Чехословакии.

а - через реку Бела из двух труб диаметром 500 мм пролетом 27 м; б - черев реку Лж-тавка иа трубы диаметром 200 мм пролетом 30 м.

изменения температуры стенок труб, производится за счет изменения величины прогиба между опорами (рис. 5. 18, а). Исходя из этих соображений и выбирают расстояние между опорами. Естественно, что при этом методе температурные деформации компенсируются частично и из.менеш1е температуры стенок труб сказывается на величине продольных напряжений в трубах. При таком методе прокладки в местах поворотов трубопровода наблюдаются значительные

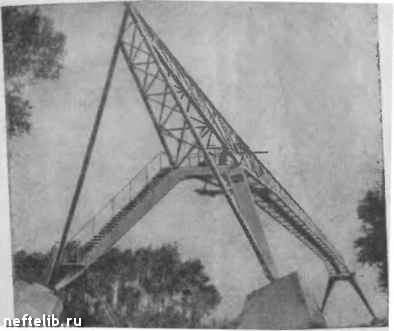

Рис. 5. 14. Переходы в виде ферм в Чехословакии.

а - через реку Лаба из труб диаметром 200 мм пролетом 100,4 м; 6 -через реку Огрже ие трубы диаметром 2500 мм пролетом 84 м.

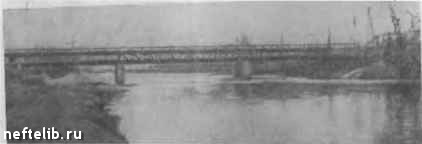

Рис. 5. 15. Переходы через реки, построен-иыв в Венгерской Народной Республике.

а - однопролетный переход; б - трехпролет-ный переход трубопровода, совмещенный с пешеходным мостом.


Рис. 5. 16. Усиление опорного сечения трубопровода на переходе в Коми АССР.


боковые смещения, что предусмотрено конструкцией опор. В местах поворота трубопровода устанавливают скользящие опоры, по которым трубопровод может перемещаться как вдоль, так и перпендикулярно своей оси. Чтобы избежать сползания трубопровода с опор, по концам их делают упоры (рис. 5. 18, б). В местах опирания трубопровода на скользящие опоры к нему приваривают металлические подкладки, предохраняющие стенки труб от истирания.

Открытая прокладка трубопроводов непосредственно по земле была применена в. малонаселенных районах Ближнего и Среднего Востока (рис. 5. 18, в), где климат относительно сухой, и в СССР



Рис; 5. 17., Газопровод диаметром 650 л*.н, проложенный в США на. консолях снаружи ферм автодорожного моста.

а - общий вид трубопровода;, б - роликовая опорная часть.

при прокладке трубопроводов Баку - Батуми и Грозный - Туапсе. Долголетняя эксплуатация этих трубопроводов показывает, что в отдельных случаях трубопроводы можно прокладывать и непосредственно но земле.

§ 2. ОСНОВНЫЕ БАЛОЧНЫЕ СИСТЕМЫ, ПРИМЕНЯЕМЫЕ ПРИ НАДЗЕМНОЙ ПРОКЛАДКЕ ТРУБОПРОВОДОВ

При проектировании надземных трубопроводов очень важно правильно выбрать схему прокладки и рационально сконструировать сооружение с учетом местных условий (грунтовых, водного режима, наличия строительных материалов, механизмов и др.). От этого зависят не только материальные и трудовые затраты и, как результат, общая стоимость сооружения, но также сроки строительства и условия эксплуатации.

Как уже указывалось выше, балочные схемы наиболее просты и дешевы. На газопроводах диаметром 529-1020 мм расстояние
