На рис. 12. 23 показаны скользящие опорные части, запроектированные Востокгипрогазом для газопровода диаметром 720 мм. На рнс. 12. 23, а верхняя площадка, скользящая по опорной плите, приварена к трубопроводу; на рис. 12. 23, б верхняя опорная пло-

щадка приварена к ходгу-

ту, который обжимает трубопровод. Между хомутом и трубопроводом проложен электроизоляционный слой, необходимый при наличии на примыкающих к открытой части трубопровода подземных участках электрической защиты труб от коррозии. Электроизоляция может выполняться из бризола, резины, нескольких слоев липкой полиэтиленовой или пной пленки. Скользящие плоскости смазывают графитовой или иной смазкой. Поперечному смещению опорных частей препятствуют упорные уголки, приваренные к нижней опорной плите, закрепленной на опоре.

В приведенных на рис." 12. 23 опорных частях верхняя скользящая площадка, опирающаяся на плиту, . имеет слишком большую длину (вдоль оси трубопровода), при которой трудно достигнуть ее опирания по всей площади и центральной передачи усилия на опору-Исходя из величины опорной реакции достаточно иметь размер вдоль оси трубопровода 100150-tyti На рис. 12. 24, а и б показаны продольно-подвижные скользящие опорные части, установленные на низкой бетонной опоре и не металлической свае. Конструкция опорных частей весьма проста, но, как и на приведенных на рис. 12. 23 опорных частях, следовал<


Рпс. 12. 24. Продольно-подвпжные скользящие

опорные части, установленные: а на бетонной опоре; б - на металлической свае.

значительно сократить длину площадки передачи давления па опору.

Благодаря простоте конструкции скользящие опорные части применяют особенно часто, но они имеют значительный коэффициент трения (0,15-0,30), вследствие чего на опоры передаются относительно большие горизонтальные усилия от вертикальной нагрузки. При высоких опорах это может привести к усложнению их конструк-




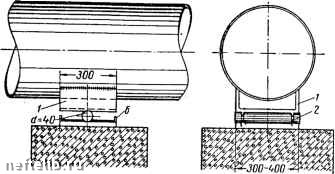

Рпс. 12. 25. Катковые продольно-подвижные опорные части.

а - с одним катком; б - с тремя катками; 1 - швеллер; г - реборды; 3 - рамка, связывающая катки; 4 - опорные площадки пз швеллеров; я - катки с упорными кольцами; 6 - упор.

цни и увеличению стоимости. Намного меньшие горизонтальные реакции передаются на опоры, если применить катковые опорные acти по типу представленных на рис. 12. 25. На рис. 12. 25, а опорная часть имеет только один каток с пазами, в которые входят направляющие реборды нижней опорной плиты. По концам площадки "ирания сделаны упоры, ограничивающие движение катка. Недостатком таких опорных частей является то, что каток при двияче-пин часто поворачивается и заклинивается или постепенно угоняется к краю.



Лучше применять опорные части, состоящие пз двух-трех катков, связанных между собой жесткой рамкой (рис. 12. 25, б). Такие тележки в меньшей степени подвержены перекосам и угону. Катковые опорные части показаны таюке на рис. 12. 26, а, б, в. На последнем для предотвращения поперечных смещений установлены вертикальные упоры из двутавра, упирающиеся в укрепленные на хомуте направляющие. Такую конструкцию нельзя считать удачной.

На рис. 12. 26, г показана опорная часть, в которой валок вращается на оси. В ней исключена возможность смещения катка с оси опоры, но она обладает большим коэффициентом трения, чем опорные части с непосредственным опиранием на катки.

В ряде случаев трубопровод бывает удобно подвешивать на двух тяжах, расположенных по бокам трубы. Длину тяжей назначают в зависимости от расчетной величины перемещения трубопровода. При подвеске трубопровод помимо продольной подвижности и.меет также и поперечную.

Продольное перемещение трубопровода на опорах может достигаться также путем применения качающихся стоек с шарнирным креплением в нижней и верхней частях и за счет изгиба стоек, если ожидаемые перемещения трубопровода невелики.

При монтаже подвижных опорных частей очень важно иметь плотное их прилегание по всем плоскостям опирания и передачу усилий на опору точно в запроектированных местах. Небольшие смещения и повороты трубопровода после закрепления опорных частей могут нарушить указанные выше требования. Для того чтобы этого избежать, окончательную выверку положения и закрепление верхних площадок опорных частей производят послевыверки положения трубопровода на опорах и заварки монтажных стыков.

Свободно-подвияч-ные опорные части

Свободно-подвижные опорные части не должны ограничивать перемещение трубопровода в расчетных пределах ни в продольном, ни в поперечном направлении. Их широко применяют при зигзагообразной и криволинейной прокладке трубонроводов, а также на опорах под спинки компенсаторов. Наиболее часто применяют скользящие опорные части но типу представленных на рис. 12. 27. На рис. 12. 27, а вся верхняя часть опоры выполнена из металла, на рис. 12. 27, б опора железобетонная, а трубопровод скользит по металлической полосе. В месте опирания трубопровода к нему приваривают подкладку из части той же трубы или устанавливают хомут. Под хомутом может быть пролонен электроизолирующий слой (рис. 12. 27, б). Несмотря на то, что длина площадки скольжения назначается больше ожидаемого перемещения (не менее чем в 1,5 раза), но концам ее делают

и ? л

ее Э а

а* и




кой.



Рис. 12. 27. Свободно-подвижные опорные части. а - с металлической верхней частью опоры; б - с железобетонным ригелем.

На рис. 12. 28, а показана конструкция свободно-подвижной опорной части, в которой опорный рельс изолирован от бетона благодаря тому, что он крепится к пробкам из изолирующего материала.

Описанные выше свободно-подвижные скользящие опорные части не требуют столь точной укладки на них трубопровода, как продольно-подвижные скользящие и катковые опорные части. При мон-

таже трубопровода допускаются его небольшие линейные смещения и повороты вокруг оси.

При высоких опорах, имеющих относительно небольшую жесткость вдоль оси трубопровода, можно применять вращающиеся на оси валковые опорные части с поперечным скольжением по ним трубопровода. В Коми АССР широко применяют подвеску трубопровода




200200-

Рис. 12. 28. Опорные части для зигзагообразной прокладки трубопроводов с электроизоляцией трубопровода от опоры.

1-свободно-подвижная; б - неподвижная вращающаяся, t -глухари; г-электроизолирующая подкладка; 3 - электроизолирующие пробки; 4 - сборная железобетонная насадка; S -металлическая ось опоры; 6 - металлическая опорная площадка; ~ - закладная деталь в железобетонной насадке; S - электроизолирующая прокладка илп покрытие.

иа ДЛИННЫХ тяжах (см. рис. 12. 17). На рис. 12. 18 показана подвеска трубопровода к железобетонной опоре и деталь подвески трубопровода с его изоляцией от бетона. Подвеска трубопровода на одном тяже обеспечивает более свободное его перемещение, чем скользящие опоры, но при большой расчетной величине перемещения приходится применять длинные тяжи. Помимо этого, учитывая возможность неравномерной загрузки опор прп монтаже и во время •чксплуатации тяжи приходится ставить с большим запасом, что увеличивает расход металла.
