• КОНСЕРВАиПОННЫЕ 3 СМАЗОЧНЫЕ МАТЕРПАЛЫ

В качестве основных загустителей в продуктах группы Д- используют битумно-каучуковые, битумно-полимерно-восковые, полимерные или полимерно-восковые композиции с включением наполнителей, маслорастворимых ингибиторов коррозии и органических растворителей.

Группа Д-2. Эти продукты имеют более широкую область применения, чем составы группы Д-1. Их широко используют при хранении, транспортировании, периодической и постоянной эксплуатации практически всех видов металлических изделий. Продукты этой группы - составы НГ-216Б, НГ-222Б, Ингибит-С, Кабинор - образуют на металле более тонкие пленки (20-100 мкм). чем продукты группы Д-1.

ПИНС групп Д-1 и Д-2 часто содержат одинаковую композицию активного вешества и различаются только содержанием растворителя (НГ-216А, НГ-216Б, НГ-222А, НГ-222Б). Продукты марки Л отличаются меньшим содержанием уайт-спирита.

Составы группы Д-2 часто являются рабоче-консервационны-ми, и их широко применяют для наружной и внутренней консервации сложных метатлоизделий, имеюших узлы трения, а также для зашиты от коррозии самих узлов трения: подшипников, червячных и гипоидных передач, редукторов, трансмиссий, шарниров, цепей, тросов, канатов, гусениц тракторов, тягачей и пр.

Группа МЛ-1. Продукты этой группы предназначены для зашиты скрытых и труднодоступных внутренних поверхностей металлических изделий, прежте всего скрытых поверхностей автомобильной техники: лонжеронов, порогов, стоек, внутренних поверхностей дверей, фар и др. Кроме того, составы группы МЛ-1 применяют для зашиты скрытых поверхностей железнодорожных вагонов, сельскохозяйственной техники, труднодоступных элементов мостов, эстакад, строительных конструкций, скрытых профилей самолетов, где может скапливаться агрессивный электролит, для зашиты резьбовых соединений и сварных швов.

К продуктам группы МЛ-! относят составы Мовиль, НГ-222Б. ПИНС-АТ.

Группа МЛ-2. Назначение продуктов этой группы аналогично назначению продуктов фуппы МЛ-1, но они образуют тиксотропную структуру в растворителе и имеют более высокую температуру каплепадения. Продукты группы МЛ-2 (Оремин, Мольвин-МЛ)

ПЛЕНКООБРАЗУЮЩИЕ . ИНГИБИРОВАННЫЕ НЕФТЯНЫЕ СОСТАВЫ *

используют на автомобилестроительных объединениях и заводах (АвтоВАЗ, АЗЛК, ЗИЛ, ГАЗ, КАМАЗ и др.) для зашиты скрытых полостей автомобилей. Их наносят на зашишаемые поверхности в процессе сборки автомобилей на конвейере.

Группа З.Ч. Продукты этой группы предназначены лля зашиты запасных частей, полуфабрикатов при межоперационном хранении, металлического листа, проката, станков, инструмента, средних и мелких металлоизделий. Они образуют на металле полутвердые тонкие пленки. Продукты группы З.Ч. на многих заводах используют в смеси с хлорорганическими пожаробезопасными растворителями, например, трихлорэтиленом (НГ-216В). Консервация изделий в этом случае совмещается с их промывкой и осушествляется методом окунания. В последние годы большое распространение получили продукты группы, наносимые из водных сред (3-d), к ним относятся составы Аквамин и Ситаква.

Механизм защитного действия ПИНС определяется:

1) физико-химическими свойствами в растворителе, определяемыми компонентами ПИНС и взаимодействиями между этими компонентами;

2) процессами и яа:тениями, происходящими при нанесении состава на металлические поверхности: вытеснением пленки адсорбированной воды (электролита) с поверхности металла ( при этом важна как быстрота вытеснения воды, т.е. быстродействие, так и полнота ее удаления); смачиванием металла, растекаемостью по металлу, прониканием в микрозазоры, миктротрещины, пропитыванием продуктов коррозии, прониканием сквозь микропоры Лакокрасочных материалов без их разрушения и пр.; испарением Растворителя и формированием пленки под воздействием сил адгезии и когезии, процессами хемосорбции и адсорбции ПАВ на поверхности Металла; окончательным формированием пленки покрытия;

3) защитны.м действием сформировавшейся пленки на металле, зависящим от особенностей ее строения, физико-химических Коллоидных и реологических свойств активного вещества (сухого остатка).

В табл. 8.5 приведены рекомендации по запщтс пленкообразую-1ЦИМИ ингибированными нефтяными составами различных групп и Подгрупп металлических изделий по ГОСТ 9.014-78. На рис. 8.1 дана Схема применения ПИНС для консервации скрытых поверхностей Коробчатого сечения кузова (внутренние панели дверей, лонжероны.

8.5. Защита металлических изделий пленкообразующими ингибированными нефтяными составами

Подгруппа изделий по гост 9.014-78

Характеристика изделий

Наименование изделий

Рекомендуемые ; ПИНС

11-2 11-4

IV-1

IV-2

IV-4 V

/. Изделия простой формы из черных и цветных металлов

Мелкие изделия массового производства

Изделия с точно обработанной поверхностью

Изделия с легкодоступными внутренними поверхностями (полости, углубления)

Винты, гвозди,заклепки, гайки, пружины

Валы, оси, клапаны, зубчатые колеса

Баки,резервуары, крылья автомобилей, шасси, рамы, поршни

. Изделия сложной формы

Изделия сложной формы с подвижными частями

Изделия, у которых поверхности, подлежащие консервации, работают в контакте с маслом или другими технологическими жидкостями Изделия с труднодоступными внутренними поверхностями и (или) большими полостями

Двигатели внутреннего сгорания, станки, компрессоры, турбины

Карданные валы, редукторы, масляные фильтры, карбюраторы.

Холодильные системы, паровые и водные котлы, теплообменники

IV. Изделия простой формы Изделия с большой плоской поверхностью (прокат)

Изделия холоднокатаные, горячекатаные, штампованные, кованые Трубы всех видов Изделия из черных металлов,

из черных и цветных металлов Листы, ленты (в том числе листовое железо автомоби-лесгроения) Прутки, листы, болванки, угольники, профильный прокат

крупногабаритные, сложные формы Металлоконструкции различных видов

НГ-216В, Аквамин, Ситаква

НГ-216Б и В, НГ-222Б, Кабинор, ПИНС-АТ НГ-222А,

Ингибит С, Кабинор, Мовитин,

ИВВС-706М

НГ-216Б и В,

НГ-222А и Б, Мовиль,

Мольвин-МЛ, Оремин, ПИНС-АТ НГ-216В, Мовиль,

Мольвин-МЛ, Оремин

НГ-216А и Б, НГ-222А и Б, Мольвин-МЛ, Оремин, ПИНС-АТ

НГ-222А и Б, Мовиль, ПИНС-АТ То же

НГ-216А. НГ-222А, Ингибит-С, Кабинор, Мовитин

ПЛЕНКООБРАЗУЮЩИЕ ИНГИБИРОВАННЫЕ НЕФТЯНЫЕ СОСТАВЫ

стойки, балки и усилители) и днища (собственно днище, внутренние поверхности брызговиков, крылья) автомобиля. Как следует из представленных данных, те или иные виды ПИНС можно использовать практически для любых металлических изделий.

Краткая характеристика ПИНС, вырабатываемых отечественной промып1ленностью приведена ниже. В табл. 8.6 указаны основные физико-химические и защитные свойства этих продуктов.

НГ-216 (ТУ 38.101427-76) выпускают трех марок - А, Б. В. Состав марки А предназначен для защиты от коррозии наружных поверхностей деталей из черных и цветных металлов, которые хранятся на открытых площадках и cкJaдax в особо жестких и средних условиях; .марки Б - для защиты от коррозии наружных поверхностей из черных и цветных метгшюв (в том числе подкузовной части и узлов двигателя автомобиля), а также для хранения запасных частей

1 19 22 9 23 10 7 13

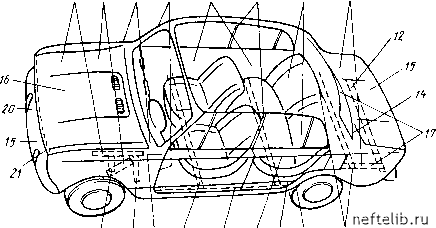

235 6 18 16 8 11 Рис. 8.1. Схема нанесения защитных составов при консервации автомобилей семейства «Жигули»:

/ - передние лонжероны; 2, 19, 20 - передние поперечные балки; - передние Коробчатые стойки; 4, 18 - поперечные балки; 5 - усилительная балка; 6 - коробчатое сечение порожка; 7- задние лонжероны; 8 - боковые лонжероны; 9 ~ передние стойки дверей; 10- средние стойки; / / - усилитель подколесного кожуха; 12 - лонжероны и багажнике; 13 - задняя и передняя поперечные балки; 14 ~ средние усилители; /5- усилитель крышки багажника; 16 - усилитель капота: 17 - опора рессор; 21 - гнезда для фар; 22 - место соединения крыла с вентиляционным кожухом; 23 - внутренние панели дверей

8.6. Характеристики пленкообразующих ингибированных нефтяных

ПЛЕНКООБРАЗУЮЩИЕ ИНГИБИРОВАННЫЕ НЕФТЯНЫЕ СОСТАВЫ

составов
