Обводненность, %

1 1 1 1

Г, 10

Время, мес.

Рис. 5.32. Динамика обводненности продукции месторождения Фортис



Определив площадь S под кривой ju = ju)), коэффициент Лоренца-Джини можно определить по формуле (см. раздел 5.4)

L = S0-5 = 2S -1. 0,5

Анализируя динамику изменения коэффициента L, можно получить представление о гидродинамическом состоянии пласта и наметить мероприятия, призванные упорядочить фильтрационные потоки и повысить полноту извлечения нефти.

Для примера на рис. 5.33 приведена зависимость коэффициента Лоренца-Джини от времени, построенная по данным разработки месторождения Магнус. Как видим, с августа 1987 г. по июль 1994 г. месторождение разрабатывалось достаточно равномерно, о чем свидетельствуют низкие значения коэффициента Лоренца-Джини по нефти (L ~ 0,3). Этот период характеризуется примерно равными уровнями отбора и закачки жидкости (показатель компенсации близок к единице). Однако после июля 1994 г. интенсивность закачки была повышена, что немедленно сказалось на неравномерности отбора нефти (см. рис. 5.33). Повышенные значения коэффициента Лоренца-Джини до августа 1987 г. объясняются неустойчиво-стями, свойственными ранней стадии становления системы поддержания пластового давления (неустойчивой компенсацией). Из этого анализа следует вывод о том, что наиболее оптимальным режимом разработки этого месторождения является поддержание закачки воды на уровне отбора жидкости (сбалансированное заводнение).

Степень упорядоченности фильтрационных потоков можно характеризовать также значениями энтропии. Для этого в каждый данный момент времени строится гистограмма распределения дебитов нефти (или газа, воды, жидкости), т. е. определяется доля

Pi =

скважин, имеющих дебиты в интервале (qi, qi +Aq), где

qi = q0 + ,

Aq = q--q0 , m

Aq - длина частичного интервала, m - общее число частичных интервалов, на которые делится весь диапазон изменения дебита, q0 и qm - минимальное и максимальное значения дебита, ni - число скважин, имеющих дебит в интервале (qi, qi + Aq), i = 1, 2,m -1, N - общее число скважин.

Энтропия вычисляется по известной формуле теории информации [45]

Э = - S Piin Pi.




02.82

11.84

08.87

05.90

01.93

10.95

07.98

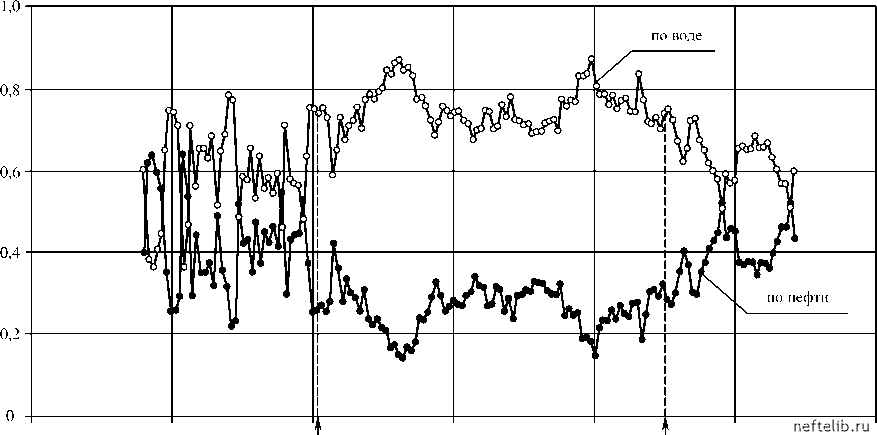

Рис. 5.33. Динамика значений коэффициента Лоренца (Джини) но дебитам нефти и воды месторождения Магнус
