Путем обработки кривых релаксации давления определялась зависимость приращения давления Аpj = pj° - и времени релаксации Ai от уровня давления , i = 1, 2, (рис. 4.15 и 4.16).

Как видно из этих рисунков, при приближении давления к давлению конденсатообразования наблюдается резкое усиление неравновесных свойств газоконденсатной смеси. Это может быть объяснено тем, что в предпереходной области (около 23 МПа) начинается образование микрозародышей конденсата, максимальным образом проявляющих себя при давлении около 20,5 МПа.

Следующая серия экспериментов была посвящена исследованию особенностей фильтрации газоконденсатной смеси в предпереходных условиях.

Для изучения влияния микрозародышей конденсата на характеристики пористой среды при давлениях, превышающих давление начала конденсации, использовались стационарные и нестационарные методы исследования, заключающиеся в установлении индикаторной зависимости и регистрации кривых восстановления давления на насыпной фильтрационной модели, представляющей собой колонку, набитую измельченным кварцевым песком с проницаемостью 0,02 мкм2.

А1, 10-1 МПа

0,6 -

0,4 -

0,2 Н


0 15,0 20,0 25,0

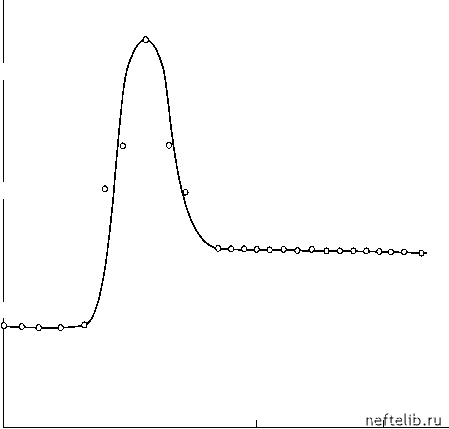

Рис. 4.15. Зависимость значения Аpi от уровня давления

p, МПа



Ai, мин

150 k

100 k

50 k


15,0

20,0

25,0

30,0

p, МПа

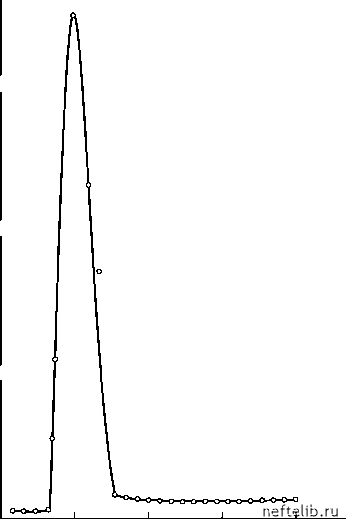

Рис. 4.16. Зависимость времени восстановления давления от уровня давления

Исследуемая газоконденсатная система полностью аналогична смеси природного газа и гексана, использованной в описанных выше экспериментах.

Индикаторные кривые и КВД снимались при различных уровнях давления в фильтрационной колонке.

В ходе экспериментов давление в колонке ступенчато уменьшалось с шагом Ар0 = 1,6 МПа, начиная со значения р0 = 33,6 МПа.

На каждом уровне на модели пласта создавался перепад давления 0,8 МПа, поддерживаемый постоянным. После установления равновесной фильтрации определялся расход газа Qr. На рис. 4.17 представлена зависимость этой величины от уровня давления. Как видно из графика, в пред-переходных условиях наблюдается значительное улучшение фильтрационных свойств, что аналогично явлениям, имеюш,им место при фильтрации газожидкостной смеси с зародышами газа (раздел 4.1, 4.2).



Q Г X10-6, м 3/с


20,8

20,8

27,2

30,4 p, МПа

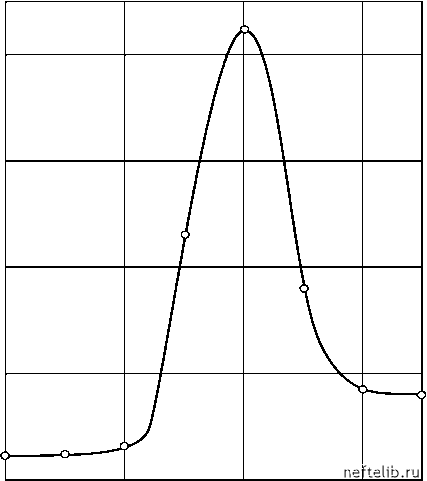

Рис. 4.17. Зависимость расхода газа от уровня давления

Максимальное значение расхода имеет место при давлении 27,2 МПа и превышает расход, замеренный при 32 МПа, примерно на 20%. Дальнейшее снижение давления приводит к уменьшению дебита газа и при приближении к давлению начала конденсации составляет примерно 70% от максимального значения расхода газа.

Выявленные закономерности могут быть объяснены появлением на поверхности пор микрозародышей конденсата. Вначале они способствуют улучшению фильтрационных характеристик пористой среды, но дальнейшее снижение давления приводит к увеличению размеров микрозародышей, вследствие чего фильтрационные сопротивления вновь возрастают.

Кроме замеров расхода газа, на каждом уровне давления производились нестационарные гидродинамические исследования. При этом перекрывался выход фильтрационной колонки, давление на входе поддерживалось постоянным, а на выходе снимались кривые восстановления давления Аp(t).
