v /m



-7ZW77777777777777777777777777/,

/}/}

Рис. 10.13. К определению высоты верхнего строения зданий насосных станций

приводит К необходимости сооружения подводной части машинного здания большой высоты.

Высота верхнего строения, не оборудованного подъемными механизмами, в зданиях насосных станций незаглубленного типа должна быть не менее 3 м. В зданиях станций, оборудованных стационарными грузоподъемными механизмами, высоту верхнего строения определяют расчетом. ,

Помещение, оборудованное подвесной кран-балкой (рис. 10. 13,а), должно иметь высоту

верхн.стр

>/ll + /l2 + /l3 + /l4 + 0,5„

(10,2)

где /iiT-высота монорельса кран-балки с учетом конструкции крепления его к перекрытию; Кч - минимальная высота от крюка до низа монорельса; Яз - высота строповки .груза (принимаемая равной 0,5-1 м); /г4 - высота груза;

0,5 - минимальная высота от груза до пола или до установленного оборудования.

Если при транспортировании груза на монтажную площадку его необходимо проносить над установленным оборудованием (рис. 10.13,6), то в формулу (10.2) вводится дополнительно высота этого оборудования /1обор.

Верхнее строение насосной станции, оборудованной мостовым краном (см. рис. 10.12), должно иметь высоту

верхн.стр>/1+ / + 3-1-/1.-1-0,5+ /1,бор + 0Л, • (10.3)

где hi - высота крана над головкой подкранового рельса;

/i2-минимальная высота от крюка крана до головки рельса; 0,1 - минимальное расстояние по высоте от низа перекрытия до

верха балки или грузовой тележки крана. Остальные обозначения те же, что и ранее.

Если груз (насос, электродвигатель и т. д.) доставляется непосредственно на монтажную площадку насосной станции, то для возможности его погрузки и выгрузки высота верхнего строения, подсчитанная по формулам (10.2) и (10.3), должна быть увеличена на высоту /1трансп от пола до грузовой платформы.

Окончательные размеры машинного здания насосной станции как в плане, так и по высоте устанавливаются технико-экономическими расчетами и обязательно увязываются с унифицированными размерами конструкций производственных помещений, предусмотренными СНиП.



§ 61. ПОДЗЕМНАЯ ЧАСТЬ ЗДАНИЯ НАСОСНОЙ СТАНЦИИ. ФУНДАМЕНТЫ И ОПОРНЫЕ КОНСТРУКЦИИ

Подземная часть здания насосной станции может иметь различную, конструкцию в зависимости от типа станции, компоновки оборудования и величины заглубления. В подавляющем больщинстве случаев подземная часть здания выполняется из монолитного бетона и железобетона, реже из сборных элементов, поскольку помимо трудности унификации отдельных элементов подземной части станции довольно сложно обеспечить водонепроницаемость сборной конструкции, имеющей большое число стыков.

Расчет подземной части ведут на прочность и общую устойчивость. Действующие силы и нагрузки, равно как и коэффициенты запаса, определяют в зависимости от класса капитальности сооружения, согласно действующим техническим условиям и нормам проектирования гидротехнических сооружений.

При небольшом заглублении и строительстве подзе.мной части здания станции в открытом котловане обычно отдают предпочтение прямоугольной в плане форме здания, как обеспечивающей наиболее удобную с точки зрения эксплуатации компоновку трубопроводов и оборудования. Для облегчения напряженного состояния конструкции и уменьшения объема бетона вертикальные стены (при больших пролетах строения) усиливают внутренними поперечными балками, внешними тшлястрамн или контрфорсами.

При большом заглублении переходят иа цилиндрическую конструкцию подземной части (рис. 10.14,а), которая при необходимости может быть усилена поперечной диафрагмой (рис. 10.14,6). При большом числе мощных агрегатов, определяющем значительную протяженность здания, находят применение сотовые (рис: 10.14,s), эллиптические (рис. 10.14,2) и ячеистые (рис. 10.14,(3).. конструкции. Такие формы подземной части позволяют вести строительство опускным способом с непрерывным бетонированием стен.

Подземная часть здания насосной станции должна иметь надежное основание. При грунтах, обладающих достаточной несущей способностью, под здание станции укладывают сначала подготовку из гравия или из щебня слоем 5-10 см, втрамбованного в грунт и выравнивающего поверхность основания, затем слой тощего бетона марки 40- 60 толщиной 15-20 см и сверх бетона гидроизоляционный слой из асфальта толщиной 2-3 см, армированного сеткой из проволоки 5-6 мм с шагом 20-30 см, предохраняющей асфальт от выдавливания. При слабых грунтах применяют различные конструкции основания: свайные, опускные колодцы, столбчатые и др.

Для борьбы с фильтрацией воды, наружную поверхность стен подземной части здания насосной станции на 0,5 м выше максимального горизонта воды покрывают битумной гидроизоляцией. Поверхности, не засыпаемые грунтом, покрьгвают двумя слоями торкрета с затиркой и железнением; стены, засыпаемые грунтом, покрывают двумя-тремя слоями нефтебитума, растворенного в бензине, а затем мешковиной или рулон- ным материалом. Внутренние поверхности подземной части здания насосной станции штукатурят с церрезитом и окрашивают влагоустойчивыми красками.



<Рис. 10.14. Формы подземной части зданий насосных станций шахтного типа

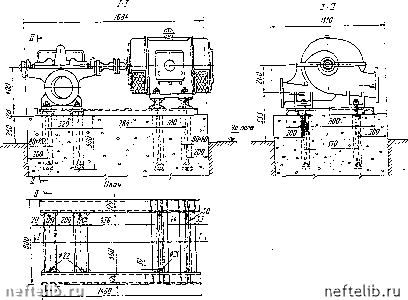

Рис. 10.15. Установка насоса бНДв на фундаментной плите

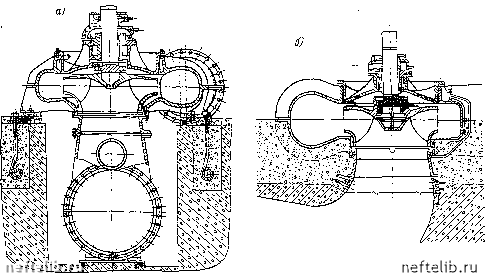

Рис. 10.16. Установка вертикальных центробежных насосов типа В

Фундаменты. Горизонтальные центробежные насосы типа К с электродвигателями обычно монтируют на общей чугунной плите заводского изготовления, более мощные насосы (типов Д, НД и многоступенчатые) - на рамах, изготовляемых из прокатной стали непосредственно на месте.

В наземных и частично заглубленных насосных станциях агрегаты устанавливают на специальных фундаментах (рис. 10.15). Ширину и длину фундамента принимают на 10-15 см больше ширины и длины плиты или рамы, на которой смонтированы насос и приводной электродвигатель.

Глубина заложения фундамента зависит от расположения всасывающих и напорных трубопроводов и определяется расчетом с учетом
