ные расходомеры. Длина прямолинейного участка для их установки значительно меньше, чем для установки расходомера Вентури, поэтому их можно устанавливать в помещении машинного зала без увеличения габаритов здания.

Число напорных водоводов от насосной станции с учетом перспективного развития рекомендуется принимать не менее двух. Напорные водоводы оборудуют переключениями, число .которых принимается из расчета возможности пропуска 70%-ной расчетной подачи насосной станции при аварии на одном из .водоводов.

В наиболее высоких точках перегиба трассы водовода устанавливают вантузы, а в наиболее низких точках - грязевые выпуски (рис. 11.16). Всю арматуру напорных трубопроводов размещают в колодцах или в камерах, размеры которых определяют на основании норм и правил установки арматуры. При повороте трубопровода в вертикальной или горизонтальной плоскости более чем на 10° нужно устраивать упоры, конструкция которых определяется на основании расчета.

§ 74. ВОДОСНАБЖЕНИЕ КАНАЛИЗАЦИОННЫХ НАСОСНЫХ СТАНЦИЙ

Помещения канализационных насосных станций оборудуют двумя система.ми холодного водоснабжения: системой хозяйственно-питьевого водопровода и системой производственного водопровода. Вода для хозяйственно-питьевых и производственных нужд подается по одному вводу (на .крупных станциях - по двум вводам).

Канализационные наеосные станции, как правило, снабжаются водой от водопроводной сети .ближайшего населенного пункта или предприятия, что наиболее просто и экономически целесообразно. В отдельных случаях, при надлежащем технико-экономическом обосновании, насосные станции, удаленные на значительное расстояние от территории населенного пункта, получают во.ду из местного источника - артезианской скважины.

На средних и крупных насосных станциях с пОСтоянным пребыванием обслуживающего персонала устраивают системы горячего водоснабжения с централизованным приготовлением воды на тепловом пункте, расположенном в помещении насосной станции, или с получением горячей воды от центрального теплового пункта микрорайона. На небольших насосных станциях устанавливают индивидуальные водонагреватели (водоводяные, пароводяные или электронагреватели НА-1А).

Расход воды на хозяйственно-питьевые нужды определяют в соответствии с санитарными нормами для цехов, работа в которых связана с большими загрязнениями, и принимают 45 л в смену на одного работающего (с учетом работы ремонтной бригады). Расход на одну душевую сетку составляет 500 л/ч; на мойку полов в помещении решеток и машинного зала - 0,5-1 л/м. Требуемый напор в системе хозяйственно-питьевого водопровода определяется по наиболее удаленному и высоко расположенному санитарному прибору (СНиП 11-Г.1-70).

В системе производственного водопровода расход воды определяется по паспортам технологического оборудования и складывается из расхода: на охлаждение и гидроуплотнение сальников основных насосов- 0,3-0,5 л/с; на питание дробилок для смыва раздробленного осадка - 6-8 л на 1 кг отбросов; на питание вакуум-насосов (циркуляционная вода)-0,085 л/с; на периодическую промывку уплотни-тельных колец рабочего колеса насосов ФВ-8-12 л/с, на перио-днчеакую промывку импульсных трубок дифманометров.

Требуемый напор в сети производственного водоснабжения, как правило, диктуется требуемым напором для гидроуплотнения сальников и устанавливается по техническому паспорту фекальных насосов, обычно он принимается на 2-3 м выше напора, развиваемого насосом. Для насосов Ф4000/28 напор в сети определяется по требуемому

напору для промывки уплотнения рабочего колеса, который превышает напор насоса на 10-20 м.

В системе производственного водопровода (рис. 11.17) вода от ввода из городской сети поступает в бак «разрыва струи», который устанавливают в высоко расположенном помещении в здании станции, с тем чтобы максимально использовать свободный напор, имеющийся в питающей сети. Из бака вода подается в сеть производственного-водопровода непрерывно работающими насосами. Обычно работа фекальных насосов сблокирована с работой насосов системы производственного водопровода (для бесперебойной подачи чистой воды на уплотнение сальников). В системе производственного водопровода устанавливают два насоса: один рабочий, один резервный.

Напор насоса, м, определяют по выражению

где р - напор в напорном трубопроводе плюс рекомендуемый запас, м;

2д.б- отметка дна бака разрыва струи, м;

2о.н - отметка оси насоса производственного водопровода, м.

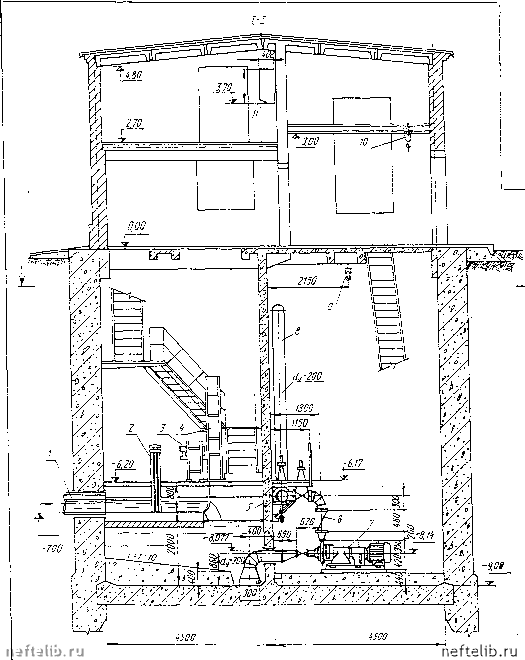

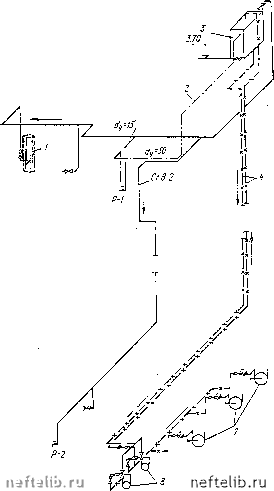

Рис. 11.17. Схема технического водоснабжения

/ - водяной пюдопрвватель; 2 - паре.гввной "прубояравод; Л - бак «ра.зрыва струн»; 4 - трубопроводы к насоса.м-повыснтелям напора; 5-водомерный узел; 5-.ввод водопровода; 7-основные насосы; S - «а.сасы-павысиггели

Вместимость бака для небольших насосных станций, оборудованных насосами Ф16/27 - Ф144/46, принимают 0,5 м, для средних -1 - 1,5 м и для крупных - 4-6 м.

Перекрытие помещения, где устанавливают бак «разрыва струи», должно быть рассчитано на соответствующую нагрузку при полном заполнении бака. Недостатком рассмотренной системы является необходимость непрерывной работы насоса производственного водопрово-.да даже при расходах, в несколько раз меньших расчетного, вследствие чего возрастают эксплуатационные расходы.

На крупных насосных станциях применяют пневматические установки с резервуаром-гидроаккумулятором для «разрыва струи» и с ав-
