томатюиравакньгм компрессором, который включается в работу при понижении давления в гидроаккумуляторе ниже требуемого в системе производственного водопровода. Стоимость пневматической системы с гидроаккумулятором выше, чем системы с постоянно работающими насосами. Но так как компрессор работает .периодически, только на пополнение потерь сжатого воздуха, значительно сокращаются э-ксплуа-тационные затраты и стоимость установки экономически оправдывается. Экономические показатели пневматической системы возрастают, если на насосной станции установлены задвижки с гидроприводом, питаемым от гидроаккумуляторов. В этом случае вместимость гидроаккумуляторов рассчитывают из условия достаточного запаса воды н напора для закрывания задвижек всех работающих насосов одновременно при выключенном компрессоре.

§ 75. КОНСТРУКЦИИ КАНАЛИЗАЦИОННЫХ НАСОСНЫХ СТАНЦИЙ

Канализационная насосная станция (ТП-902-1-19) заглубленного типа (рис. 11.18) .рассчитана на три агрегата Ф144/46 или Ф144/10,5 (два рабочих и один резервный).

Сточная жидкость подводится по коллектору. В подводящем канале установлены затворы. Подземная часть здания круглой формы в плане выполнена из монолитного железобетона и сооружается способом опускного колодца; надземная часть прямоугольной формы в плане -из кирпича. Вместимость приемного резервуара около 45 м, что соответствует

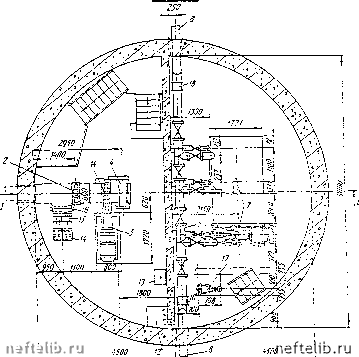

Рис. 11.18. Канализационная насосная станция на три агрегата

- воолводящий коллемгор; 2, /5 - затворы; 3-дробилка; 4 - мехаиизировааная решетка; 5 - напорный лсоллектор; 6-обратный .клаяал; 7-«асосный агрегат; S - напорный (ттруботровод; Р, /О- тали; /У -бак; люк; /3-раковияа; /4-.корыто; /5 - решетка с ручной очисткой; i7 - вих-

ревой насос; /8- расходомер



12-минутной подаче насоса Ф144/46 или 8-минутной подаче насоса Ф144/10,5. Дно приемного резервуара имеет уклон 0,1 к приямку, в котором расположены всасывающие трубы.

Крупные плавающие и взвещенные загрязнения задерживаются на рещетке РМВ 600/800. Ширину прозоров рещетки принимают: для насосов Ф144/46-40 мм, для насосов Ф144/10,5-60 мм. На насосных станциях, предназначенных для перекачивания сточной жидкости на очистные сооружения, устанавливают рещетку с прозорами 16 мм. Пуск и остановка механизированных грабель автоматизированы по времени. В качестве резервной принята рещетка с ручной очисткой.

Отбросы, задержанные на решетках, сбрасывают в дырчатое корыто, а затем 1-3 раза в сутки сортируют на лотке и подают в загрузочную воронку дробилки Д-3. Измельченные отбросы разбавляются перекачиваемой сточной водой (которую подают к дробилке по трубе диаметром 25 мм) и через отверстие в перекрытии под дробилкой сбрасываются в приемный резервуар перед решеткой.

В машинном зале размещают три насосных агрегата, установленных под залив. Два агрегата устанавливают на общую фундаментную подушку. Насос и электродвигатель каждого агрегата монтируют на литой чугунной плите, входящей в комплект поставки насоса.

Напорные трубопроводы оборудованы обратными клапанами для того, чтобы сточная жидкость не попадала из напорного трубопровода в приемный резервуар.

Для уменьшения износа валов основных насосов предусмотрено гидравлическое уплотнение сальников водой, подаваемой из системы производственного водопровода под напором 20-60 м (для насосов Ф144/46) и 14-34 м (для насосов Ф144/10,5); расход воды 3-5 л/с для насосов Ф144/46 и 0,3-1 л/с для насосов Ф144/10,5. Бак «разрыва струи» вместимостью 0,5 м установлен на втором этаже в надземной части насосной станции. Для подачи воды в систему производственного водопровода в машинном зале установлены два вихревых насоса 2,5В-18М (или 1В-0,9М).

Воду, собираемую с пола машинного зала в приямок, откачивают основными насосами по трубе диаметром 25 мм, присоединяемой к всасывающим линиям насосов. На конце трубы установлен пробковый кран с поплавком. При заполнении приямка водой поплавок поднимается, открывает кран и любой из работающих основных насосов откачивает воду.

Подачу насосной станции измеряют индукционными расходомерами, устанавливаелыми на каждом выпуске напорных трубопроводов (D = = 300 мм).

Для подъема и транспортирования насосов, электродвигателей и арматуры трубопроводов при их монтаже и ремонте в помещении решеток и в машинном зале предусмотрено устройство монорельса с подвесной передвижной ручной червячной талью грузоподъемностью 1 т.

Насосная станция оборудована системами хозяйственно-питьевого и производственного водопровода, а также приточно-вытяжной вентиляцией- раздельной для приемного резервуара и машинного зала.

В надземной части здания над помещением решеток находятся комната отдыха обслуживающего персонала, санузел и душевая установка; выше - помещение для установки вентиляторов и бака «разрыва струи»; над машинным залом - щитовое помещение и монтажное отделение.

Представляет интерес типовой проект автоматизированной канализационной насосной станции, разработанный Гипрокаммунводоканалом на основании предложений кафедры гидравлики и водоснабжения Ташкентского института инженеров железнодорожного транслорта (рис. 11.19).

Насосная станция типа ТашИИЖТ отличается от общепринятых решений отсутствием в составе станции помещения решеток. Станция состоит из приемной камеры и шахты, (в которой размещены премный резервуар и машинное отделение. В напорном




План (S-Sl


Рис. 11.19. Экспериментальная насосная станция типа ТашИИЖТ

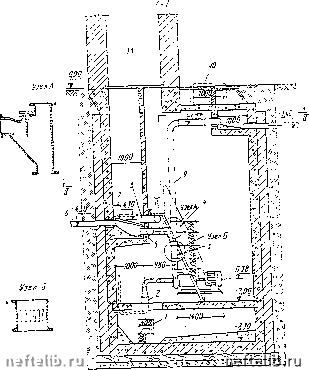

/-датчик давления; 2-всасывающая линия; 3-самоочищающаяся решетка; 4-обратный клапан; 5-подводящая труба; 5-подводящий коллектор; 7-переливная решетка; 5-переливная труба; 9- напорный трубопровод; 10-монтажный люк; . -павильон; 12-электрощит

трубопроводе каждого насоса установлена особого типа внутритрубная самоочищающаяся решетка.

Сточная жидкость из подводящего коллектора по лотку смотрового колодца поступает в одну из подводяиотх труб, через обратный клапан поступает на внутритруо-ную решетку, где освобождается от крупных загрязнений, и, протекая через корпус насоса и всасывающую линию, сливается в приемный резервуар. Насос включается автоматически при достижении расчетного уровня воды в резервуаре. При включении насоса обратный клапан закрывается под напором, и сточная жидкость смывает отбросы, задержанные на решетке, в напорный трубопровод. Насос откачивает воду до полного опорожнения резервуара. При работе одного из насосов сточная жидкость из подводящего коллектора продолжает поступать в резервуар по подводящей трубе другого насоса. Во время остановки обоих насосов сточная жидкость поступает в резервуар по подающим трубам установленных насосов.
