ковшового типа с двусторонним (верховым и низовым) питанием и с устройством шлюзов-регуляторов на верховой и низовой ветвях.

Насосная станция запроектирована прямоугольной формы в плане размером 48,8X24,45 м. Машинный зал станции рассчитан на установку пяти насосов 48Д-22 подачей до И ООО м/ч каждый при напоре 26 м. В первоначальный период эксплуатации установлены три насоса, из которых один является резервным.

Из ковша вода через входные окна поступает в водоприемные камеры, на входе в которые установлены сороудерживающие решетки. В бычках водоприемных камер имеются пазы для ремонтного шандорного заграждения. Внутри ка,мер перед всасывающими трубами насосов установлены вращающиеся сетки. Для очистки водоприемных камер от осевших наносов в машинном зале станции установлены специальные насосы.

Водоприемные камеры железобетонной стеной отделены от машинного зала, в котором размещены оборудование и арматура насосной станции. Насосы установлены ниже минимального уровня воды в реке, таким образом они постоянно находятся под заливом.

Электротехническое оборудование станции находится на промежуточном перекрытии.

Система переключения напорных водоводов, расходомеры и предохранительная аппаратура для сокращения габаритов подземной части насосной станции, имеющей большую высоту, вынесены в отдельное помещение, находящееся на некотором удалении от станции.

Верхнее строение насосной станции каркасной конструкции. В нем расположены: приводные механизмы вращающихся сеток, проем для лестницы в подземную часть здания, люк для спуска и подъема оборудования и контрольная аппаратура электрифицированных задвижек напорных трубопроводов.

Подъемно-транспортное оборудование станции состоит из одного электрического мостового крана, одной кран-балкии двух кошек грузоподъемностью по 3 т каждая.

Строительные конструкции, а также условия размещения оборудования насосных станций, совмещенных с водозаборным сооружением, гораздо сложнее, чем в станциях раздельного типа.

На рис. 10.22 показана насосная станция берегового типа-, также совмещенная с водозабором.

Машинный зал насосной станции рассчитан на установку четырех центробежных насосов 24НДс подачей 6500 м/ч каждый при напоре 80 м.

Вода забирается насосами из трех удлиненных водоприемных камер, в-которых для очистки воды от плавающих предметов установлены сороудерживающие решетки и вращающиеся сетки. Входные окна водоприемных камер расположены в три яруса и оборудованы плоскими щитами. Удлиненная продолговатая форма водоприемной части, по сравнению с другими типами камер, увеличивает полезную площадь машинного зала примерно на 15%.

Подземная часть насосной станции представляет собой монолитный железобетонный опускной колодец внутренним диаметром 24,6 м и общей высотой .18,8 м. Строительство подземной части станции осуществлено опускным способом с применением грунтового водопонижения и выборкой грунта из-под ножа с помощью средств гидромеханизации.

Основное оборудование и чйсть вспомогательного размещены в машинном зале, расположенном в основании подземной части, подковообразно по отношению к водоприемным камерам. Для опорожнения водоприемных камер в машинном зале установлены два насоса 4ФВ и два самовсасывающих вихревых насоса ВКС-2/26, которые используются также и в качестве дренажных насосов.

л7-

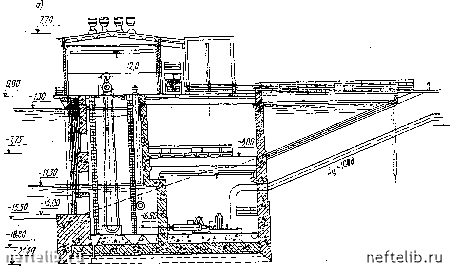

Рис. 10.22. Насосная станция берегового типа, совмещенная с водозабором

а - продольный разрез; б - илая ш« отметка -16,5 U

Распределительное устройство из ячеек КСО-266 и щит управления размещены на промежуточном перекрытии, что в значительной степени уменьшает размеры верхнего строения.

Верхнее строение насосной станции одноэтажное, размером 12Х Х18 м, расположено над камерами вращающихся сеток с входом з подземную часть станции п монтажным люком. Стены, строения кирпичные, кровля рулонная утепленная.

Для производства монтажных работ в машинном зале имеется радиальная кран-балка грузоподъемностью 10 т, которая перемещается по кольцевым рельсам, а для спуска и подъема оборудования в наземной части здания находится подвесной 10-т кран.

Насосные станции подобной конструкции предназначены для водоснабжения промышленных предприятий и рекомендуются для строительства на равнинных реках с амплитудой колебания уровней воды до 10 м в средних и южных районах, исключая сейсмические районы и районы вечной мерзлоты.

На насосных станциях большой подачи целесообразно применение вертикальных центробежных или осевых насосов, так как помимо сок-

ращения числа установленных агрегатов за счет больщой иодачи насосов типов В, О и ОП вертикальная компоновка позволяет уменьшить площадь подземной части здания, а следовательно, объем земляных работ и строительную стоимость станции.

В качестве примера на рис. 10.23 показана мощная насосная станция I подъема системы водоснабжения Токио. Станция - раздельного типа, забирает воду из реки и подает ее на очистные сооружения, расположенные в 17 км от водоисточника.

Станция оборудована тремя вертикальными центробежными насосами подачей 15 ООО м/ч каждый при напоре 120 м. Суммарная подача В- настоящее время составляет 1 млн. м/сутки. В дальнейшем предусмотрена установка еще четырех насосов.

Приводные двигатели насосов мощностью по 6200 кВт -постоянного тока, что позволяет для регулирования подачи плавно уменьшать частоту вращения насосов в пределах до 20% максимальной.

Здание насосной станции - шахтного типа. Подземная часть здания выполнена в виде тонкостенной пространственной ячеистой конструкции. Необходимая прочность при относительно небольшой толщине стен

3000

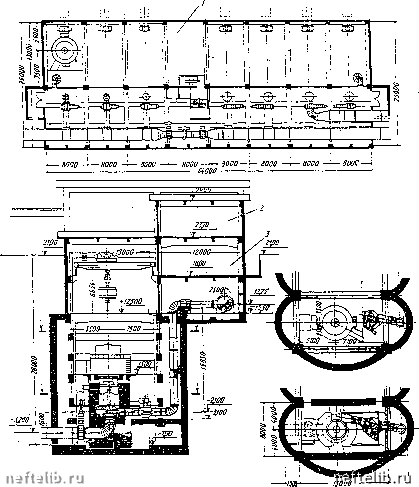

Рис. 10.23. Насосная станция I подъема, оборудованная вертикальными центробежными насосами

I - монтажная шьощадка; 2 - помещепле пульта управления; 3 - помещение РУ
