гут быть пристроенными (см. рис. 10.30) и встроенными (см. рис. 10.26). Трансформаторные ка.меры в этом случае должны быть отделены от других производственных помещений капитальными несгораемыми ограждающими конструкциями и иметь непосредственный выход наружу.

В отдельных случаях понижающие трансформаторы устанавливают вдоль машинного здания насосной станции и закрывают о боков металлической сеткой, а сверху тонкой листовой сталью. Такое решение является дешевым, простым и позволяет использовать перегрузочную способность трансформаторов. Трансформатор в этом случае должен быть выбран в исполнении, предусмотренном для наружной установки.

На столбовых подстанциях допускается устанавливать один трансформатор мощностью не выше 400 кВ-А. Таким образом, эти подстанции находят применение лишь в сочетании с относительно небольшими изолированными насосными установками.

Распределительные устройства водопроводных и канализационных насосных станций, у которых напряжение приводных электродвигателей основных насосов не превьгшает 10 кВ, устраивают закрытыми в помещениях, пристраиваемых к зданию насосной станции или выгораживаемых внутри его.

Электрическое оборудование РУ размещается двумя епособами:

в кирпичных или железобетонных камерах со сборкой непосредственно на месте;

в комплектных устройствах заводского изготовления.

Применение комплектных устройств упрощает и ускоряет проектирование и сооружение РУ, уменьшает объем помещений, упрощает строительные и монтажные работы, облегчает расширение и реконструкцию. Кроме того, повышается качество установки, надежность ее работы удобство и безопасность обслуживания. Общие годовые расходы по эксплуатации комплектных РУ меньше, чем при установках с камерам? сборного типа.

Комплектные распределительные устройства начали широко применять в последнее время, а большинство действующих станций выполне но с РУ.сборной конструкции в отдельных камерах.

Компоновка сборного устройства с одной системой шин разделяетс5 на две группы: а) с Отдельно стоящими конструкциями и двумя коридо рами обслуживания; б) с конструкциями прислонного типа и одним ко ридором обслуживания.

Сборная отдельно стоящая конструкция (рис. 12.8) предназначаете; для ответственных подстанций и позволяет подключать РУ к линия? электропередачи с помощью подземных кабелей или воздушных линий Щинные разъединители отделяются от шин полкой с проходными изо ляторами, что повышает надежность РУ, защищая шины от оплавлени; дугой при ошибочных операциях с шинными разъединителями. Линей ные разъединители находятся в нижней или верхней части камеры в за висимости от типа ввода-кабельного или воздушного. 1М.асляные вык лючатели, как правило, малообъемные, устанавливают в центре камерь Трансформаторы тока устанавливают вертикально или горизонтальнс иногда их используют в качестве проходных изоляторов. Силовые ка бели линий выводят из камер наружу с помощью труб - керамически: стальных или асбестоцементных. Контрольные кабели прокладывают кабельных каналах, перекрываемых съемными плитами из несгораемы материалов. Если в помещении РУ установлено электротехническое обе рудование с фарфоровой изоляцией, специального отопления не треб ется.

В РУ прислонного типа (рис. 12.9) все электрооборудование обсл живается из одного центрального коридора, что существенно ухудшав условия монтажа и эксплуатации по сравнению с компоновкой с дву*



5300

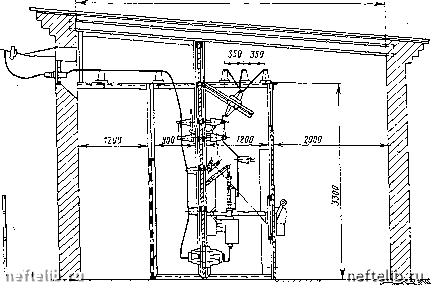

Рис. 12.8. Сборное распределительное устройство 6-10 кВ с одной системой шин

коридорами обслуживания, но позволяет уменьшить размеры помещения РУ.

При компоновке сборного устройства с двумя системами шин здание выполняется (при применении малообъемных выключателей) одно- или двухэтажным в зависимости от типа вводов: кабельных или воздушных. Для кабельных вводов целесообразно сооружать одноэтажное здание; при необходимости присоединения к РУ воздушных линий должна быть выполнена кабельная вставка с переходом кабеля на воздушную линию на столбе вблизи здания РУ. При размещении оборудования в два этажа возможно присоединение воздушных выводов без кабельной вставки. Однако переход на двухэтажную компоновку резко усложняет строительную часть и в больщинстве случаев оказывается нецелесообразным.

Комплектные распределительные устройства (КРУ) представляют собой набор металлических шкафов со встроенными в них электрическими аппаратами, приборами измерения, защиты, автоматики, сигнализации и управления, а также вспомогательными устройствами. Шкафы КРУ изготовляют из листовой стал?! толщиной 2-3 .м.м и из стальных гнутых и прокатных профилей. КРУ выполняют со стационарной установкой оборудования или с выкатной тележкой. В зазиси.мости от схемы аппаратура одного электрического присоединения может быть размещена в одном или в нескольких соединенных между собой шкафах.

Шкафы КРУ, серийно выпускаемые отечественной промышленностью, имеют одну систему шин, рассчитаны для установки над уровнем моря не выше 1000 м и предназначены в основном для одностороннего обслуживания.

В качестве примера на рис. 12.10 показан шкаф КРУ Ю кВ с выдвижным выключателем ВМП-10. Шкаф разделен на четыре отсека: / - отсек сборных шин; - отсек выключателя; / - отсек с трансформаторами тока и концевыми кабельными разделками; IV - отсек с при-




200 200 270

Рис. 12.9. Сборное распределительное устройство 6-10 кВ с одной системой шин прислонного типа

Щ] [о]


Рнс. 12.10. Шкаф комплектного распределительного устройства (а) с выдвижным выключателем (о)
