Рис. 1.14. Таранная устаноака

/ - п-итатвльная труба; 2, 3- ударный и нагнетательный клапаны; 4 -воздуш1Ный колпак; 5 - напорная труба; б- -напорный бак

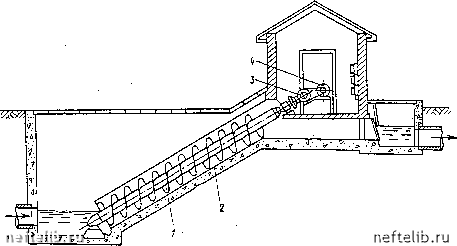

Рис. 1.15. Шнековыйнасос

/ - шнек; 2 - лоток; 3 - передача; 4 - электродвигатель

ПО скорости излива от б до 8 м/с; диаметр воздушной трубы принимают по скорости движения воздуха 5-10 м/с.

Гидравлический т а р а н. В гидравлическом таране подъем воды осуществляется энергией гидравлического удара, который периодически повторяется вследствие резкого закрывания клапана под действие ем естественного потока. Непременным условием для работы тарана является расположение его ниже уровня воды в источнике.

Таранная установка (рис. 1.14) состоит из питательной трубы, ударного и нагнетательного клапанов, воздушного колпака, напорной трубы и напорного бака.

При пуске таранной установки в действие вода из источника поступает по питательной трубе к ударному клапану и под напором Ну вытекает из него наружу с возрастающей скоростью. При повышении скорости до некоторого предела давление в зазорах над клапаном уменьшается, а давление на клапан снизу возрастает настолько, что общая сила давления преодолевает вес клапана и резко закрывает его, преградив путь для выхода воды. При этом происходит гидравлический удар, вследствие чего давление в питательной трубе на некоторый короткий промежуток времени поднимается выше давления в воздушном колпаке, нагнетательный клапан открывается и вода поступает через него в воздушный колпак, а затем по напорному трубопроводу в верхний бак.

поднимаясь на высоту Яг. В течение последующей фазы гидравлического удара в питательной трубе создается разрежение, и ударный клапан под действием атмосферного давления и частично собственного веса (или пружины) вновь открывается. Одновременно под давлением воды в воздушном колпаке закрывается нагнетательный клапан и таранная установка вновь приходит в исходное положение. После этого цикл повторяется автоматически. Число гидравлических ударов зависит от регулировки тарана и колеблется от 20 до 100 в 1 мин.

Напор Hi выбирают в зависимости от местных топографических условий- от 1 до 20 м. Длину питательной трубы принимают равной (5... 8)Я1. Максимальная высота подъема Я2 достигает 100-120 м.

Шнеков ый насос (рис. 1Л5). Основным рабочим органом водоподъемников этого типа является шнек, представляющий собой вал с навитой на него спиралью. Как правило, шнек выполняют с трехзаход-ной спиралью, что обеспечивает подачу воды и равнопрочность шнека при любом угле поворота. Шнек, установленный наклонно, вращается в лотке, выполняемом обычно из бетона. Окружная скорость шнека 2- 5 м/с соответствует частоте вращения 20-100 мин- в зависимости от диаметра шнека. Для получения такой частоты вращения приводной электродвигатель соединяют с валом шнека через редуктор или через клиноременную передачу.

Угол наклона шнека принимают 25-ЗО"*, что при обычной длине шнека 10-15 м обеспечивает высоту подъема 5-8 м. Чем больше подача подъемника, тем больше должно быть поперечное сечение шнека, что увеличивает его жесткость. Поэтому при большей подаче можно принимать большую длину шнека, увеличивая тем. самым высоту подъема.

Подача серийно выпускаемых за рубежом шнековых насосов колеблется от 15 до 5000 л/с при высоте подъема 6-7 м. Средний КПД шне-кового насоса составляет около 0,7-0,75 и остается практически постоянным в большом диапазоне изменения подачи.

§ 5. ДОСТОИНСТВА И НЕДОСТАТКИ НАСОСОВ РАЗЛИЧНЫХ ТИПОВ

Если говорить о возможной подаче, то по мере ее возрастания насосы располагаются в следующем порядке (рис. 1.)16): объемные насосы, центробежные насосы и осевые насосы. Если же в качестве основного параметра рассматривать максимально возможное значение напора, то порядок будет обратным. Что касается водоподъемников специальных типов, то все они, включая струйные насосы, в поле Я-Q занимают области, прилегающие к осям координат и характеризуемые малыми значениями либо напора, либо подачи. Таким образом, практически весь диапазон напоров от 1-2 до 10 ООО м и подач от нескольких литров до 150 ООО м в 1 ч перекрывается большим числом типоразмеров, хорошо освоенных промышленностью насосов.

iB то же время при решении вопроса об использовании какого-либо насоса в той или иной технологической установке решающее значение, помимо рабочих параметров, приобретают его эксплуатационные качества, о которых, в частности, говорилось в § 1.

Проанализируем в этой связи достоинства и недостатки рассмотренных нами насосов и определяющие области их возможного применения в сооружениях систем водоснабжения и канализации. Лопастные насосы. Центробежные и осевые насосы обеспечивают плавную и непрерывную подачу перекачиваемой жидкости при высоких значениях коэффициента полезного действия. Относительно несложное устройство обеспечивает высокую их надежность и достаточную долговечность. Конструкция проточной части лопастных насосов и отсутствие поверхностей трения допускает возможность перекачивания загрязненных жидкостей. Простота непосредственного соединения с высо-

1000

1 W 100 1000 10000 100000

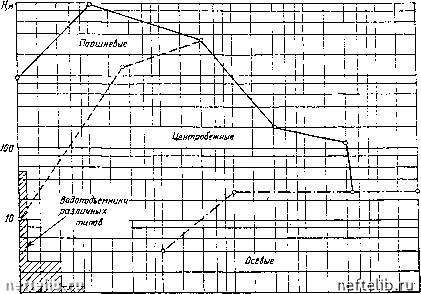

Рис. 1Л6. Пределы изменения параметров яасосов различных типов

кооборотными приводными двигателями способствует компактности насосного агрегата и повышению его КПД.

Все эти положительные качества центробежных и осевых насосоз привели к тому, что они являются, по существу, основными насосами всех сооружений водоснабжения и канализации. Центробежные и осевые насосы широко используют также в системах оборотного движения жидкостей, в судоподъемных сооружениях, на оросительных и осушительных насосных станциях.

К недостаткам центробежных насосов следует отнести ограниченность их применения в области малых подач и высоких напоров, что объясняется снижением КПД при увеличении числа ступеней. Известные сложности в эксплуатации насосных установок с центробежными насосами возникают также из-за необходимости их заполнения перекачиваемой жидкостью перед включением в работу.

Эти недостатки отсутствуют у вихревых и центробежно-вихревых насосов. Однако вследствие невысокого КПД они находят применение лишь в небольших автономных системах водоснабжения и, кроме того, используются в качестве вспомогательных (см. § 44) на крупных водопроводных и канализационных насосных станциях.

Объемные насосы. Несомненными достоинствами поршневых и плунжерных насосов являются высокий КПД и возможность подачи незначительных объемов жидкости под сколь угодно большим давлением. В то же время неравномерность подачи, сложность соединения с приводным двигателем, наличие легко изнашивающихся клапанов, тихоход-ность, а следовательно, большие размеры и .масса исключают возможность их применения на современных высокопроизводительных насосных станциях систем водоснабжения и канализации. Лишь чрезвычайно редко вертикальные поршневые насосы еще применяются для подъема воды из скважин малого диаметра (до 200 мм). Модифицированные поршневые насосы предназначены для подачи бетона и растворов при производстве строительных работ (см. § 36).

Объемные насосы с вращательным движением рабочего органа конструктивно более просты и обеспечивают плавную подачу перекачивае-
